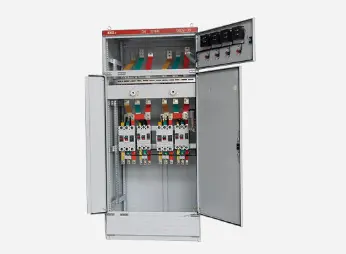

AC Comh -Aireachta Dáileacháin Voltais Íseal

● Limistéar iarratais

Is cineál nua comh-aireachta dáileacháin ísealvoltais é an comh-aireachta dáilte ísealvoltais AC AC atá deartha ar phrionsabal na sábháilteachta, an gheilleagair, na réasúnaíochta agus na hiontaofachta de réir riachtanais na ndaoine a bhí inniúil ar an Aireacht Fuinnimh agus formhór na n-úsáideoirí cumhachta agus na ranna dearaidh. Tá na tréithe a bhaineann le hacmhainn ard-bhriste ag an táirge, cobhsaíocht dhinimiciúil agus teirmeach maith, scéim leictreach solúbtha, teaglaim áisiúil, sraith, inmharthanacht láidir, struchtúr núíosach agus leibhéal cosanta ard, agus is féidir é a úsáid mar tháirge nuashonraithe de lasc-ghlúin ísealvoltais. Cloíonn an comh-aireachta dáileacháin ísealvoltais AC AC le lascthrealamh ísealvoltais IEC439, lascthrealamh ísealvoltais GB7251 agus caighdeáin eile.

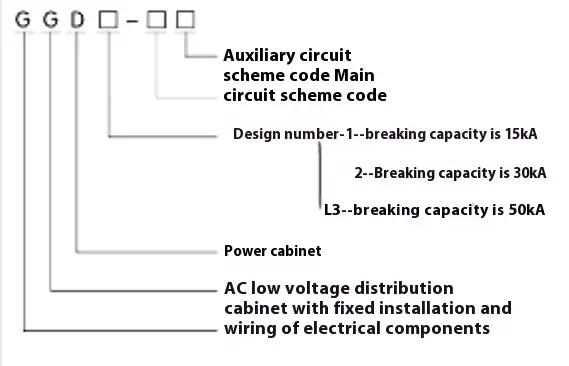

● brí samhail

● Feidhmíocht leictreach

◆ Paraiméadair bhunúsacha leictreacha

◆ Príomh -Scéim Chuarda

Tá 129 scéim agus 298 sonraíocht ann don phríomhchiorcad de chomh -aireacht dáileacháin ísealvoltais GGD AC (gan na scéimeanna agus na sonraíochtaí a dhíorthaítear ó na hathruithe feidhmiúla ar chiorcaid chúnta agus na hathruithe ar voltas rialaithe a áireamh). Ina measc, tá 49 scéim agus 123 sonraíocht ag GGD1. Tá 53 scéim agus 107 sonraíocht ag GGD2. Tá 27 scéim ag samhail GGD3 agus 68 sonraíocht roghnaíodh an príomh -scéim chiorcaid trí thuairimí an chuid is mó de na ranna dearaidh agus úsáide a lorg, a mhéadaigh an scéim a theastaíonn ó ghléasraí cumhachta. Rátáilte reatha go 3150A, atá oiriúnach do chlaochladáin dáilte de 2000kva agus thíos. Ina theannta sin, chun freastal ar riachtanais chúitimh cumhachta imoibríoch, tá caibinéid chúitimh tarchuir GGJ1 agus GGJ2 deartha, le 4 phríomh -scéim chiorcaid agus 12 sonraíocht san iomlán.

◆ Scéim chiorcaid chúnta

Tá dearadh an chiorcaid chúnta roinnte ina dhá chuid: an scéim soláthair cumhachta agus an scéim gléasra cumhachta. Tá go leor spáis sa chomh -aireacht BGD chun comhpháirteanna tánaisteacha a shuiteáil. Ag an am céanna, d'fhorbair NLS claochladán reatha LM23D speisialta chun riachtanais na ngléasraí cumhachta agus na n -úsáideoirí speisialta a chomhlíonadh agus cosaint sealaíochta á cheangal.

◆ Príomh-bharra bus

Ag cur san áireamh an cóimheas praghais agus an fhéidearthacht a bhaineann le copar a chur in ionad alúmanaim, is féidir bus alúmanaim amháin a úsáid nuair a bhíonn an sruth rátáilte faoi bhun 1500A, agus is féidir bus copair dúbailte a úsáid nuair a bhíonn an sruth rátáilte os cionn 1500 A. Déanann an monaróir an fréamhshamhail de réir an rialacháin seo agus téann an tástáil cineáil. Ar ndóigh, is féidir leis an monaróir bus copair a chur in ionad an bhus alúmanaim leis an acmhainn reatha chéanna de réir riachtanais na n -úsáideoirí. Caitear le dromchlaí forluiteacha busanna go léir le próiseas stáin locháin

◆ Roghnú na gcomhpháirteanna leictreacha

▶ Cineál GGD AC AC Glacann comh-aireachta dáileacháin ísealvoltais go príomha comhpháirteanna leictreacha ardleibhéil ar féidir iad a tháirgeadh sa tSín. Ag an am céanna, de réir phrionsabal an gheilleagair agus na réasúnaíochta, tá roinnt seantháirgí atá ar fáil, ar nós DZ10D agus D220, curtha in áirithe ar an mbonn go bhfuil siad ag smaoineamh go hiomlán ar an bhféidearthacht, agus nach roghnaítear táirgí atá as feidhm.

▶ HD13BX agus HS13BX Is comhpháirteanna speisialta iad lasca scian rothlacha rothlacha atá deartha ag NLS chun freastal ar riachtanais struchtúr uathúil na comh -aireachta BGGD. Athraíonn siad modh oibríochta na meicníochta agus coinníonn siad buntáistí na sean -tháirgí, agus is comhpháirteanna praiticiúla leictreacha iad.

▶ Má roghnaíonn an roinn dearaidh comhpháirteanna leictreacha nua le feidhmíocht níos fearr agus teicneolaíocht níos airde de réir riachtanais na n-úsáideoirí, tá solúbthacht suiteála maith ag an gcomh-aireacht dáileacháin ísealvoltais de chineál GGD AC, agus go ginearálta ní bheidh deacrachtaí ann maidir le déantúsaíocht agus suiteáil mar gheall ar chomhpháirteanna leictreacha a nuashonrú.

▶ D'fhonn cobhsaíocht dhinimiciúil an phríomhchiorcaid a fheabhsú a thuilleadh, dhearaigh NLS Clamp Bus le chéile agus tacaíocht inslithe do chomh -aireacht GGD. Tá an clamp barra bus déanta as ábhar cóimhiotail PP0 ard-neart agus ard-lasair, a bhfuil neart inslithe ard aige, feidhmíocht féin-fhéinmhuiníneach agus struchtúr uathúil. Is féidir é a chomhcheangal go héasca i gclampa barra bus amháin nó i gclampa barra bus dúbailte ach amháin tríd an mbloc tógála a choigeartú. Is é an tacaíocht inslithe comhpháirt múnlaithe de chineál muinchille le costas íseal agus neart ard, a réitíonn an fabht a bhaineann le fad creepage neamhleor na sean-tháirgí.

● Suiteáil agus úsáid

Tar éis don táirge teacht san áit ghlactha, ba cheart dó a sheiceáil ar dtús an bhfuil an pacáistiú slán, agus go gcuirfeadh sé in iúl do na ranna ábhartha na cúiseanna in am a aimsiú nuair a fhaightear fadhbanna. I gcás táirgí nach bhfuil suiteáilte láithreach, ba chóir iad a chur in áiteanna cuí de réir fhorálacha na ngnáthchoinníollacha úsáide.

◆ Suiteáil Táirgí

 Déanfar suiteáil táirgí de réir na léaráide scéimreach suiteála (féach an figiúr ceangailte), agus cuirfidh úsáideoirí an bhunchruach cainéal agus na boltaí ar fáil. Nuair a shuiteáiltear an príomhbhus i sraith iomlán le plating stáin, déanfar an dromchla forluí a dheisiú agus a ghiaráil, a ghlanadh, a bhrataithe le vaseline neodrach nó bearta eile a thógáil, agus ansin é a cheangal le boltaí.

◆ Déanfar na táirgí a iniúchadh agus a thástáil do na míreanna seo a leanas tar éis iad a shuiteáil agus sula gcuirfear i bhfeidhm iad.

▶ Seiceáil an bhfuil an phéint uachtarach den chomh -aireacht tar éis titim amach agus an bhfuil an comh -aireacht tirim agus glan.

▶ Cibé an bhfuil an mheicníocht oibriúcháin de chomhpháirteanna leictreacha solúbtha, agus níor cheart go mbeadh aon fhórsa oibriúcháin nó iomarcach oibriúcháin ann.

▶ Cibé an bhfuil na príomh-theagmhálacha agus na teagmhálacha cúnta de na príomhfhearais leictreacha iontaofa agus cruinn.

▶ Cibé an bhfuil an cóimheas agus an polaraíocht a bhaineann le tásc ionstraime agus claochladán ceart.

▶ Cibé an bhfuil an nasc busbar go maith agus an bhfuil na tacaíochtaí inslithe, na páirteanna gléasta agus na gabhálais suiteáilte go daingean agus go hiontaofa.

▶ Cibé an gcomhlíonann an teagmháil chúnta na riachtanais, cibé an bhfuil an croí -shonraíocht fuse ar an bhfiús ceart, cibé an gcomhlíonann luach an sealaíochta na riachtanais dearaidh, agus an bhfuil an gníomh iontaofa agus cruinn.

▶ Cibé an gcomhlíonann teagmháil an chiorcaid riachtanais na léaráide scéimreach leictreach.

▶ Cibé an gcomhlíonann an córas ciorcaid cosanta na riachtanais.

▶ Bain úsáid as megohmmeter 500-volt chun an luach friotaíochta inslithe a thomhas nach lú ná 1 megohmmeter.

◆ Réamhchúraimí le húsáid

(1). Níl an táirge seo suiteáilte i gcoinne an bhalla, á oibriú ar thaobh amháin (taobh tosaigh), agus coinnítear é le doirse dúbailte. Ní féidir ach le gairmithe cáilithe an cainéal cothabhála táirgí agus an doras cófra a chur isteach nó a oscailt le haghaidh oibriú, cigireacht agus cothabháil.

(2). Athraigh an t -aer tar éis go minic, déanfaidh sé na príomh -theagmháil le dónna áitiúla agus le substaintí carbóin a tháirgeadh, an fhriotaíocht teagmhála a mhéadú, ba chóir go mbeadh sé ina chothabháil rialta agus ina dheisiú ar lasc aeir de réir a threoracha oibriúcháin.

◆ Cuirfidh an monaróir na doiciméid agus na gabhálais seo a leanas ar fáil agus é ag soláthar:

▶ Liosta pacála

▶ Deimhniú Táirgí

▶ Treoracha le húsáid

▶ Tuarascáil Tástála Monarcha

▶ Líníochtaí leictreacha ábhartha

▶ Eochracha doras comh -aireachta, láimhseálacha oibriúcháin agus páirteanna breise a shonraítear sa chonradh.

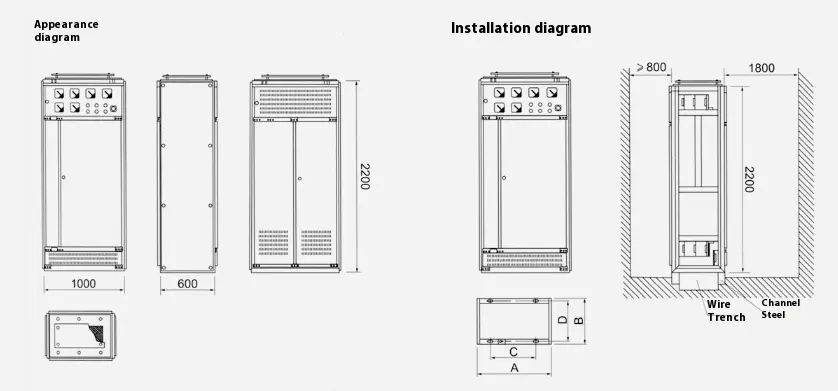

● Léaráid scéimreach imlíne agus suiteála de chomh-aireacht dáileacháin ísealvoltais AC de chineál GGD
