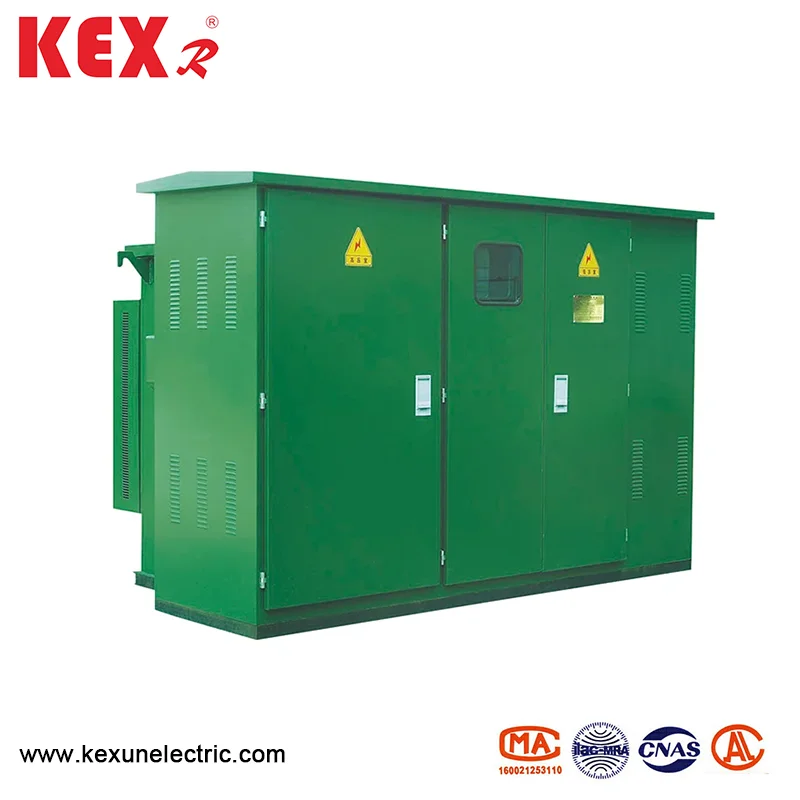

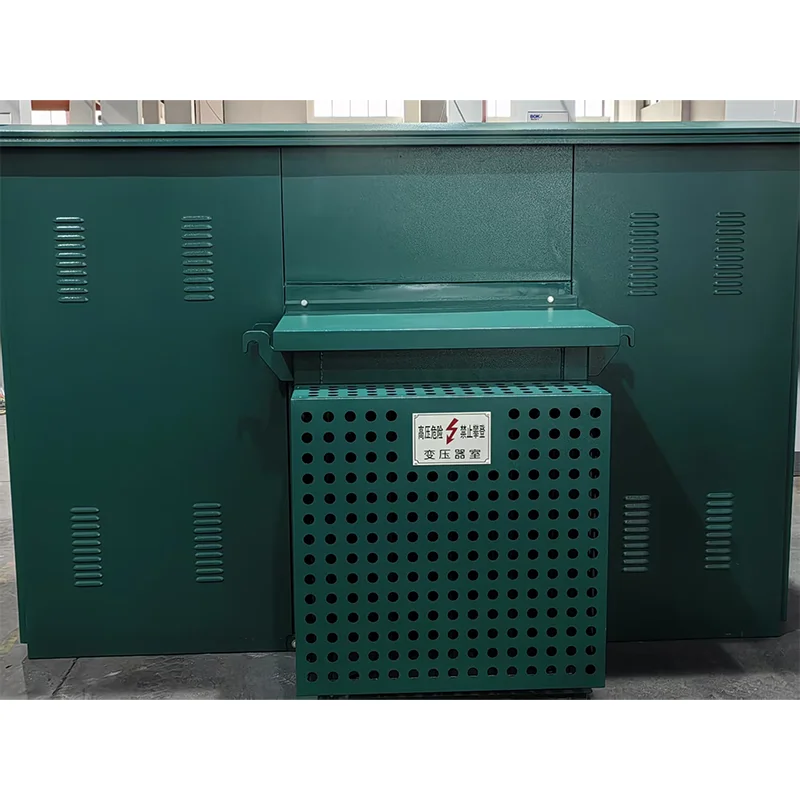

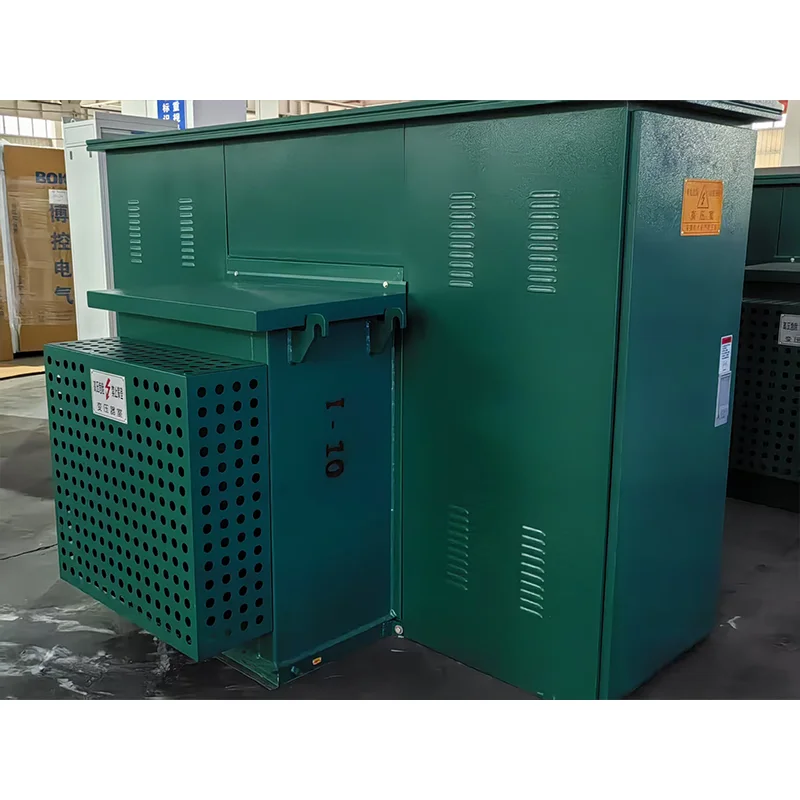

Comh-aireachta de chineál bosca Meiriceánach réamh-suiteáilte

● Buntáistí Táirgí

1. Tá struchtúr dlúth agus caighdeánach, spás beag urláir, i bhfad níos lú ná an cineál Eorpach leis an gcumas céanna ag an gcomh-aireachta de chineál bosca Meiriceánach réamh-suiteáilte.

Struchtúr séalaithe, inslithe, sábháilteacht láidir.

3. Glacann an comh-aireachta de chineál bosca Meiriceánach réamh-suiteáilte claochladáin le caillteanas íseal, torann íseal, ardú ísealteochta, cumas ró-ualach láidir, friotaíocht chiorcaid ghearr agus friotaíocht tionchair láidir, cinntíonn ardfheidhmíocht an táirge.

4. Glac le réitigh éagsúla chun freastal ar riachtanais shaincheaptha na gcustaiméirí agus déileáil le cásanna éagsúla úsáide.

● Struchtúr na Comh -Aireachta

◆ Leagan amach foriomlán

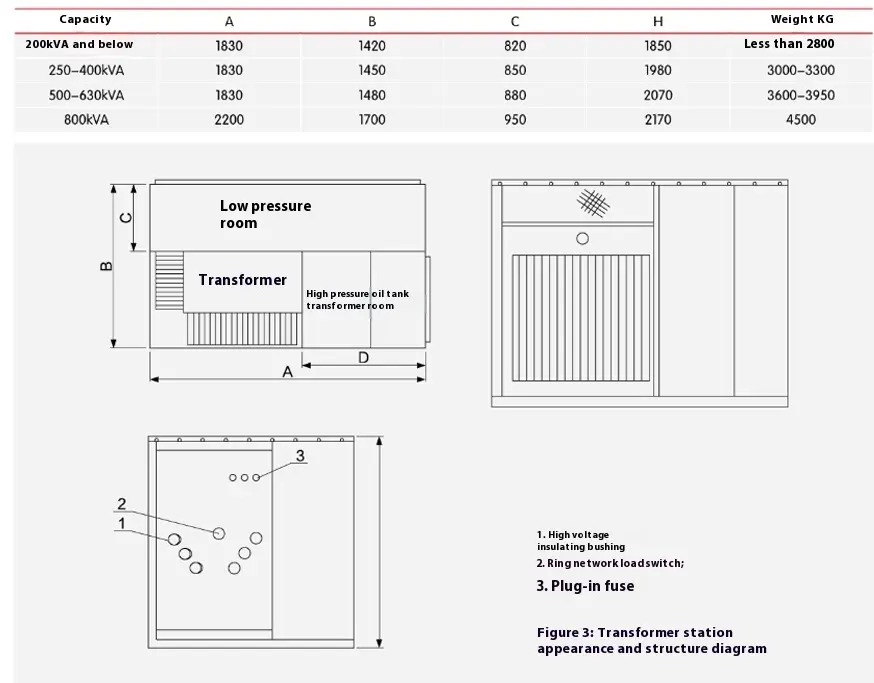

Taispeántar cuma agus struchtúr na comh-aireachta de chineál bosca Meiriceánach réamh-suiteáilte i bhFigiúirí 2 agus 3. Tá an t-umar ola roinnte ina dhá chuid, is é an chuid uachtarach an t-umar ola ardbhrú, agus is é an t-umar ola claochladáin an chuid íochtarach. Níl an dá chuid nasctha go leictreach ach agus cuirtear bac ar an ola. Taispeántar an léaráid scéimreach i bhFigiúr 1, ina bhfuil línte "I" agus "I" ina bhfriothálacha líonra lúb, is brainsí claochladáin iad brainsí "LL", agus is aschur ísealvoltais é "V". Is féidir an comh -aireacht a úsáid i gcóras soláthair cumhachta líonra fáinne agus i gcóras críochfoirt, agus tá an tiontú an -áisiúil. Aistrítear beatha na líne agus an bhrainse "lⅲ" le lasc ualach an líonra fáinne. Ag an am céanna, tá fiúsanna cosanta cúltaca agus fiúsanna plug-in ag teacht le críochfort isteach an taobh ardvoltais den chlaochladán chun an locht gearr-chiorcaid agus an ró-ualach agus an chosaint teochta ar an mbrainse a chosaint. Ag an am céanna, is féidir feistí taispeána ardvoltais agus gabhdóirí tintrí a shuiteáil freisin. Tá deireadh ísealvoltais an chlaochladáin aschuir tar éis dó dul trí mhéadar agus breaker ciorcaid ísealvoltais.

◆ Claochladán

Glactar le comh-aireachta de chineál bosca Meiriceánach réamh-suiteáilte le S11 Series Trasfhoirmeoir Ola-Imdhíonachta Sraith S11 le Caillteanas Íseal, Ardú Teochta Íseal agus Torann Íseal. Déanann struchtúr atá séalaithe go hiomlán an truailliú aeir agus an díghrádú inslithe de bharr taise a leithlisiú go héifeachtach. Tá feidhmeanna diomailt teasa agus fuaraithe ag an mbileog rocach den bhlaosc umar ola, agus laghdaíonn sé an brú inmheánach go héifeachtach.

◆ lasc ualach críochfoirt dhá stáisiún

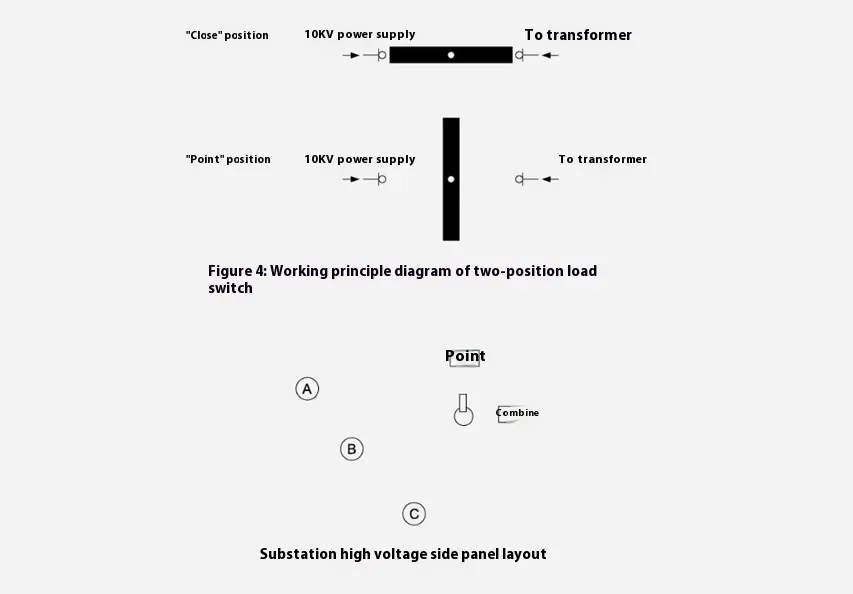

Léirítear a léaráid struchtúrach i bhFíor 4, ina bhfuil "I" ceangailte leis an gcríochfort isteach ardvoltais. Le linn na hoibríochta, cuireann an t -úsáideoir an láimhseáil oibriúcháin speisialta isteach sa seafta rothlach den lasc ualaigh agus rothlaíonn sé 90 céim é go tuathalach, agus casann an lasc ualaigh go dtí an suíomh "as". Ní ghearrann an lasc ualaigh teirminéil ach an brainse claochladáin sa mhodh soláthair cumhachta teirminéil nó oibríonn sé nuair a chuirtear an croílár plug-in athsholáthar, mar sin níl ach dhá shuíomh Off agus ar an lasc ualach diúltach teirminéil, agus tá an fórsa oibriúcháin beag freisin mar gheall ar a mhéid beag. D'fhonn an truailliú ola san umar ola a laghdú, moltar go múchfaidh an t-úsáideoir an lasc ísealvoltais sula bhfeidhmíonn sé an lasc ualaigh chun an t-ualach brú a laghdú.

Fuse Cosanta Fiús

Tá an vacuum cosanta de chomh-aireacht bhosca réamh-suiteáilte Meiriceánach ceangailte sa tsraith leis an mbreiseán plug-in sa bhrainse claochladáin (féach R1 agus R2 i bhFigiúr 2) chun fiús cosanta lán-raon a dhéanamh. Ní shéideann sé ach nuair a bhíonn locht gearr-chiorcaid taobh istigh den chomh-aireacht, mar sin tá an dóchúlacht go mbeidh sé ag séideadh an-íseal. Tá sé suiteáilte san umar ola uachtair, agus ní mór an t -umar ola a oscailt má tá sé le nuashonrú.

◆ Cuir fuse cineál isteach

Tá dé -íogaireacht (teocht agus sruth) ag a chroí leá, is é sin, leánn sé nuair a theipeann ar an taobh ualaigh (ró -ualach nó teocht iomarcach). Úsáidtear fiús plug-in agus fiús cosanta cúltaca sa tsraith, ar féidir leis an raon iomlán a chosaint ó sruth beag (cúpla uair) go sruth mór (roinnt deich gcileagram), agus is é 50KA an t-uasmhéid reatha.

Nóta ：

1. Is éard atá i ngach ceann atá liostaithe sa tábla ná rátálacha fiúsanna. Ní shéidtear an fiús cosanta cúltaca ach amháin nuair a bhíonn locht gearr ar chiorcad taobh istigh den chomh-aireacht de chineál bosca Meiriceánach réamh-suiteáilte.

2. Níl an claochladán roghnaithe oiriúnach ach do mhodh nasctha Dyn11.

3. Nuair a roghnaítear an fuse a cuireadh isteach, ba cheart a mheas gur chóir 3-4 huaire an sruth lán-acmhainne den chlaochladán a leá laistigh de 300s, agus ag an am céanna, ba cheart é a shásamh gur chóir 12 uair an sruth lán-acmhainne den chlaochladán a leá nuair a úsáidtear 0.1s.

4. De réir chaighdeáin IEC, is féidir leis an bhfiús oibriú sa raon polaitiúil -25 ℃ ~+40 ℃. Nuair a bhíonn teocht na hola níos airde ná +40 ℃, ba cheart an sruth rátáilte den fhiús a laghdú 1% do gach méadú 1 ℃.

◆ Cineál uillinn agus ceann cábla cineál "T"

Glacann na línte ardvoltais atá ag teacht isteach agus ag dul as oifig de chineáil bhosca Meiriceánach réamh-suiteáilte réamh-suiteáilte línte cábla isteach agus ag dul as oifig, agus tá an soláthar cumhachta ardvoltais á stiúradh as an umar ola ag sleeves inslithe eapocsa-teilgthe. D'fhonn tástáil glactha na monarchan agus tástála glactha an úsáideora a éascú, tá an cumas ag na sleeves inslithe féin minicíocht cumhachta 10kV a sheasamh in aghaidh an voltais agus an tintreach a sheasamh leis an voltas. Sula suiteálann tú an ceann cábla, is gá a fháil amach an dteastaíonn gabhdóirí tintrí ón úsáideoir. Más gá, glacann sraith amháin sleeves inslithe ag línte isteach agus ag dul as oifig na lúibe cineál pas dúbailte, agus glacann an tacar eile cineál aon phas.

Roghnaigh ceann cábla uillinn nó T-chruthach a mheaitseálann an chuid chábla, glan a dhromchlaí istigh agus seachtracha agus dromchla an muinchille inslithe le eatánól ainhidriúil, cuir i bhfeidhm 7501 ramhar silicone i bhfolús ar dhromchla an muinchille, agus suiteáil é de réir sonraíochtaí suiteála speisialta an limistéir oibre cábla. Ag an taobh eile den muinchille inslithe pas dúbailte, suiteáil Arrester Ocsaíd Sinc Séalaithe Speisialta ar an mbealach céanna. Féach na treoracha chun ceann an chábla a shuiteáil.

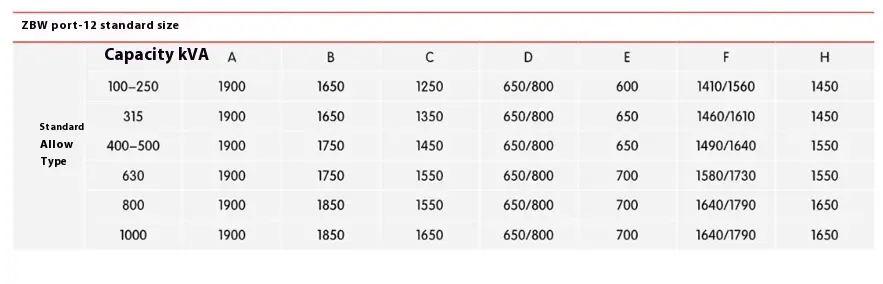

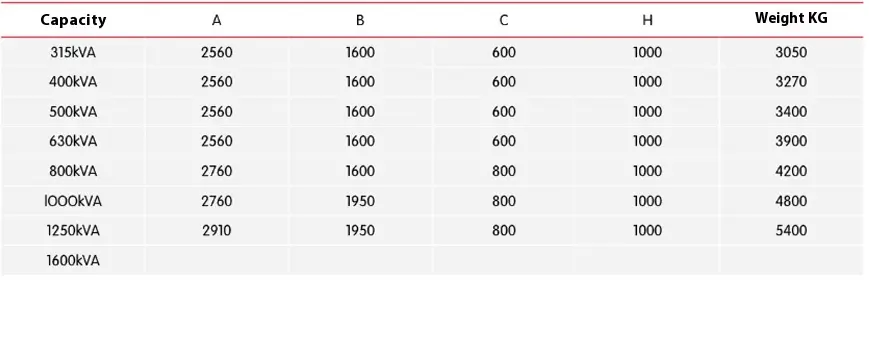

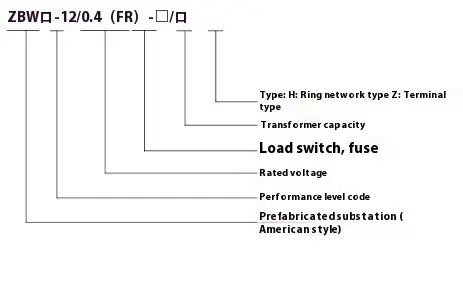

● Toisí an chomh-aireachta de chineál bosca Meiriceánach réamh-suiteáilte
