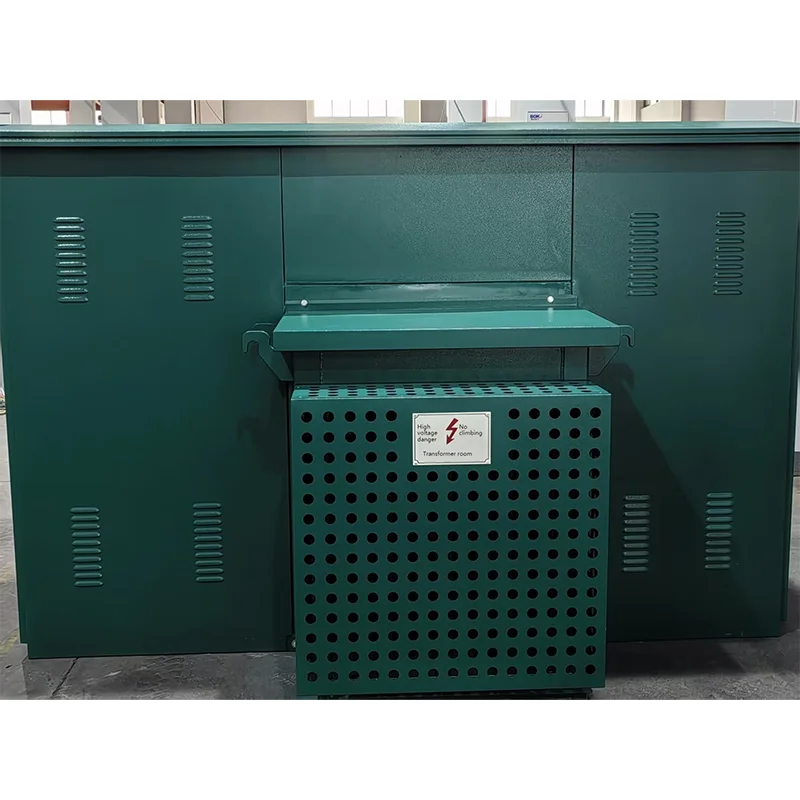

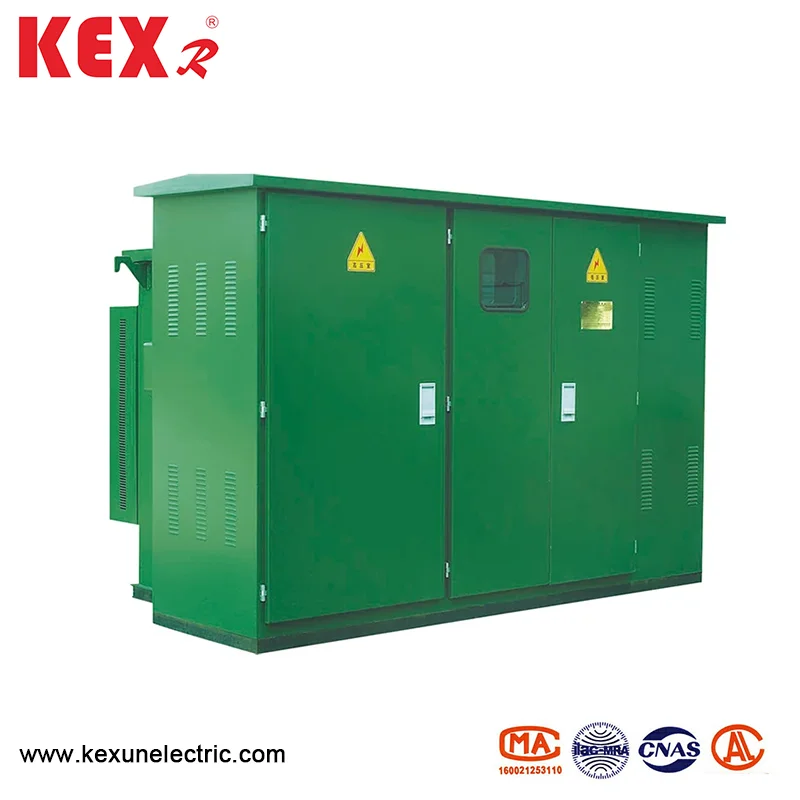

Fostáisiún de chineál bosca Meiriceánach réamh-suiteáilte

● Saintréithe struchtúir táirgí

◆ Tá struchtúr dlúth agus toirt bheag ag fostáisiún de chineál bosca Meiriceánach réamh-suiteáilte ZBW-12, nach bhfuil ach thart ar 1/3 ~ 1.5 de chlaochladán bosca intíre Eorpach leis an acmhainn chéanna, rud a laghdaíonn an spás urláir go mór.

◆ Glacann an fhostáisiún le struchtúr atá séalaithe go hiomlán agus go hiomlán inslithe, gan fad inslithe, agus cosnaíonn sé sábháilteacht phearsanta go hiontaofa.

◆ Is féidir sreangú ardvoltais a úsáid le haghaidh líonra fáinne agus teirminéal araon, le modh solúbtha soláthair cumhachta agus iontaofacht ard.

◆ Feidhmíocht an chlaochladáin den scoth: Caillteanas íseal, torann íseal agus ardú ísealteochta; Cumas ró -ualaigh láidir, friotaíocht chiorcaid ghearr agus friotaíocht tionchair.

◆ Freastal ar gach cineál riachtanas beatha ísealvoltais, ar féidir iad a roghnú de réir na scéime nó a dhear tú féin.

● Tábla paraiméadair theicniúla

● Fuse

Soláthraítear an taobh ardvoltais den fhostáisiún de chineál bosca Meiriceánach réamh-suiteáilte le cosaint raon iomlán trí cheangal sraithe de fhiús cosanta cúltaca agus fiús plug-in, atá simplí i bprionsabal, eacnamaíoch agus iontaofa; Is é atá sa fhiús cosanta cúltaca ná fiús teorannaithe ardvoltais ola-theorannaithe le hacmhainn mhór briste. Ach amháin nuair a theipeann ar an gclaochladán go hinmheánach, tá fiús dé-íogair ag an bhfiús plug-in, ar féidir leis cosaint dhúbailte a sholáthar ar an sruth agus ar an teocht. Tar éis an fuse dé-íogair a shéidte, is féidir an croí-fhiús a athsholáthar go héasca ar an suíomh.

● Seicheamh Struchtúir agus Oibríochta

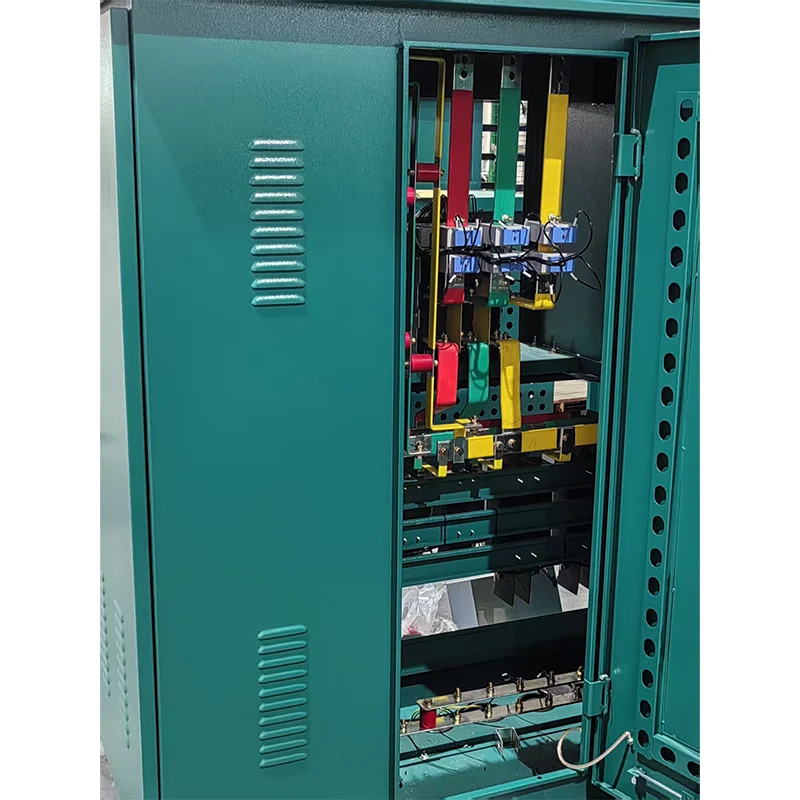

1. An leagan amach

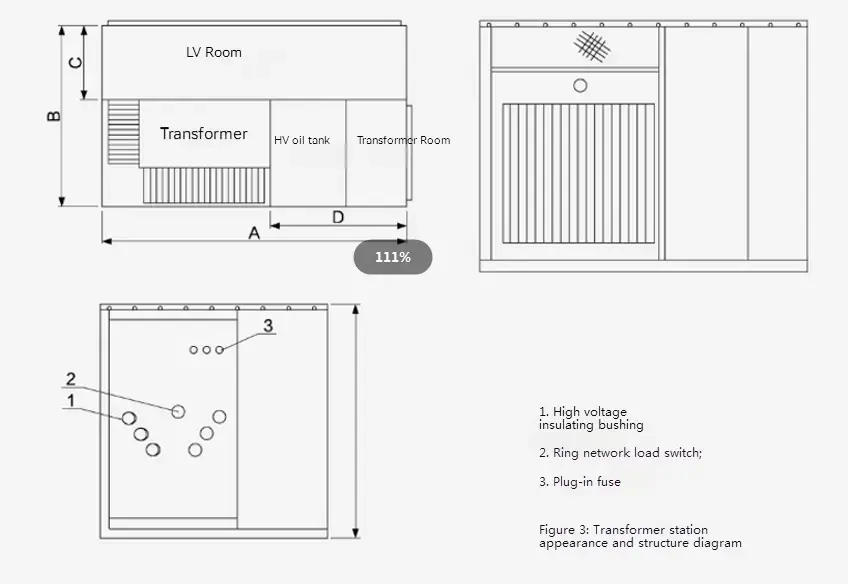

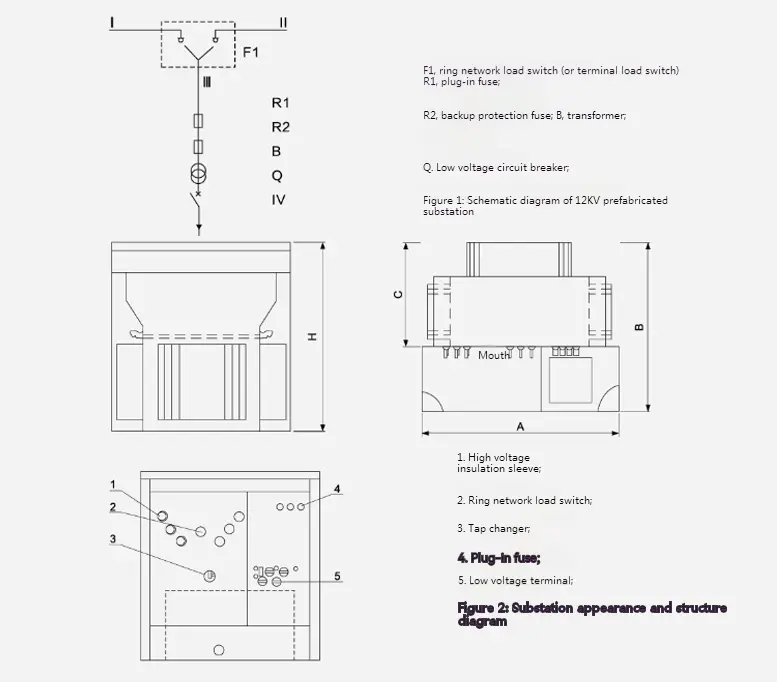

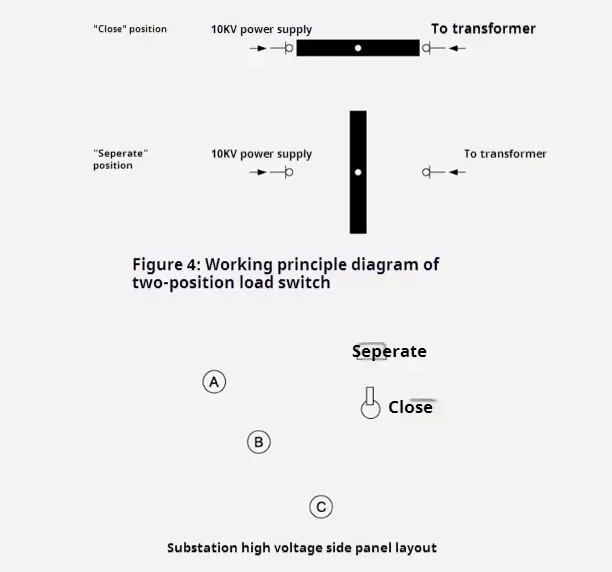

Maidir le cruth agus struchtúr 10kV ZBW-12 fostáisiún de chineál bosca Meiriceánach réamh-suiteáilte, féach Figiúr 2 agus Figiúr 3. Tá an t-umar ola roinnte ina dhá chuid: is é an chuid uachtarach an t-umar ola ardvoltais agus is é an t-umar ola claochladáin an chuid íochtarach. Níl an dá chuid nasctha go leictreach ach, ach cuirtear bac ar an ola. Taispeántar an léaráid scéimreach i bhFigiúr 1, ina bhfuil línte "I" agus "I" ina bhfriothálacha líonra lúb, is brainsí claochladáin iad brainsí "LL", agus is aschur ísealvoltais é "V". Is féidir an fhostáisiún a úsáid i gcóras soláthair cumhachta líonra fáinne agus i gcóras críochfoirt, agus tá an tiontú an -áisiúil. Aistrítear beatha na líne agus an bhrainse "lⅲ" le lasc ualach an líonra fáinne. Ag an am céanna, tá fiúsanna cosanta cúltaca agus fiúsanna plug-in ag teacht le críochfort isteach an taobh ardvoltais den chlaochladán chun an locht gearr-chiorcaid agus an ró-ualach agus cosaint an bhrainse a chosaint. Ag an am céanna, is féidir feistí taispeána ardvoltais agus gabhdóirí tintrí a shuiteáil freisin. Tá deireadh ísealvoltais an chlaochladáin aschuir tar éis dó dul trí mhéadar agus breaker ciorcaid ísealvoltais.

Toisí agus meáchan

2. An claochladán

Tá buntáistí ag baint le fostáisiúin de chineál bosca Meiriceánach réamh-suiteáilte KEXR a nglacann le claochladáin ola nua S9 agus S11 Sraith trí chéim íseal-ualach, ardú ísealteochta, torann íseal agus airde íseal. Tá an caillteanas gan ualach agus caillteanas ualach an chlaochladáin níos ísle ná caillteanas an chlaochladáin bhunaidh S9, ag baint amach an ardleibhéil intíre faoi láthair. Tá an claochladán de struchtúr lán -shéalaithe, a dhéanann an truailliú aeir agus an díghrádú inslithe de bharr taise a leithlisiú go héifeachtach. Fágtar stuáilte aeir de 40-90mm ag barr an umair ola, ar féidir leis ról an teasa a dhíscaoileadh agus a fhuarú mar aon le coróga an bhlaosc umar ola a imirt, agus is féidir leis an mbrú inmheánach a laghdú go héifeachtach.

Toisí agus meáchan

3. Fiús um Chosaint Cúltaca

Tá sé ceangailte i sraith leis an bhfiús breiseáin sa bhrainse claochladáin (féach R1 agus R2 i bhFíor 2) chun fiús cosanta lán-raon a dhéanamh. Ní shéideann sé ach nuair a bhíonn locht gearr-chiorcaid taobh istigh den fhostáisiún, mar sin tá an dóchúlacht go mbeidh sé ag séideadh an-íseal. Tá sé suiteáilte san umar ola uachtair, agus ní mór an t -umar ola a oscailt má tá sé le nuashonrú.

4. Fiús breiseáin isteach

◆ Tá dé -íogaireacht (teocht agus sruth) ag a chroí leá, is é sin, leánn sé nuair a theipeann ar an taobh ualaigh (ró -ualach nó teocht iomarcach). Úsáidtear fiús plug-in agus fiús cosanta cúltaca sa tsraith, ar féidir leis an raon iomlán a chosaint ó sruth beag (cúpla uair) go sruth mór (roinnt deich gcileagram), agus is é 50KA an t-uasmhéid reatha.

◆ Bíonn tionchar díreach ag an meaitseáil réasúnach ar fhiús cúltaca agus ar an mbreiseán breiseáin ar fheidhmíocht na fostáisiúin iomláin. Féach an tábla seo a leanas le haghaidh cuid de na Treoirlínte Roghnúcháin Fuse i bhfostáisiún de chineál bosca Meiriceánach 10kV réamh-suiteáilte le haghaidh tagartha amháin. Nóta: Níl sé oiriúnach do chineálacha eile fostáisiúin.

● Toise imlíne an fhostáisiúin de chineál bosca Meiriceánach réamh-suiteáilte
