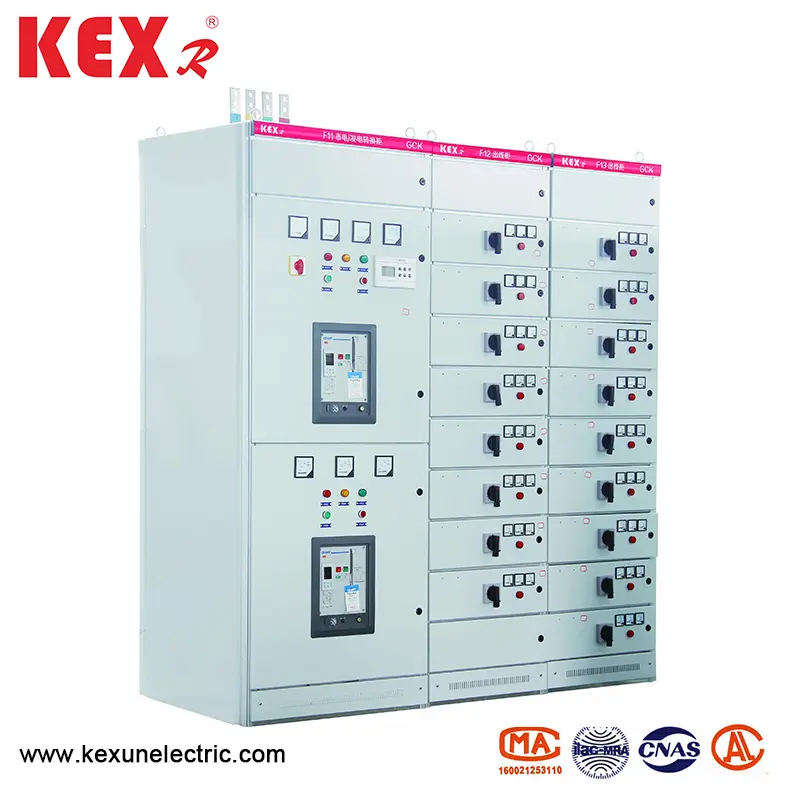

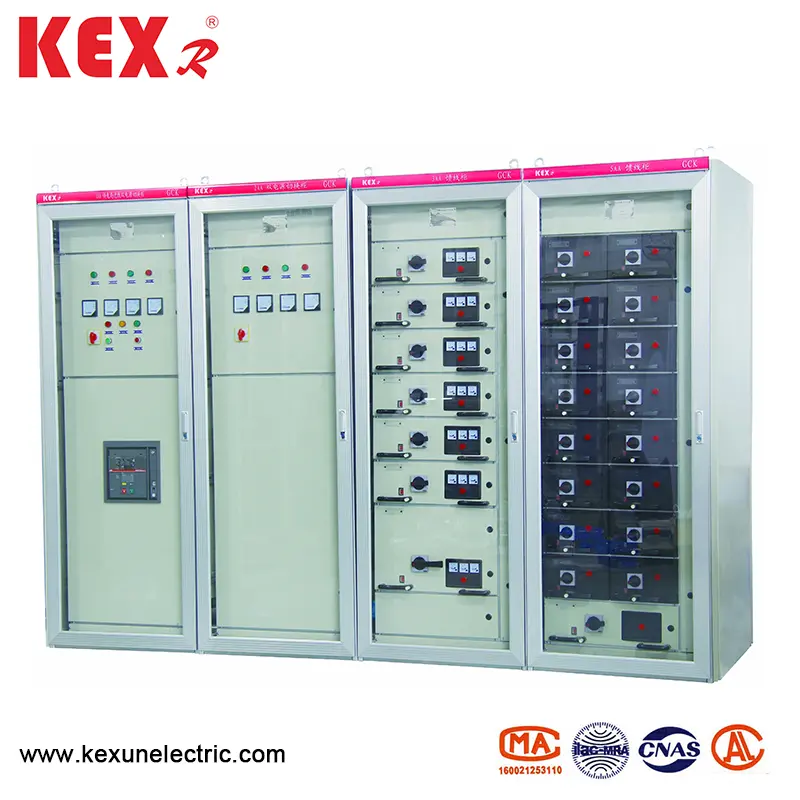

Lascthrealamh tarraingthe amach voltais íseal

● Saintréithe an táirge

Tá na buntáistí a bhaineann le hacmhainn ard-bhriste ag an lascthrealamh tarraingthe íseal voltais seo, ar chobhsaíocht dhinimiciúil agus theirmeach, struchtúr ard agus réasúnach, scéim leictreach phraiticiúil, sraith, solúbthacht láidir, teaglaim treallach d'aonaid scéime éagsúla, níos mó ciorcaid a chuimsítear in aon lascthreagadh, coigilt spáis urláir, cuma álainn, leibhéal cosanta ardchosanta, sábháilteacht agus ionraiteacht áisiúil agus mar sin. Cloíonn an táirge seo le caighdeán IEC439 NEMICS2-322, agus cloíonn sé freisin le GB7251-87 "Lascthrealamh Íseal-Voltage" Caighdeán Náisiúnta agus ZBK36001-89 "Caighdeán Gairmiúil Admhálaithe ísealvoltais"

● Príomhpharaiméadair theicniúla

● Gné ailtireachta

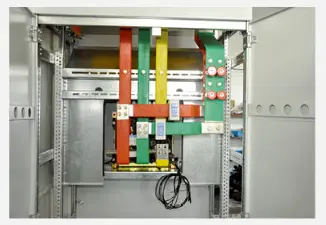

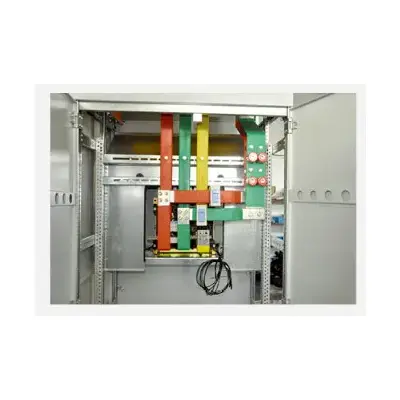

Tá an fráma bunúsach lascthrealamh de lascthrealamh tarraingthe íseal voltais le chéile. Tá na codanna struchtúracha go léir den fhráma lascthrealamh ceangailte lena chéile le scriúnna chun fráma bunúsach a dhéanamh. Ansin, de réir mar is gá, cuirtear doirse, baffles, landairí, tarraiceán, lúibíní gléasta, barraí bus agus comhpháirteanna leictreacha le lascthrealamh iomlán a chur le chéile. Tá na tréithe seo a leanas ag an lascthrealamh LV seo:

▶ 1. Tá an fráma déanta as cruach phróifílithe, suite le pláta cúinne tríthoiseach, agus tá sé curtha gan struchtúr táthú, rud a sheachnaíonn dífhoirmiú agus strus táthú agus cruinneas suiteála a fheabhsú.

▶ 2. Athraíonn na poill gléasta de fhrámaí agus de chodanna de réir an modulus e = 20mm.

▶ 3. Déantar na codanna struchtúracha inmheánacha a ghalbhánú. Tar éis picil agus fosfáite, déantar an taobh amuigh a spraeáil le púdar eapocsa leictreastatach. 4. Sa lascthrealamh isteach san ionad cumhachta (PC), is é an barr an limistéar bus cothrománach, agus is é an chuid íochtarach den limistéar bus cothrománach an seomra breaker ciorcaid. Is féidir leis na scoradáin chiorcaid a bheith feistithe le DW15C intíre, ME agus sraith eile, agus is féidir iad a fheistiú freisin le scoradáin chiorcaid éagsúla a tháirgeann cuideachtaí leictreacha eachtracha de réir riachtanais na n -úsáideoirí, mar shampla Ciorcad Sraith F Sraith a tháirgeann ABB Company agus Ciorcad Chiorcaid Chliste. Go ginearálta, tá príomhchiorcad ag an aonad PC (lena n -áirítear cúplálaí bus) le sraitheanna inbhéartaithe. Nuair a bhíonn an sruth rátáilte 630A-1600A, tá sé ina lascthrealamh le méid foriomlán 800 × 1000 × 2200 (airde doimhneachta X leithead X). Tá an príomhchiorcad gan láimhdeachas suite i lascthrealamh le gné sheachtrach de 800 × 800 × 2000 (leithead, doimhneacht agus airde). Nuair a bhíonn an sruth rátáilte idir 1600A-3150A, tá sé suite i lascthrealamh le méid foriomlán de 1000 × 1000 × 2200 (airde doimhneachta X leithead X). Níl aon phríomhthrealamh ann a iompraítear os a chionn. Nuair a bhíonn an sruth rátáilte 1600A-3150A, tá lascthrealamh ann le gné sheachtrach de 1000 × 1000 × 220 (leithead × doimhneacht × airde). Tá an príomhchiorcad gan láimhdeachas suite i lascthrealamh le gné sheachtrach de 1000 × 800 × 2200 (airde doimhneachta X leithead X).

▶ 4. Tá struchtúr lascthrealamh an Ionaid Cumhachta (PC) cosúil leis an struchtúr atá ag an lascthrealamh isteach. Nuair a bhíonn an sruth beathaithe 630A-1600A, is féidir dhá lúb a fheistiú le lascthrealamh 1000 × 1000 × 2200 (leithead × doimhneacht × airde), atá eagraithe suas agus síos.

▶ 5. Tá dhá chineál ag an Ionad Rialaithe Mótair (MCC): lascthrealamh-suite ar bhalla agus lascthrealamh neamh-bhalla-suite, a bhfuil limistéar busbar cothrománach ann, agus tá an limistéar aonaid feidhmiúil tarraiceán faoi bhun an limistéir chothrománach busBar, a bhfuil an leithead 600mm, agus is é airde an limistéir aonaid feidhmiúil tarraiceán ná 1840 mm. Nuair a bhíonn an corp lascthrealamh suite ar bhallaí, is limistéar aonaid feidhmiúil é an chuid chlé den lascthrealamh, agus tá limistéar asraon cábla 200mm ar leithead ag an gcuid cheart. Is iad na toisí foriomlána den lascthrealamh ná 800/500/2200 (leithead/doimhneacht/airde). Nuair a bhíonn an lascthrealamh suiteáilte ar shiúl ón mballa, is é leithead an lascthrealamh 600mm, agus tá an limistéar asraon cábla ar chúl an lascthrealamh. Is iad na toisí foriomlána den lascthrealamh ná 600 × 800 (1000) × 2200 (airde X doimhneacht x). Tá dhá chineál doimhneachta lascthrealamh ann: 800 agus 1000. Molaimid go roghnaíonn úsáideoirí lascthrealamh le doimhneacht de 1000 le bheith comhsheasmhach le doimhneacht an lascthrealamh PC. Nuair a tharraingítear an tarraiceán amach as an lascthrealamh, níl an chuid bheo sa lascthrealamh nochta, atá sábháilte agus iontaofa.

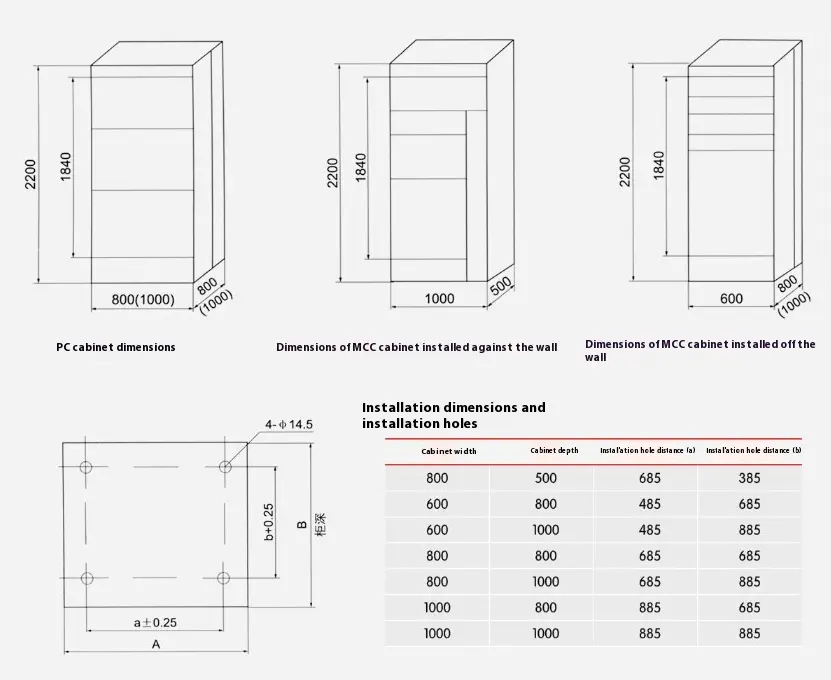

● Toisí foriomlána LV lascthrealamh, toisí suiteála

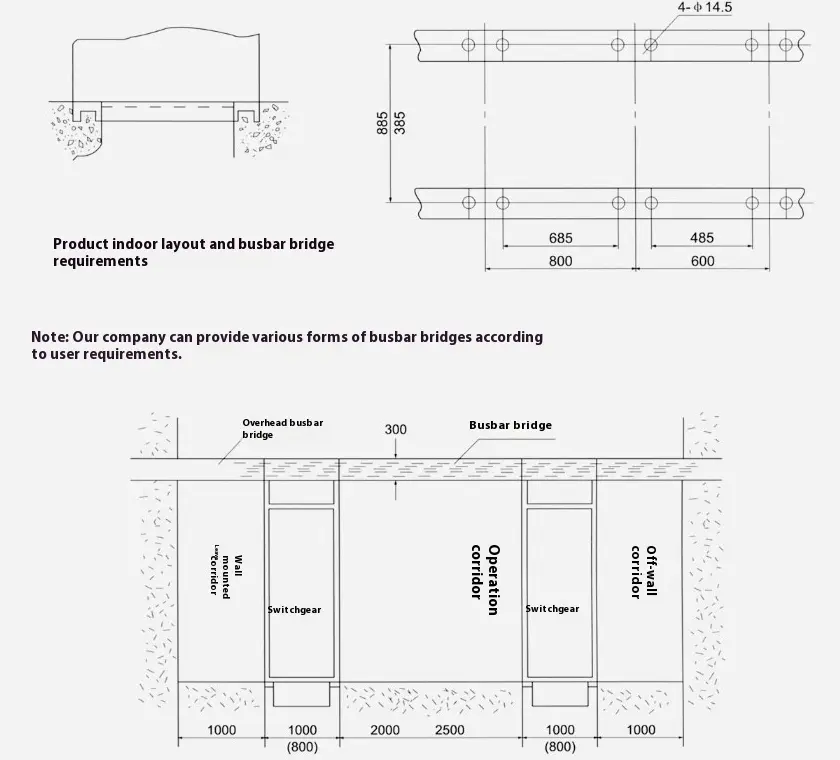

● Léaráid sceidealta de bhunús suiteála lascthrealamh tarraingthe íseal voltais íseal

● Rabhadh

▶ Agus an táirge seo á shuiteáil, ba cheart an líne chothrománach idir lasc-ordaithe tarraingthe voltais íseal a nascadh go daingean agus go hiontaofa.

▶ Tá feidhm idirnasctha ag doras an táirge seo leis an bpríomh -lasc, is é sin, ní féidir an doras a oscailt ach amháin faoi choinníoll teip cumhachta. Is é an taobh eile den táirge seo ná pláta ina saothraítear scriú, nach bhfuil aon fheidhm idirnasctha aige leis an bpríomh -lasc. Dá bhrí sin, dícheangail an soláthar cumhachta le do thoil agus taobhphláta an táirge seo á dhí -chomhdhlúthú le haghaidh cothabhála.

▶ Níor chóir go n-osclódh neamhghairmithe an lascthrealamh le haghaidh cothabhála.
