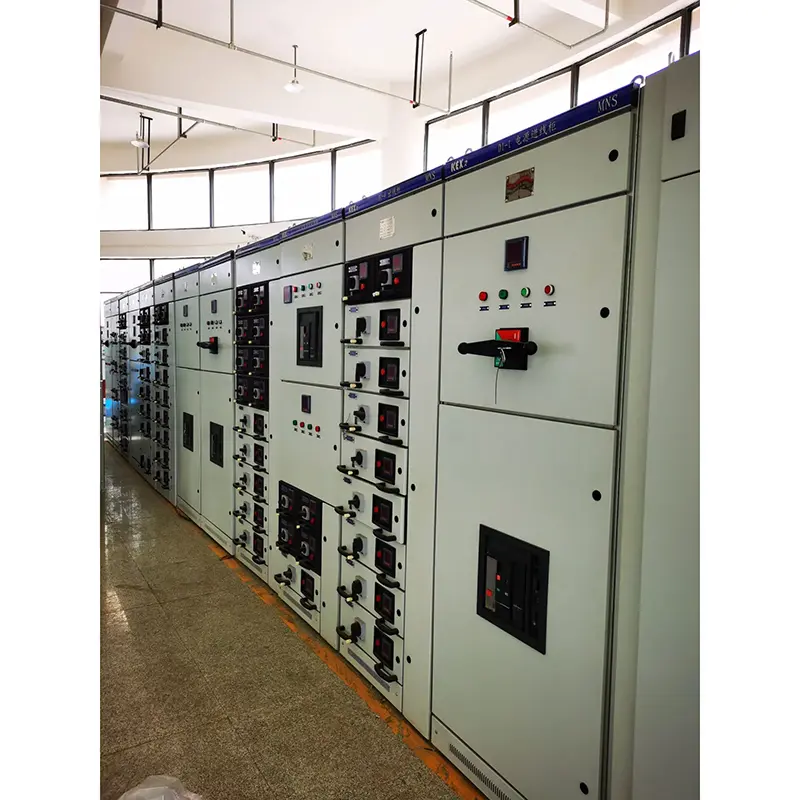

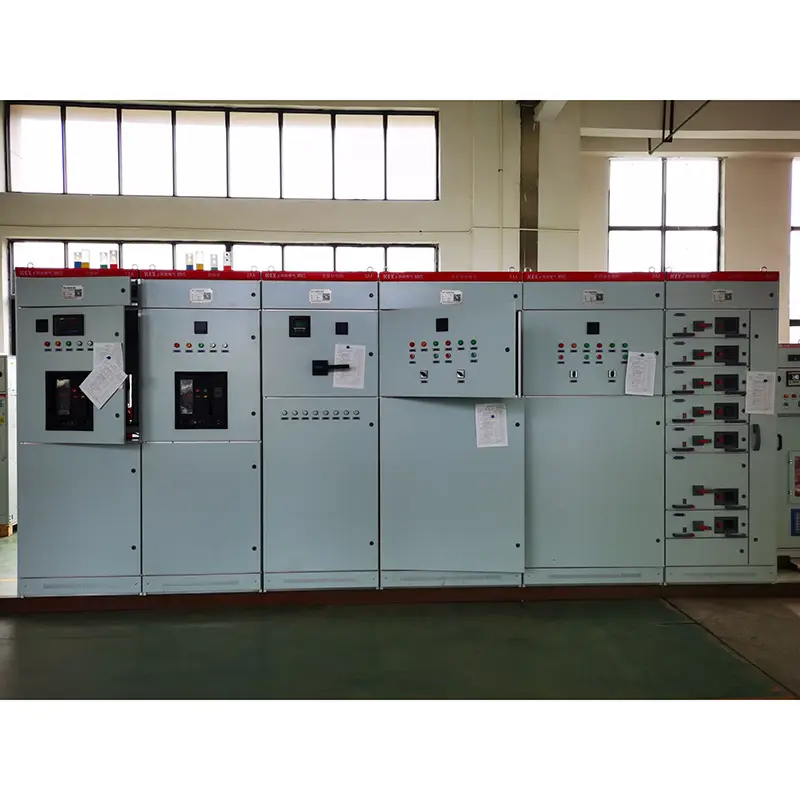

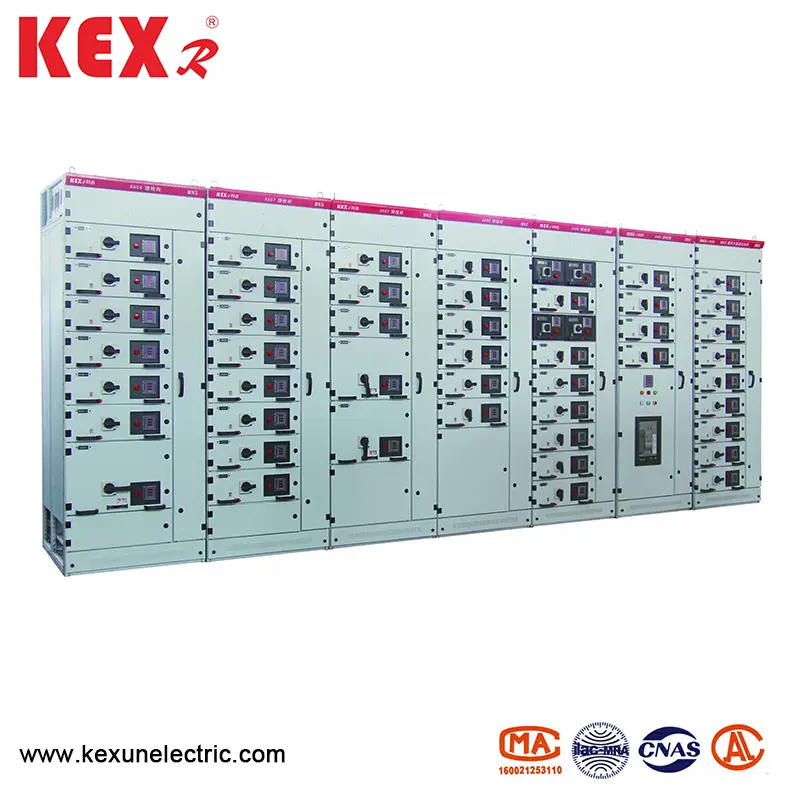

Comh -aireachta dáileacháin cumhachta ísealvoltais

● Caighdeáin

Cineál Mns Cloíonn comh-aireachta dáileacháin cumhachta ísealvoltais le caighdeáin ghairmiúla náisiúnta GB7251.1 lascthrealamh ísealvoltais agus JB/T9961 lascthrealamh aistarraingthe ísealvoltais, agus na caighdeáin ghairmiúla idirnáisiúnta amhail IEC439-1.VDE0660 Cuid V.

● Comh -aireachta dáileacháin cumhachta ísealvoltais de chineál MNS ag úsáid coinníollacha

▶ Teocht chomhthimpeallach: -5 ~ 40 ℃, 24h meán níos lú ná 35 ℃

▶ Coinníollacha atmaisféaracha: Tá an t -aer glan, agus níor chóir go mbeadh an taiseachas coibhneasta thar 50% ag an teocht is airde de +40 ℃. Ag teochtaí níos ísle, ceadaítear taise coibhneasta níos airde, mar shampla, 90% ag +20 ℃, ach ba chóir athruithe teochta a chur san áireamh, agus d'fhéadfadh comhdhlúthú tarlú ó am go chéile.

▶ Airde: Tá níos lú ná 1000m, Cineál Mns Cineál Tá comh -aireachta dáileacháin cumhachta voltais oiriúnach le haghaidh iompair agus stórála ag na teochtaí seo a leanas: -25 ℃ go +55 ℃, agus is féidir leis teacht ar +70 ℃ laistigh de 24h i dtréimhse ghearr. Faoi na teochtaí foircneacha seo, níor cheart damáiste a dhéanamh don fheiste go dochreidte, agus ba cheart go n -oibreodh sé de ghnáth.

▶ Mura féidir na coinníollacha thuas a chomhlíonadh, socrófar é trí chomhairliúchán idir an t -úsáideoir agus an Kexun.

▶ Nuair a úsáidtear an gléas seo in ardáin druileála agus táirgthe ola amach ón gcósta agus i ngléasraí cumhachta núicléiche, síneofar comhaontú teicniúil ar leithligh.

● Paraiméadair theicniúla bhunúsacha den chomh -aireacht dáileacháin cumhachta ísealvoltais de chineál MNS

Feidhmíocht leictreach

Céim IP ◆

Cloí le caighdeáin IEC529 agus DIN40050. Cosnaíonn IP30 solaid atá níos mó ná φ φ2.5mm, cosnaíonn IP40 solaid níos mó ná φ 41.0mm, agus cosnaíonn IP54 i gcoinne deannaigh agus splancscáileán in aon treo (téigh i gcomhairle leis an monaróir le do thoil nuair a bhíonn leibhéal cosanta IP54 á ordú).

Struchtúr ◆ Comh -Aireachta

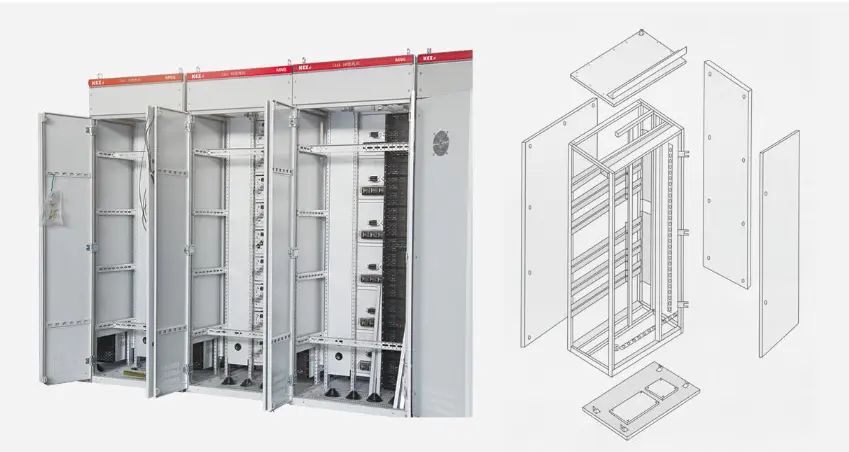

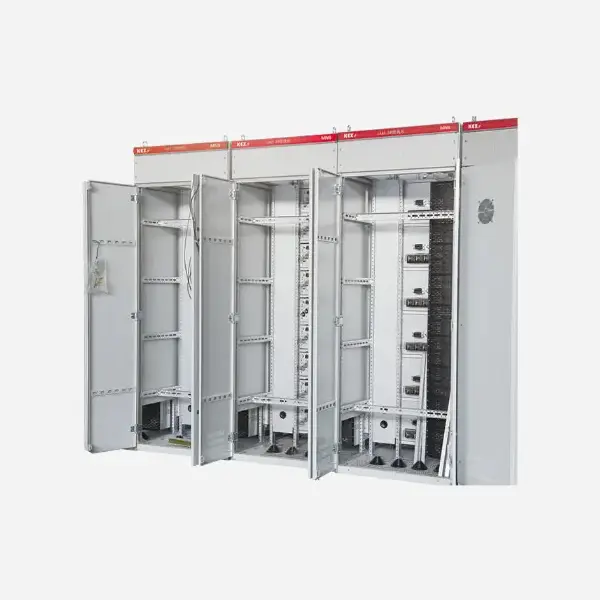

Tá bunstruchtúr na comh-aireachta dáilte cumhachta ísealvoltais comhdhéanta de phróifílí C-chruthach. Déantar Roinn C trí phláta cruach a lúbadh le E = 25mm mar pholl gléasta an mhodúil. Déantar gach caibinéad agus landairí istigh a ghalbhánú agus a íonú. Timpeall na bpainéal dorais, tá painéil taobh déanta as spraeáil leictreastatach ardvoltais. Féach an figiúr thíos le haghaidh bunstruchtúr na comh -aireachta.

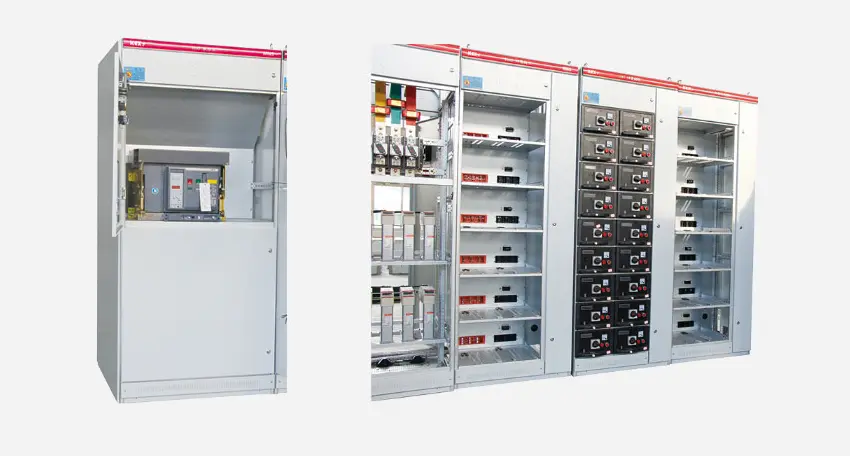

◆ Athraigh cineál comh -aireachta

1. Fad idir ionaid dáilte cumhachta (PC1: EMAX, MT, 3WN, AH, Is féidir úsáid a bhaint as scoradáin chiorcaid Sraith ME.

2. Comh-Aireachta an Ionaid Rialaithe Mótair (MCC): Tá tarraiceán mór agus beaga á gcur le chéile aige, agus glacann an príomh-lasc de gach lúb breaker ciorcad cásanna plaisteach ard nó lasc ualach rothlach le fiús. Comh -aireachta cúitimh fachtóra cumhachta uathoibríoch (le feistí cúitimh fachtóra láimhe, uathoibríoch agus iargúlta)

◆ Comh -aireachta Ionad Dáileacháin Cumhachta (PC)

◆ B Comh -Aireachta Ionad Rialaithe Mótair (MCC)

◆ Struchtúr fráma comh-aireachta comhdhéanta de phróifílí C-chruthach

◆ léaráid sceidealta den chomh -aireacht dáilte cumhachta ísealvoltais de chineál MNS

● Dearadh Deighilt na Comh -Aireachta

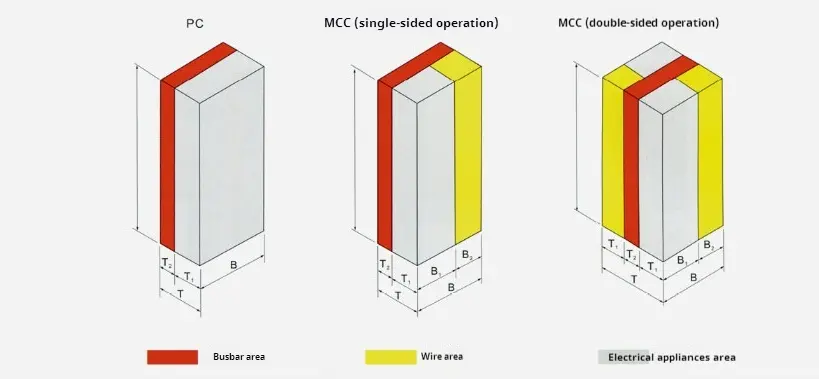

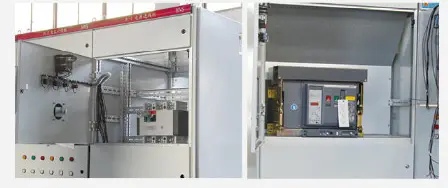

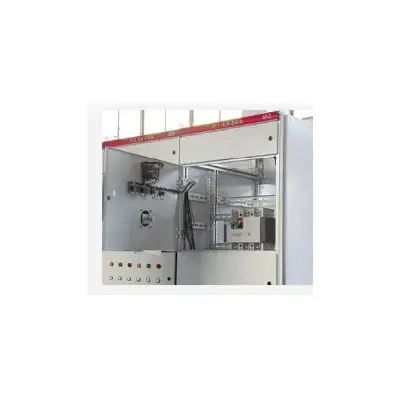

◆ Ionad Dáileacháin Cumhachta (PC)

(1) go bhfuil an comh -aireacht PC roinnte i dtrí urrann; Urrann bus cothrománach: ar chúl na comh -aireachta; Urrann an Aonaid Fheidhmeach: Ar an gcuid uachtarach tosaigh den chomh -aireacht nó ar thaobh tosaigh na comh -aireachta;

(2) Bearta deighilte: Tá plátaí cruach scartha an urrann bus cothrománach agus an t -urrann aonaid feidhmiúil. Déantar an t-urrann lúibe rialaithe a dheighilt ón urrann aonaid feidhmiúil ag clúdach plaisteach polyphenylene lasair-retardant.

(3) Is féidir an breaker ciorcad fráma atá suiteáilte sa chomh -aireacht a oibriú de láimh taobh amuigh den chomh -aireacht sa stát dúnta. Breathnaigh ar staid oscailte agus deiridh an breaker ciorcaid agus breitheamh an bhfuil an breaker ciorcaid sa suíomh tástála nó sa suíomh oibre de réir an chaidrimh suímh idir an mheicníocht oibriúcháin agus an doras.

(4) Tá struchtúr idirscartha deartha idir an príomhchiorcad agus an ciorcad cúnta. Tá na haonaid leictreacha chúnta ina bhfuil méadair, soilse comhartha agus cnaipí go léir suiteáilte ar an mbord plaisteach, agus tá an clúdach déanta as plaisteach foam polúireatán lasair-retardant scartha ón bpríomhchiorcad taobh thiar den bhord.

◆ Ionad rialaithe mótair tarraingthe amach agus ionad dáilte cumhachta reatha beag (MCC)

Tá an comh-aireacht MCC de chineál tarraiceán roinnte i dtrí urrann, eadhon, an t-urrann bus cothrománach taobh thiar den chomh-aireacht, an t-urrann aonaid feidhmiúil ar thaobh na láimhe clé i dtosach na comh-aireachta agus an t-urrann cábla ar dheis os comhair na comh-aireachta. Déantar an t-urrann bus cothrománach agus an t-urrann aonaid feidhmiúil a dheighilt le boird fheidhmiúla déanta as plaistigh foamed lasair-lasair, agus tá an t-urrann cábla scartha ón urrann bus cothrománach agus ón urrann aonaid feidhmiúil trí phlátaí cruach. MCCI Ionad Rialaithe Mótair) Roinntear tarraiceán sna cúig chineál seo a leanas: 8e/4: airde 200 × leithead 150 × doimhneacht 400 mm. 8e/2: Airde 200 × leithead 300x doimhneacht 400 mm. 8e: Airde 200 × leithead 600 × doimhneacht 400 mm. 16e: Airde 400 × leithead 600 × doimhneacht 400 mm. 24E: Airde 600 × leithead 600 × doimhneacht 400 mm.

◆ Struchtúr comh -aireachta lasc asraonta cúil

D'fhonn leithead an tsocraithe den chomh -aireacht lasc a laghdú, tá príomhbhus an chomh -aireachta lasc suiteáilte go cothrománach ag barr an chomh -aireachta lasc, agus is seomra cábla é leath cúil na comh -aireachta, áit a bhfuil cáblaí isteach agus ag dul as oifig. Is é tosach na comh -aireachta lasc an seomra feiste, áit a bhfuil aonaid fheidhmiúla an lascthrealamh suiteáilte. Sa chóras seo, aistrítear an seomra cábla ar thaobh na comh -aireachta lasc go dtí an comh -aireacht cúil, rud a laghdaíonn go mór leithead an tsocraithe den chomh -aireacht lasc chun riachtanais leagan amach spáis na fostáisiúin a chomhlíonadh.

Tá an comh -aireacht friothálach 600mm ar leithead agus 1000/1200mm domhain, le príomhsheomra bus neamhspleách ag an mbarr, atá scoite amach ón seomra feiste. Is é an t -airde suiteála éifeachtach ar sheomra an fheiste tosaigh ná 72E (e = 25mm), atá scartha ón seomra cábla cúil ag an mbord ilfheidhmeach, ag déanamh úsáid iomlán as spás suiteála an chomh -aireachta lasc, le struchtúr dlúth agus cumraíocht aonaid solúbtha. Tá doras sa seomra cábla ar chúl, atá áisiúil do shuiteáil agus do chothabháil. Cinntear leithead na comh -aireachta isteach de réir fhráma reatha an aonaid isteach. Is é an leithead molta ná 400/600/800/1000mm, agus is é 1000mm an doimhneacht comh -aireachta.

● Cineál tarraiceán

(1) 8E/4: Cuir 4 aonad tarraiceán le chéile i spás airde 8E.

(2) .8E/2: Cuir 2 aonad tarraiceán i láthair i spás airde 8E.

(3) 8e: Aonad tarraiceán a chóimeáil i spás airde 8E.

(4) 16E: Aonad tarraiceán a chóimeáil ag airde 16e (400mm).

(5) 24E: Aonad tarraiceán a chóimeáil ag airde 24e (600mm). Is féidir cúig chineál aonad tarraiceán a chur le chéile i gcomh -aireacht, agus is féidir iad a úsáid freisin le haghaidh cóimeála measctha. Féach an tábla thíos le haghaidh uaslíon na n -aonad tarraiceán is féidir a fhreastal i gcomh -aireacht le haghaidh tionóil aonair.

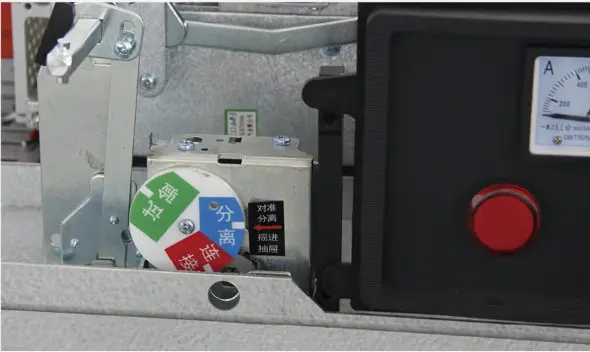

◆ Idirnascadh leictreach agus meicniúil tarraiceán

Tá suíomh idirnasctha meicniúil iontaofa ag an aonad tarraiceán, atá á rialú ag an láimhseáil oibriúcháin agus a bhfuil suíomhanna soiléire, tástála, líníochta agus aonraithe soiléire agus cruinn aige. Féach an figiúr le haghaidh feidhm na meicníochta oibriúcháin. D'fhonn réamhchúraimí sábháilteachta a neartú, is féidir plaicíní a chur leis tar éis an láimhseáil oibriúcháin a bheith suite, agus is féidir suas le trí ghlais a chur leis, mar a thaispeántar sa fhigiúr ar chlé. Tar éis don aonad tarraiceán a bheith i bhfeidhm, ní mór dó gníomhú go dian leis an bhfeidhm oibríochta agus leis an suíomh atá liostaithe i bhFíor 4 agus i bhFíor 5, ar shlí eile déanfaidh sé damáiste go héasca do na codanna struchtúracha, mar sin tabhair aird le do thoil agus é á úsáid.

◆ 8E/4 agus 8E/2 Feidhmíonn an fheidhm lasc

◆ 8eand 16e, 24e oibriú an fheidhm lasc

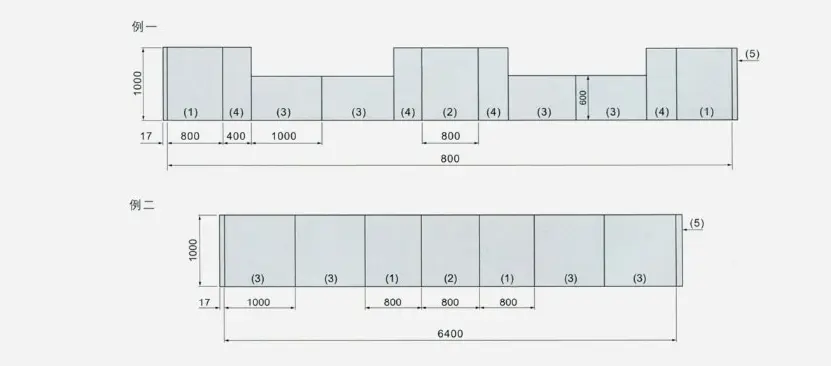

◆ Léaráid sceidealta de mhodh teaglaim

● Suiteáil, úsáid agus cothabháil

1. Nuair a shroicheann an fheiste an ceann scríbe, seiceáil ar dtús an bhfuil an bosca pacála críochnaithe. Mura bhfuil an fheiste suiteáilte láithreach, ba chóir é a stóráil in áit thirim agus glan.

Moltar an gléas a shuiteáil ar shiúl ón mballa, nó is féidir é a shuiteáil i gcoinne an bhalla. Ba chóir go mbeadh an t -eitleán bunúsacha suiteála cothrom, agus is é 1/1000 an earráid chothrománach de chruach an chainéil bhunaidh, agus is é 3 mm an diall fad iomlán.

Moltar grád 8.8 agus washer teannais a úsáid chun gach cuid seoltaí a shocrú, agus taispeántar an chasmhóimint a mholtar sa tábla thíos:

4. .

5 tar éis an cábla a nascadh, ba chóir bun an fheiste a dhúnadh chun cosc ​​a chur ar ainmhithe beaga crawláil isteach sa chomh -aireacht agus timpistí gearra ciorcaid a chruthú.

6. Tar éis suiteála nó coigeartaithe, sula gcuirtear i bhfeidhm iad, teastaíonn na cigireachtaí agus na tástálacha seo a leanas:

▶ Seiceáil an gcomhlíonann an trealamh leictreach agus an sreangú rialaithe atá suiteáilte sa fheiste riachtanais na líníochtaí monarchan.

▶ Beidh oibriú láimhe lasca éagsúla solúbtha, gan neamhghnácha nó magadh.

▶ Seiceáil an bhfuil na gníomhartha meicníochta meicniúla idirnasctha agus gléas idirnasctha leictreach ceart agus iontaofa, ar chóir dóibh riachtanais an chórais a chomhlíonadh.

▶ Seiceáil an gcomhlíonann friotaíocht inslithe an phríomhchiorcaid agus an chiorcaid rialaithe na riachtanais shonraithe.

▶ Seiceáil an bhfuil an trealamh leictreach atá suiteáilte sa fheiste i dteagmháil go maith agus a chomhlíonann riachtanais theicniúla an fhearais leictrigh féin.

▶ Seiceáil an bhfuil aon ábhar eachtrach taobh istigh den fheiste agus an bhfuil na scriúnna gléasta de chodanna éagsúla scaoilte.

◆ Treoracha oibriúcháin le haghaidh tarraingt amach MCC:

(1) Ach amháin tar éis do bhun an tarraiceán dul isteach sa treoir i gceart an féidir é a bhrú isteach sa chomh -aireacht, nó déanfar damáiste don drawer nó ní féidir é a tharraingt amach.

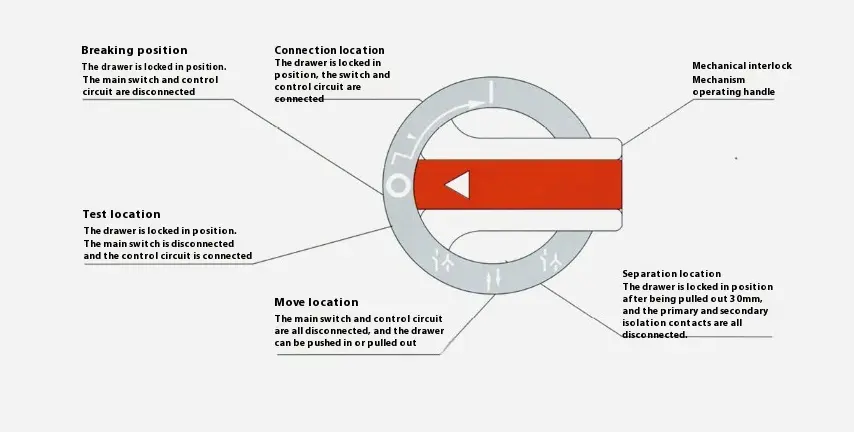

(2) Féach Figiúr 4 do na siombailí agus na feidhmeanna ar an bpainéal tarraiceán 8E/4 agus 8E/2. Léiríonn an tsaighead ón suíomh briste "O" go dtí an suíomh oibre "I" san fhigiúr gur chóir an láimhseáil oibriúcháin a bhrú isteach ar dtús agus ansin rothlú ó "O" go "I". Nuair a fhilleann tú, níl aon ghá é a bhrú, ach an láimhseáil "I" a chasadh go "o", agus tar éis ligean, an láimhseáil.

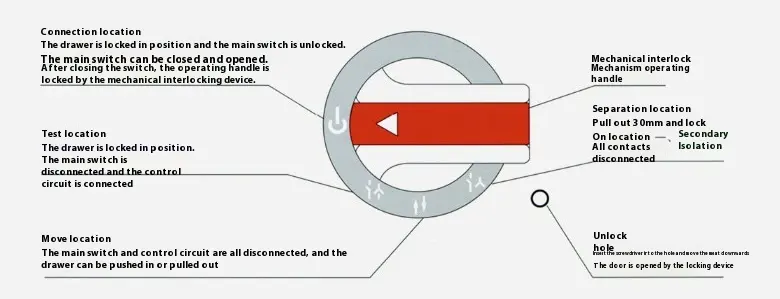

(3) Féach Figiúr 5 do na siombailí agus na feidhmeanna ar an bpainéal drawer 8E-24E. Nuair a shroicheann an láimhseáil an suíomh oibre, scaoileann an mheicníocht an glas meicniúil ar an bpríomh -lasc, agus ansin is féidir an príomh -lasc a dhúnadh agus a oscailt. Mar sin féin, nuair a bhíonn an príomh -lasc dúnta, ní féidir láimhseáil na meicníochta idirnasctha a oibriú. Tá clúdach plaisteach beag ar an doras sa chúinne íochtarach ar dheis a fhreastalaíonn ar an gcomhartha, arb é meicníocht díghlasála an dorais é. Seo a leanas an próiseas oibríochta: Nuair a bhíonn an tarraiceán sa suíomh oibre, más mian leat an doras a oscailt, tarraing amach an clúdach beag ar dtús, ansin cuir an scriúire isteach sa pholl agus bog an latch síos chun an doras a oscailt. Bí cinnte go gclúdóidh tú an clúdach plaisteach beag tar éis an doras a oscailt, nó scriosfar an leibhéal cosanta bunaidh.

● Iompar agus stóráil feistí

▶ Ní cheadaítear don fheiste dul thar agus creathadh dian a fhulaingt.

▶ Ba chóir an pláta uillinne iompair a úsáid agus an fheiste á ardú tar éis díphacáil, agus ba chóir go mbeadh uillinn dhá shreangán agus rópaí san áireamh ≤1200. Má úsáidtear trucail forklift, sorcóir nó barraí, ní cheadaítear é a dhéanamh go díreach ar fho -fhráma na feiste.

▶ Nuair a bhíonn an fheiste suiteáilte i bhfeidhm, más mian leat an suíomh a bhogadh ar feadh achar gearr, is féidir leat é a ghreamú ag ceithre choirnéal an chassis.

▶ Ní cheadaítear do tháirgí agus do chodanna leictreacha a bheith dí -chomhcheangailte ag uacht sa fheiste.

▶ Ba chóir an bháisteach a chosc ó bheith fliuch, agus ba chóir go mbeadh an teocht chomhthimpeallach de réir fhorálacha ábhartha an tsampla seo.

● Iomlán na dtáirgí

Tá an comh -aireachta dáileacháin cumhachta ísealvoltais MNS ceangailte le liosta pacála, deimhniú táirgí, lámhleabhar treoracha táirgí agus líníochtaí riachtanacha, agus tá an eochair dorais agus na codanna spártha a chuirtear ar fáil de réir an liosta tacaíochta ceangailte.
