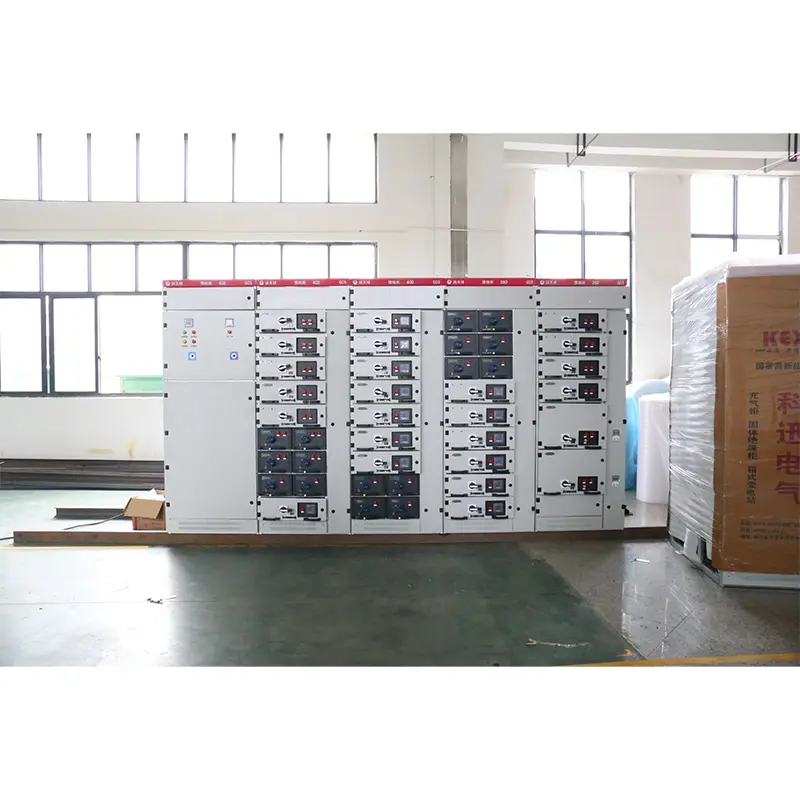

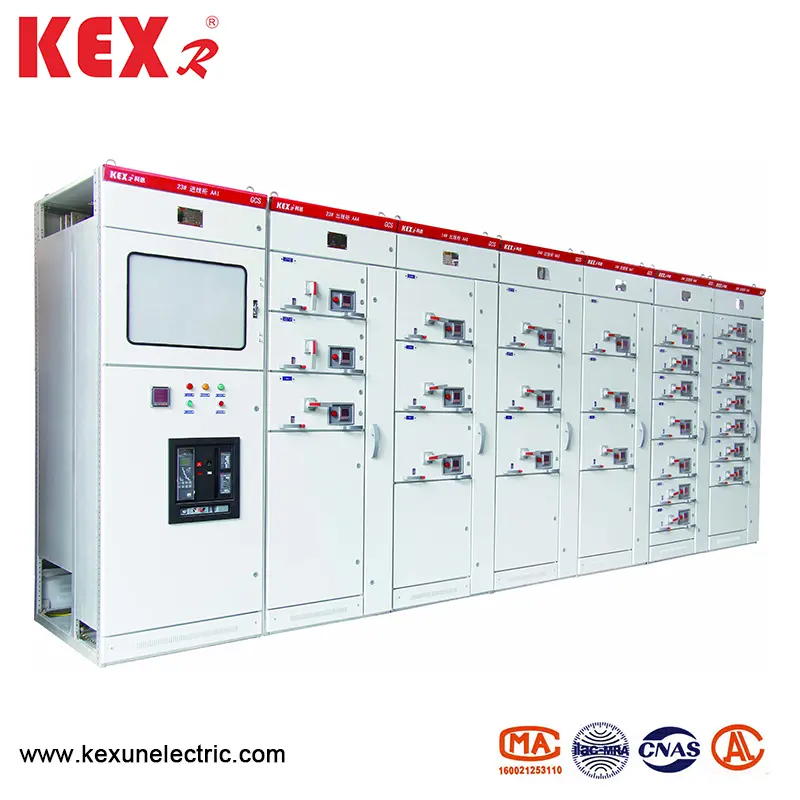

Comh -aireachta lasc eastósctha voltais íseal

● Innéacs feidhmíochta

Comhlíonann dearadh an chomh -aireachta eastósctha íseal voltais GCS na caighdeáin seo a leanas:

▶ IEC439-1 lascthrealamh ísealvoltais agus ControlGear

▶ GB7251 lascthrealamh ísealvoltais

▶ ZBK36001 lascthrealamh tarraingthe ísealvoltais

● Paraiméadair bhunúsacha

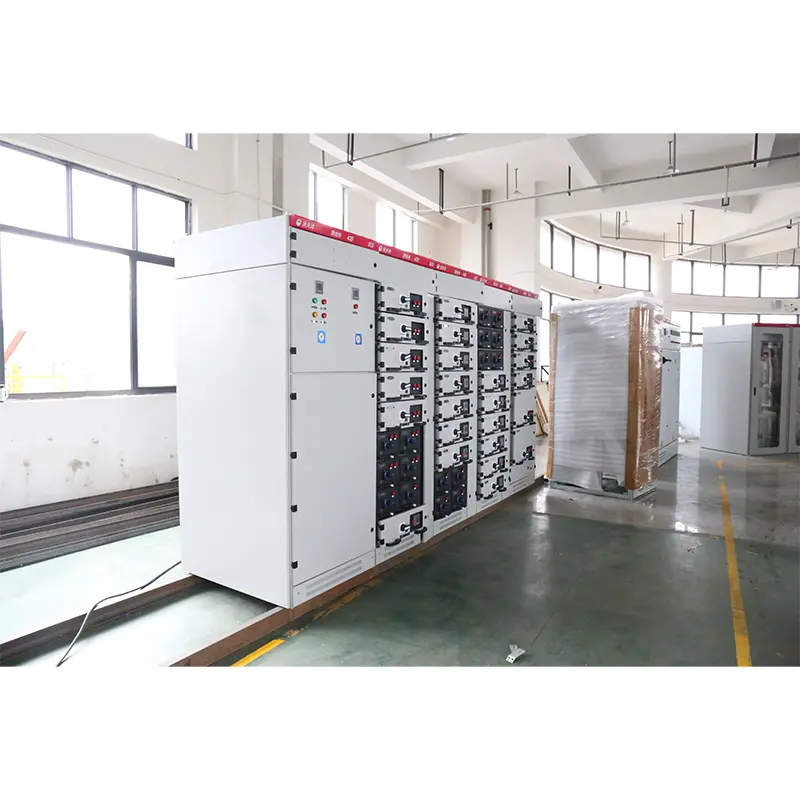

● Príomhstruchtúr

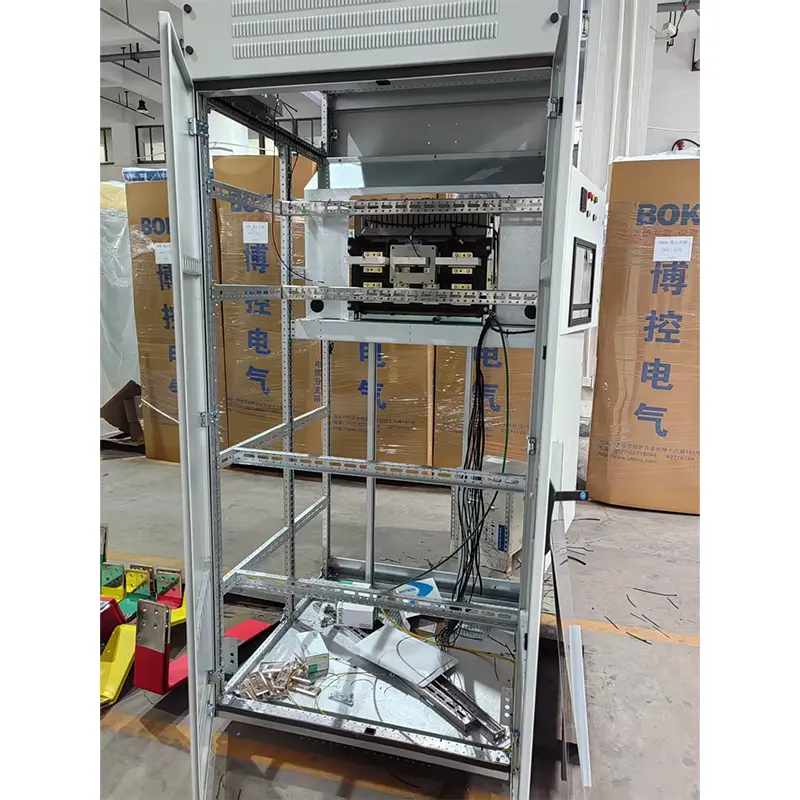

▶ Glacann an príomh -fhráma de chineál GCS le comh -aireachta eastósctha ísealvoltais a ghlacann cruach rannóige oscailte 8mf, agus tá poill suiteála ag an dá thaobh den chruach rannóige leis an modal de 20mm agus 100mm agus ①9.2mm faoi seach, mar sin tá an suiteáil inmheánach solúbtha agus áisiúil.

▶ Tá an príomhfhráma deartha i dhá fhoirm tionóil, eadhon, struchtúr atá cóimeáilte go hiomlán agus struchtúr táthaithe go páirteach (taobh -fhráma agus tras -bhíoma) le go roghnóidh úsáideoirí iad.

▶ Tá gach seomra feidhmiúil den fheiste scoite amach óna chéile, agus tá a chuid urranna roinnte ina seomra aonaid feidhme, seomra bus agus seomra cábla. Tá feidhmeanna gach seomra sách neamhspleách.

▶ Socraítear an príomhbhus cothrománach go cothrománach taobh thiar den chomh-aireacht, arb é an beart bunúsach é chun go mbeidh neart gearr-chiorcaid ardchiorcaid ag príomhchiorcad na feiste.

▶ De bharr dearadh an urrann chábla, tá sé an -áisiúil do cháblaí dul suas agus síos.

▶ Sraith Méid na Comh -Aireachta Ginearálta den fheiste (féach an tábla thíos):

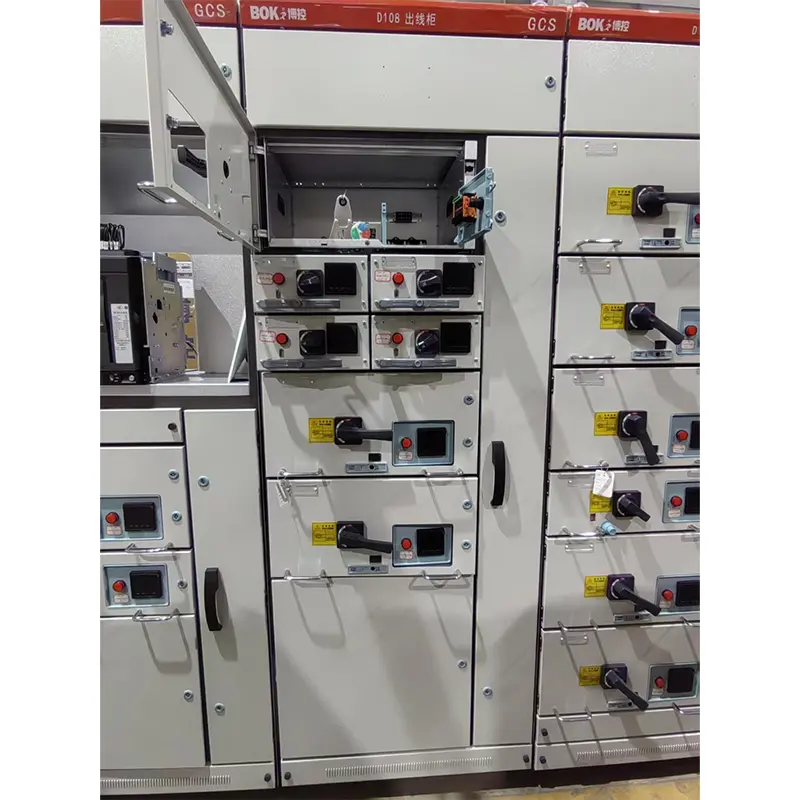

● Aonad Feidhme

Is é 160mm airde an tarraiceán. Tá sé roinnte ina 1/2 aonad, 1 aonad, 3/2 aonad, 2 aonad, 3 aonad agus sraith cúig mhéid. Is é an sruth rátáilte de chiorcad aonaid ná 400a nó níos lú.

2. Ní athraíonn an tarraiceán ach amháin sa ghné airde, agus níl aon athrú ar a leithead agus a dhoimhneacht. Tá idirmhalartaitheacht mhaith ag tarraiceán leis na haonaid fheidhmiúla chéanna.

3. Is féidir le gach comh-aireacht MCC a bheith feistithe le 11 tarraiceán aon-aonad nó 22 1/2-aonad. Ina nglacann níos mó ná aonad amháin tarraiceán pláta cúil ilfheidhmeach.

De réir na srutha, glacann línte ionraoin agus asraon an tarraiceán líon difriúil breiseán leis an struchtúr sliseanna céanna.

5. 1/2 Tá tarraiceán agus seomra cábla aonaid ceangailte le cuibheoir ZJ-2 le struchtúr pláta cúil.

6. Glacann an nasc idir an tarraiceán aonaid agus an seomra cábla cuibheoir ZJ-1 leis an mbarra méid céanna nó an struchtúr feadán de réir an ghrádaithe reatha.

7. Tá gléas idirnasctha meicniúil ag an aonad tarraiceán.

● Príomh -chomhpháirteanna leictreacha

Tá prionsabal roghnúcháin na bpríomh -chomhpháirteanna leictreacha bunaithe ar theicneolaíocht allmhairithe, ar féidir í a tháirgeadh sa tsraith sa tSín agus riachtanais ardfheidhmíochta na feiste a chomhlíonadh

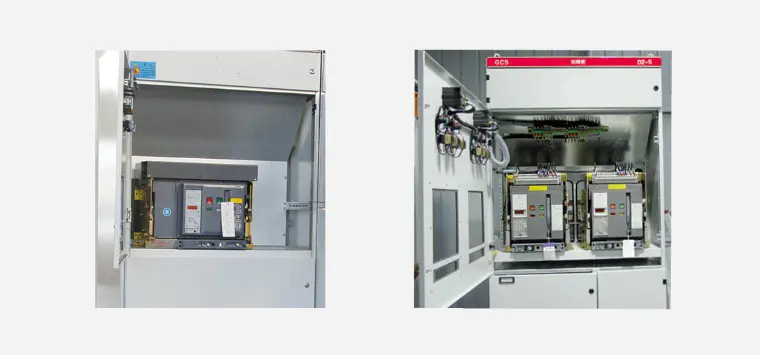

▶ Roghnaíonn an t -aonad soláthair cumhachta agus friothálacha Sraith AH den chuid is mó. Is féidir sraith eile M eile a tháirgeann Schneider Company agus F Series a tháirgeann ABB Company le feidhmíocht níos airde a roghnú freisin. Tá tréithe feidhmíochta maithe, struchtúr dlúth, meáchan éadrom agus sraith láidir ag AH Circuit Breaker. Tá an praghas sách íseal, tá an chothabháil agus an úsáid áisiúil, agus is féidir le gach innéacs feidhmíochta riachtanais na feiste seo a chomhlíonadh.

▶ Aonad Drawer (Aonad Rialaithe Mótair, Aonad Páirteach Feed) Roghnaíonn scoradáin chiorcaid CM1 agus TG.TM30 go príomha scoradáin chiorcaid cásanna plaisteacha, agus roghnaíonn cuid acu NZM a tháirgeann Moeller Company. Sraith 100A. Tá saintréithe na feidhmíochta maithe, an struchtúr dhlúth, an t -armáil ghearr nó gan aon táscairí teicniúla agus eacnamaíocha ag na lasca seo, ar féidir leo riachtanais na feiste seo a chomhlíonadh.

▶ Is é an lasc aonraithe agus an lasc leithlise FUSE ná Sraith Q. Tá iontaofacht ard agus cumas láidir briste ag an tsraith seo, agus is féidir léi comhcheangal meicniúil a bhaint amach.

▶ Is é an príomh -fhiús ná sraith NT. 5. Beidh Sraith B agus LCI-D i dteagmhálaithe AC.

● Saintréithe de chineál GCS Cineál Comh -Aireachta Eastósctha Voltais Íseal

1. feabhas a chur ar chumas teasa an chuibheora, agus laghdaigh go mór an t -ardú teochta breise de bharr ardú teochta an adapter chuig an gcónascaire, ceann cábla agus spacer.

2. Tá an deighilt idir aonaid fheidhmiúla agus urranna soiléir agus iontaofa, agus ní bheidh tionchar ag teip aonaid amháin ar obair aonad eile, ionas go mbeidh an teip teoranta don raon íosta.

3. Mar gheall ar an socrú cothrománach de bhusanna, tá cobhsaíocht mhaith dinimiciúil agus theirmeach ag an bhfeiste agus is féidir leis an tionchar a bhíonn ag sruth gearr-chiorcaid 80/17ka a sheasamh.

4. Is é líon na gciorcaid i gcomh -aireacht amháin 4.MCC ná 22, ag smaoineamh go hiomlán ar riachtanais na ndoirse leictreacha uathoibríocha (meaisíní) i nginiúint cumhachta, córais peitriceimiceacha agus tionscail eile a bhfuil cumas mór aonaid aonair acu.

5. Déantar an nasc idir an gléas agus an cábla seachtrach a chomhlánú san urrann cábla, agus is féidir leis an gcábla dul suas agus síos. Tá an claochladán reatha suiteáilte san urrann cábla, rud a fhágann go bhfuil an suiteáil agus an chothabháil áisiúil.

6. Sa chóras dáilte cumhachta céanna, is féidir an sruth gearr-chuaird a theorannú trí imoibreoirí reatha a mheaitseáil, is féidir an voltas bus a chobhsú ag luach áirithe, agus is féidir na riachtanais maidir le neart gearr-chiorcaid na gcomhpháirteanna a laghdú go páirteach.

7. Tá líon leordhóthanach de chónaisc thánaisteacha ag an aonad tarraiceán (32 péire le haghaidh aonad 1 agus os a chionn agus 20 péire le haghaidh aonad 1/2), ar féidir leo riachtanais an chomhéadain ríomhaire agus an lúb rialaithe uathoibríoch a chomhlíonadh do líon na dteagmhálacha

● Ciorcad cúnta

Cloíonn dearadh na léaráide ciorcaid cúnta leis na rialacháin theicniúla le haghaidh dearadh cumhachta cúnta gléasraí cumhachta teirmeacha agus rialacháin theicniúla dearaidh ábhartha eile. Tá sé oiriúnach don chóras cumhachta ísealvoltais de ghléasraí agus de fhostáisiúin chumhachta agus don chóras dáilte cumhachta ísealvoltais i monarchana, mianaigh agus foirgnimh ard-ardú. Tá an scéim chiorcaid chúnta monarchana agus mianaigh deartha de réir na príomh -scéime ciorcaid, atá roinnte in aonaid fheidhmiúla soláthair cumhachta ag teacht isteach, líne friothálach (PC) agus líne friothálacha mótair (MCC).

● Pacáiste Táirgí

Soláthróidh an monaróir na doiciméid agus na gabhálais seo a leanas agus é ag soláthar:

▶ Liosta Gléas

▶ Deimhniú Táirgí

▶ Treoracha le húsáid

▶ Tuarascáil Tástála Monarcha

▶ Líníochtaí leictreacha ábhartha

▶ Eochracha doras comh -aireachta, láimhseálacha oibriúcháin agus páirteanna breise a shonraítear sa chonradh.

▶ Treoracha suiteála na bpríomh -chomhpháirteanna

● Treoracha a ordú

Tá an t -ábhar seo a leanas sa chonradh ordaithe de chineál GCS de chineál Swition eastósctha íseal voltais:

▶ Cuimsíonn samhail iomlán an táirge an phríomhuimhir scéime ciorcaid agus an uimhir scéime chiorcaid chúnta.

▶ Léaráid seicheamh comhcheangailte an Phríomhchóras Ciorcaid

▶ Léaráid scéimreach leictreach de chiorcad cúnta

▶ Liosta na gcomhpháirteanna sa chomh -aireacht

▶ Paraiméadair a leagan síos mar voltas, reatha agus am sa chiorcad.

▶ Táblaí speisialta eile ar neamhréir le gnáthúsáid an táirge.
