Trealamh lasc aistrithe armúr-cumhdaithe

● Achoimre

Kyn61-40.5 Is gléas iomlán dáilte faoi dhíon é trealamh lasc-aistrithe armúr-clad (dá ngairtear trealamh anseo feasta) le AC 50Hz trí chéim agus voltas rátáilte de 40.5kV. Mar ghléasra cumhachta, mar fhostáisiún agus mar fhiontair thionsclaíocha agus mianadóireachta chun fuinneamh leictreach a fháil agus a dháileadh, is féidir leis ciorcaid a rialú, a chosaint agus a bhrath, agus is féidir é a úsáid in áiteanna le hoibríochtaí go minic. Cloíonn an trealamh lasc seo le GB/T11022-1999, GB3906-2006 agus DL404-1997.

● Paraiméadair theicniúla do gach comhpháirt de Kyn61-40.5 Trealamh lasc aistrithe armúr-cumhdaithe armúr

◆ lascthrealamh folúis

◆ Breaker ciorcad i bhfolús

◆ Innealra Oibriúcháin an Earraigh

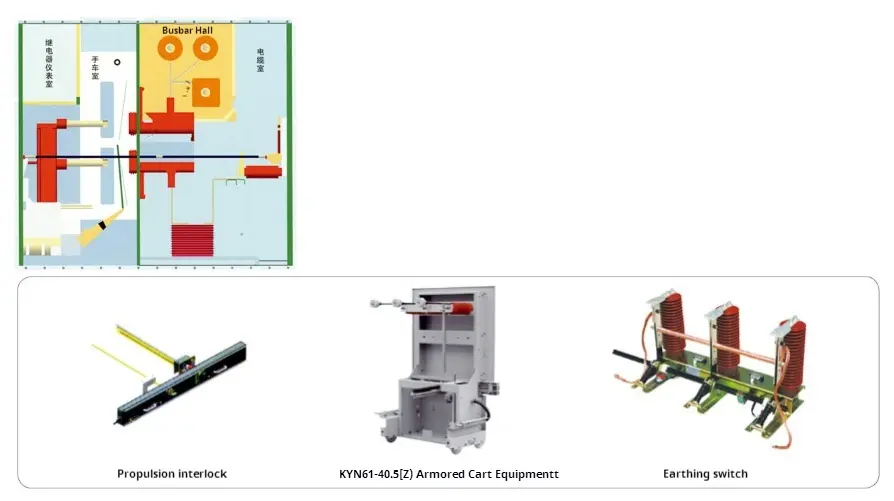

● Saintréithe struchtúracha an trealaimh lasc-lasc-lasc de chineál Kyn61-40.5

Tá an trealamh lasc deartha de réir chaighdeán an trealaimh faoi iamh miotail armúrtha i GB3906-1991 agus IEC298. Tá dhá chuid sa trealamh ar fad: an trealamh agus an chuid inchoigeartaithe (cairt láimhe). Tá struchtúr an trealaimh le chéile agus in éineacht le boltaí. Tá an taobh istigh den trealamh lasc roinnte i seomra breaker ciorcaid, príomhsheomra bus, seomra cábla agus seomra ionstraime sealaíochta trí dheighilt miotail. Sroicheann leibhéal cosanta an bhlaosc IP3X, agus is é IP2X an leibhéal cosanta idir urranna, agus tá gach ball struchtúrach miotail bunaithe go hiontaofa. Tá cainéal scaoilte brú ag gach urrann den phríomhchóras lúb le haghaidh sceite neamhspleách.

◆ bhlaosc agus deighilt

Déantar an bhlaosc agus an deighilt ar an trealamh lasc-aistrithe armúr-clad a bholtáil le pláta cruach fuar-rollta tar éis uirlisí meaisín CNC a phróiseáil agus a lúbadh. Dá bhrí sin, is féidir leis an trealamh cóimeáilte aonfhoirmeacht na dtoisí struchtúracha a chinntiú. Roinntear trealamh lasc lasc-aistrithe armúr i seomra breaker ciorcaid, príomhsheomra bus, seomra cábla agus seomra ionstraime sealaíochta, agus déantar gach cuid a dheighilt le críochdheighilt mhiotail bunaithe.

◆ Cart láimhe

Is féidir an lámh láimhe a roinnt ina lámhleabhar bristeoir ciorcaid, i gclaochladán voltais, i lámhdhéanta méadrúcháin, i lámhcheardaíocht aonraithe, srl. Tá suíomh tástála/leithlise ag an lámh láimhe agus tá suíomh oibre sa trealamh, agus tá gléas idirnasctha ag gach suíomh chun a chinntiú nach féidir leis an lámh láimhe bogadh go cas nuair a bhíonn sé sa dá phost thuas.

◆ urrann breaker ciorcaid

Tá rian ar leith suiteáilte sa urrann breaker ciorcaid le go mbogfaidh an lámh láimhe. Nuair a ghluaiseann an breaker ciorcaid idir an suíomh tástála agus an suíomh oibre, osclaíonn nó dúnann an comhla aonraithe go huathoibríoch, a chinntíonn nach dtéann an fhoireann i dteagmháil leis an gcomhlacht luchtaithe. Is féidir an lámh láimhe a oibriú leis an doras trealaimh dúnta, agus is féidir suíomh na láimhe láimhe sa trealamh a fheiceáil tríd an bhfuinneog breathnóireachta, agus ag an am céanna, is féidir aon chomharthaí feidhmiúla ar an lámh láimhe a fheiceáil.

◆ urrann bus

Téann an príomhbhus ó threalamh lasc-aistrithe armúr amháin go ceann eile agus socraítear é le busanna beaga brainse agus le boscaí teagmhála statacha, agus socraítear é le sleeves bus agus iad ag trasnú na bplátaí taobh de threalamh in aice láimhe. Glacann gach bus le insliú ilchodach.

◆ urrann cábla

Is féidir PT, lasc talún, arrester tintrí agus cáblaí iolracha a shuiteáil sa seomra cábla.

◆ Seomra sealaíochta

Is féidir comhpháirteanna tánaisteacha amhail comhpháirteanna rialaithe agus cosanta, ionstraimí méadraithe agus taispeána, agus táscairí monatóireachta beo a bheith feistithe ar an mbord agus ar an bpainéal sealaíochta faoi dhíon.

◆ Gléas idirnasctha

Tá gléas idirnasctha iontaofa ag an trealamh lasc-aistrithe armúr, a chinntíonn go héifeachtach sábháilteacht oibreoirí agus trealaimh;

Nuair a bhíonn an lasc talún sa suíomh lasmuigh, ní féidir leis an lámh láimhe ach bogadh ón suíomh tástála/leithlise go dtí an suíomh oibre; Agus ní féidir an doras cúil a oscailt, rud a choisceann isteach cearr isteach san eatramh leictrithe. Nuair a tharraingítear an trealamh go hiomlán as an trealamh, nó nuair a bhíonn an lámh láimhe sa suíomh tástála/aonraithe sa trealamh agus nuair a dhéantar an lasc créithe a idirdhealú agus a dhíghlasáil, is féidir an lasc créithe a dhúnadh. Nuair a bhíonn an lámh láimhe sa suíomh oibre, ní féidir an lasc talún a dhúnadh. Cuireann sé cosc ​​ar an lasc talún a bheith á chasadh air trí dhearmad, agus cuireann sé cosc ​​ar an gcart láimhe bogadh go dtí an suíomh oibre nuair a bhíonn an lasc talún sa suíomh dúnta. Ach amháin nuair a bhíonn an t -uafás ciorcaid i suíomh na tástála/aonraithe nó an tsuímh oibre is féidir an breaker ciorcaid a oibriú; Thairis sin, tar éis an breaker ciorcaid a dhúnadh, ní féidir leis an lámh láimhe gluaiseacht, rud a chuireann cosc ​​ar an ualach beo an breaker ciorcaid a bhrú agus a tharraingt trí dhearmad. Is féidir idirnascadh leictreach a shuiteáil idir trealamh.

◆ Gléas créithe

Sa seomra cábla, tá barra bus 6 × 50mm2 ann, ar féidir leis dul tríd an trealamh in aice láimhe agus teagmháil mhaith a dhéanamh leis an trealamh.

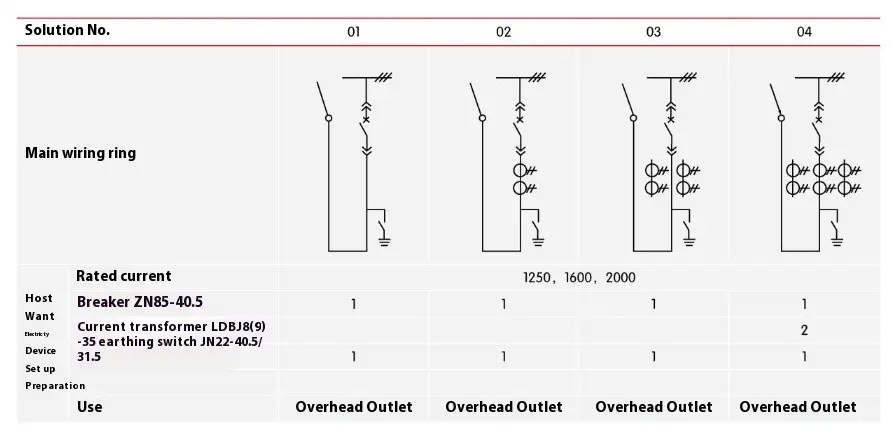

● Príomh -Scéim Sreangaithe

Tá 27 scéim shreangaithe tipiciúla a úsáidtear go coitianta le haghaidh an trealaimh lasc-aistrithe armúr-clad, ar féidir leo freastal ar riachtanais na gcábla ag teacht isteach agus ag dul as oifig, ag teacht isteach agus ag dul as oifig, ag teacht agus ag tomhas, ag cosaint, etc.

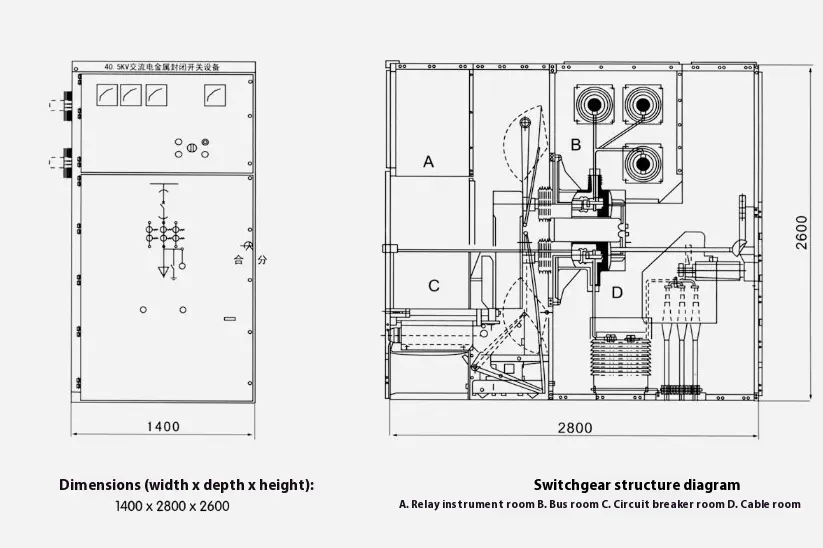

● Toisí struchtúracha agus léaráid scéimreach den trealamh lasc lasc-lasta armúr-clad
