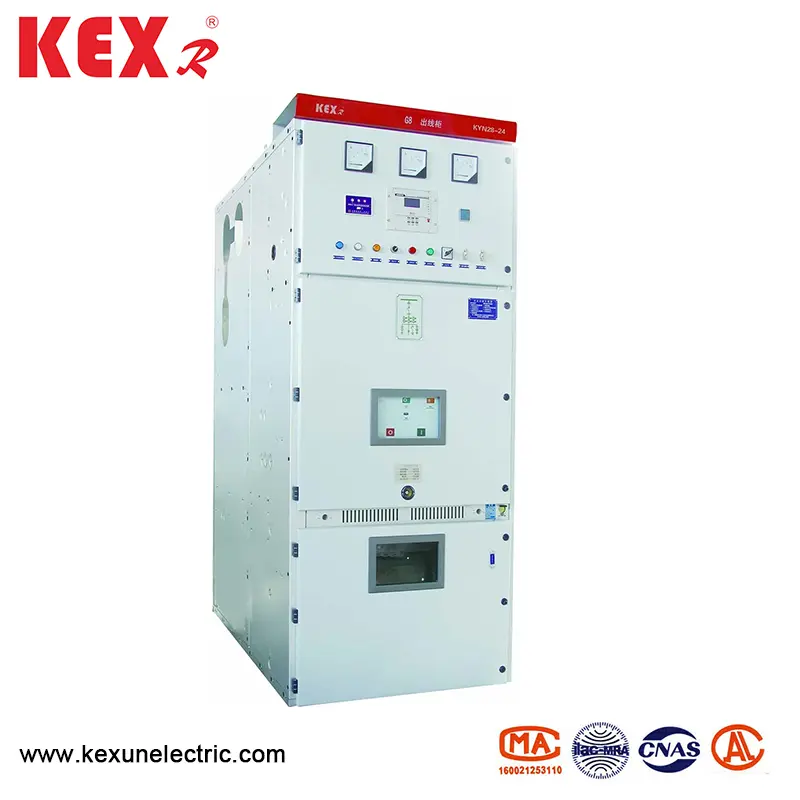

Trealamh lasc dúnta miotail atá cumhdaithe armúr-cumhdaithe

● Limistéar iarratais

Tá an trealamh lasc dúnta miotail atá ag aistriú miotail atá ag aistriú armúr-chineáil (dá ngairtear trealamh lasc anseo feasta) oiriúnach do chóras cumhachta faoi dhíon trí chéim 50/60Hz le voltas rátáilte de 24kV, agus úsáidtear é go príomha i ngléasraí cumhachta, fostáisiúin, fiontair thionsclaíocha agus mhianadóireachta agus ciorcailí ard-ardú agus ciorcaid a chosaint agus a rialú. Tá feidhmeanna éagsúla ag trealamh lasc Kyn28-24 chun mí-obráid a chosc, lena n-áirítear cosc ​​a chur ar an lámh láimhe gluaiseacht le hualach, cosc ​​a chur ar an lasc talún an breaker ciorcaid a dhúnadh, cosc ​​a chur ar an athrú talún ó dhúnadh le leictreachas, agus cosc ​​a chur air dul isteach san urrann beo trí dhearmad. Tá an trealamh lasc-lasc miotail atá ag aistriú miotail atá ag aistriú armúr-chiorcaid le VS1-24 feistithe le handcart ciorcad folúis VS1-24 Sraith VS1-24 agus an lámh láimhe de chuid YD4G-24 Séalaithe Ciorcad Fholúis Séalaithe le feidhmíocht den scoth. Tá comhpháirteanna rialaithe agus cosanta iontaofa agus iontaofa ag an gciorcad tánaisteach de threalamh lasc; Glacann an bus ábhar inslithe teasa nó modhanna inslithe eapocsa-brataithe, is é an cruth leictreoid a uasmhéadú, agus tá an comhlacht comh-aireachta dlúth i struchtúr. Is trealamh dáilte cumhachta é le ardteicneolaíocht, feidhmíocht chobhsaí, struchtúr réasúnta, úsáid áisiúil, sábháilteacht agus iontaofacht.

● Caighdeán Déantúsaíochta Táirgí

Comhlíonann an trealamh lasc dúnta miotail atá ag aistriú miotail atá cumhdaithe armúr-chineáil faoi bhun na gcaighdeán:

◆ Comhordú inslithe GB 311.1 Trealamh Tarchur agus Trasfhoirmiú Cumhachta Ardvoltais

◆ GB1984 Breaker Ciorcad AC ardvoltais

◆ GB39063.6KV ~ 40.5KV AC lascthrealamh iata agus trealamh rialaithe

◆ GB/T11022 Ceanglais theicniúla choiteanna na gcaighdeán le haghaidh lascthrealamh ardvoltais agus ControlGear. ◆ Ceanglais theicniúla choiteanna IEC 60694 Caighdeán le haghaidh lascthrealamh ardvoltais agus ControlGear. ◆ IEC 62271-200: 2003 lascthrealamh ardvoltais agus ControlGear Cuid 200: Voltas rátáilte 1kV os cionn 52kV agus faoi bhun lascthrealamh agus trealamh rialaithe faoi iamh AC.

● Paraiméadar Teicniúil

● Prionsabal struchtúir agus oibre

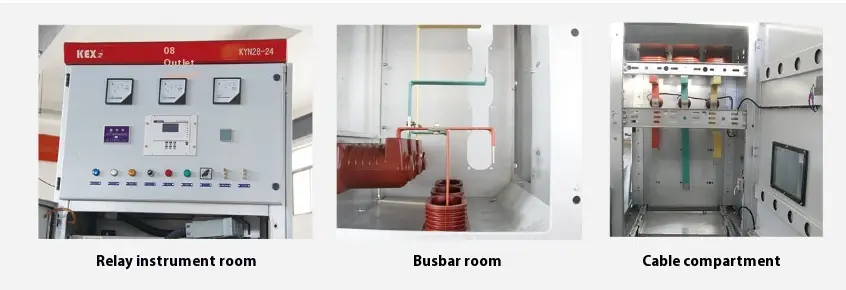

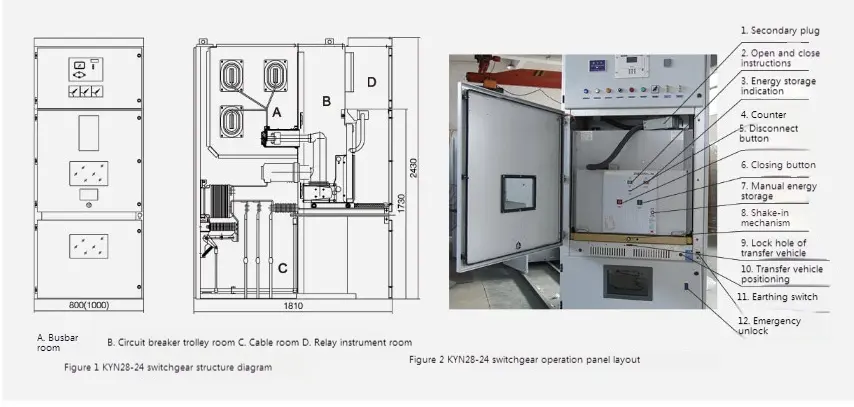

Is éard atá i dtrealamh lasc dúnta miotail atá ag aistriú miotail atá ag aistriú ná comh-aireacht agus codanna inbhainte (ar a dtugtar cairt láimhe). Tá an comh -aireacht roinnte i roinnt urranna feidhmiúla le landairí miotail, amhail seomra bus, seomra breaker ciorcaid, seomra cábla agus seomra ionstraime sealaíochta. Is féidir le codanna inbhainte den lascthrealamh a bheith feistithe le handcart breaker ciorcad i bhfolús, le handcart claochladáin voltais, le tintreach Arrester handcart, le handcart aonraithe agus le handcart fuse.

● Príomhghnéithe struchtúracha

Is féidir lascthrealamh a shocrú ar ais nó a shuiteáil i gcoinne an bhalla, a fheabhsaíonn sábháilteacht agus solúbthacht lasc-orlach amháin, ach a laghdaíonn an spás urláir freisin.

◆ An bhlaosc

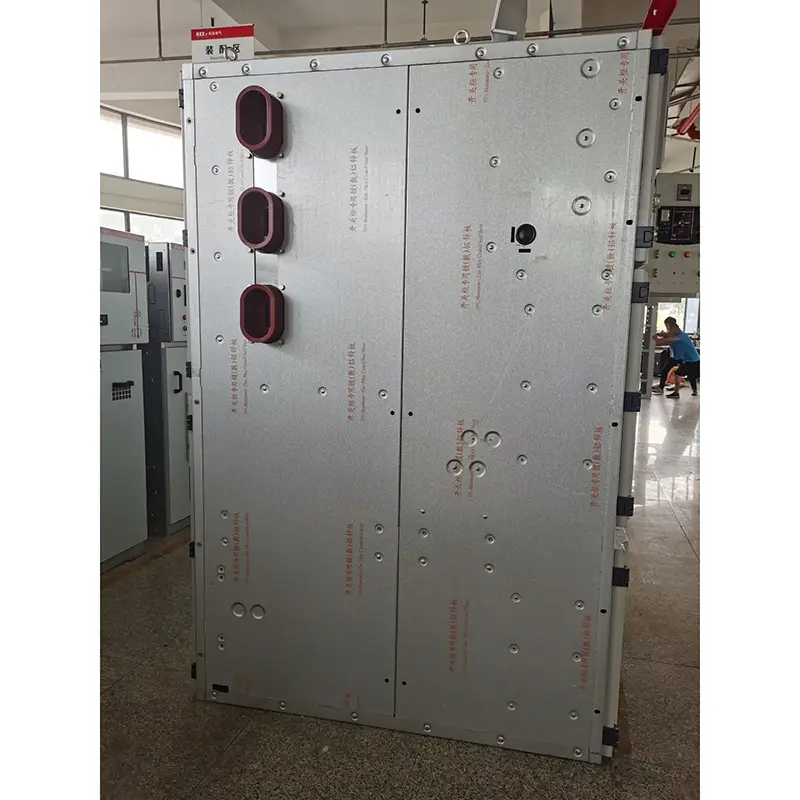

Déantar an bhlaosc de threalamh lasc dúnta miotail a aistríonn miotal atá cumhdaithe ag Kyn28-24 de phláta cruach alúmanaim-since atá brataithe le halúmanam allmhairithe, a phróiseáiltear le huirlis mheaisín CNC agus a dhéantar trí phróiseas ilfhillte. Tá beacht ard agus friotaíocht láidir creimthe agus friotaíocht ocsaídiúcháin ag an gcomh -aireacht iomlán, agus mar gheall ar theicneolaíocht ilfhillte a ghlacadh, tá an comh -aireacht níos éadroime i meáchan foriomlán, níos airde i neart meicniúil agus tá cuma álainn air ná caibinéid trealaimh eile dá samhail. Glacann an comh-aireacht struchtúr cóimeáilte, atá ceangailte le cnó saileach agus bolt ard-neart, ionas go ndéantar an timthriall próiseála agus táirgthe a ghiorrú, go bhfuil na codanna uilíoch, go bhfuil an spás urláir beag, agus go bhfuil eagrú an táirgthe áisiúil.

◆ An charr láimhe

Tá an chnámharlach láimhe déanta as pláta cruach tanaí agus tá uirlis Meaisín CNC le chéile. Tá cruinneas meaitseála ard ag an gcart láimhe agus ag an gcomh -aireacht, agus tá an t -idirghlas meicniúil sábháilte, iontaofa agus solúbtha. Is féidir an lámh láimhe a roinnt ina lámhleabhar briste ciorcaid, i gclaochladán voltais, handcart méadraithe, i lámhdhéanta aonraithe, srl. Tá suíomh dícheangailte/tástála agus suíomh oibre sa chomh -aireacht sa chomh -aireacht, agus tá gléas suite ag gach suíomh. Chun a chinntiú go bhfuil siad iontaofa. Déantar gach cineál cairteacha láimhe a thiomáint agus a tharraingt siar trí shlacanna scriú, atá éadrom agus solúbtha le feidhmiú agus atá oiriúnach don phearsanra atá ar dualgas. Nuair is gá an lámh láimhe a bhaint den chomh -aireacht, is féidir é a thógáil amach go caoithiúil le trucail aistrithe speisialta le haghaidh cigireachtaí agus cothabhála éagsúla. Nuair a iompraítear an carr reatha láimhe isteach i seomra breaker ciorcad na comh -aireachta, is féidir é a chur faoi ghlas go hiontaofa sa suíomh lasmuigh/tástála, agus taispeánann solas an táscaire comh -aireachta a sheasamh. Ach amháin tar éis an lámh láimhe a bheith faoi ghlas go hiomlán an féidir an mheicníocht tiomána scriú luaidhe a chroitheadh ​​chun an lámh láimhe a bhrú go dtí an suíomh oibre. Nuair a shroicheann an lámh láimhe an suíomh oibre, méadaíonn fórsa oibriúcháin an láimhseála tiomána go tobann agus ní féidir é a rothlú, agus léiríonn a sholas táscaire suímh comhfhreagrach a sheasamh. Is féidir leis an gclog mheicniúil de chuid láimhe a chinntiú go hiontaofa nach féidir an breaker ciorcaid a dhúnadh ach amháin nuair a bhíonn an lámh láimhe sa suíomh oibre nó sa suíomh tástála; Thairis sin, ní féidir leis an lámh láimhe ach bogadh nuair a bhíonn an breaker ciorcaid sa stát oscailte.

◆ Gléas faoisimh brú

Tá feistí faoisimh brú suiteáilte os cionn an tseomra láimhe, an tseomra bus agus an tseomra cábla. Nuair a tharlaíonn lochtanna san urrann agus sa stua, ardaíonn an brú aeir taobh istigh den lascthrealamh, agus dúntar an doras comh-aireachta le fáinne rónta speisialta atá suiteáilte ar an doras tosaigh, agus osclaítear an pláta miotail faoisimh brú go huathoibríoch chun brú agus gás ardteochta a scaoileadh, rud a chinntíonn sábháilteacht na n-oibreoirí agus an lasc.

◆ An breiseán tánaisteach a bhí idirnasctha leis an lámh láimhe.

Baintear an nasc tánaisteach idir an lascthrealamh agus an lámh láimhe amach tríd an mbreiseán tánaisteach a theagmháil, atá ceangailte leis an lámh láimhe trí fheadán teileascópach rocach níolóin, agus tá an soicéad tánaisteach suiteáilte ar dheis uachtarach an trealaimh láimhe. Ach amháin nuair a bhíonn an lámh láimhe sa suíomh tástála/as an féidir an breiseán tánaisteach a phlocáil isteach nó a dhíphlugáil. Tá an breiseán tánaisteach faoi ghlas nuair a théann an lámh láimhe isteach sa suíomh oibre. Ciorcad Ciorcad Handcart atá feistithe le leictreamaighnéad dúnta agus glasála, sula bhfuil an breiseán tánaisteach ceangailte, tá an mheicníocht deiridh de chrann láimhe faoi ghlas ag leictreamaighnéad, agus ní féidir é a oscailt ach, mar sin ní féidir é a dhúnadh.

◆ Gléas taispeána luchtaithe

Is féidir gléas taispeána beo a fheistiú ar an lascthrealamh chun oibriú an chiorcaid phríomhúil a bhrath, arb é atá ann braiteoir ardvoltais agus taispeáint. The device can prompt the charging status of the high-voltage circuit, and can also cooperate with the electromagnetic lock to forcibly lock the operating handle, the cabinet door and the adjacent cabinets, so as to achieve the purposes of preventing the handcart from moving and isolating with load, preventing the grounding switch from closing with charging, and preventing it from entering the charging interval by mistake, and improving the error-proof performance of táirgí tacaíochta.

◆ Cosc a chur ar chomhdhlúthú

D'fhonn comhdhlúthú sa chomhshaol a chosc le taise ard nó athrú teochta mór, suiteáiltear téitheoirí leictreacha sa seomra breaker ciorcaid agus sa seomra cábla faoi seach, chun timpistí inslithe a chosc faoi na coinníollacha oibriúcháin thuas.

◆ Gléas talún

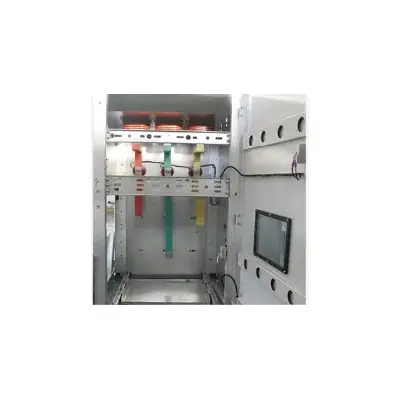

Tá barra copair 5 × 40mm2 sa seomra cábla, a ritheann trí na caibinéid in aice láimhe agus a bhfuil baint mhaith aige leis na caibinéid chun comhpháirteanna atá bunaithe go díreach a úsáid. Toisc go bhfuil an comh-aireacht iomlán spliced ​​le plátaí since alúmanaim-brataithe, tá an comh-aireacht iomlán i riocht maith, ag cinntiú sábháilteacht na n-oibreoirí agus iad ag bualadh leis an gcomh-aireacht.
