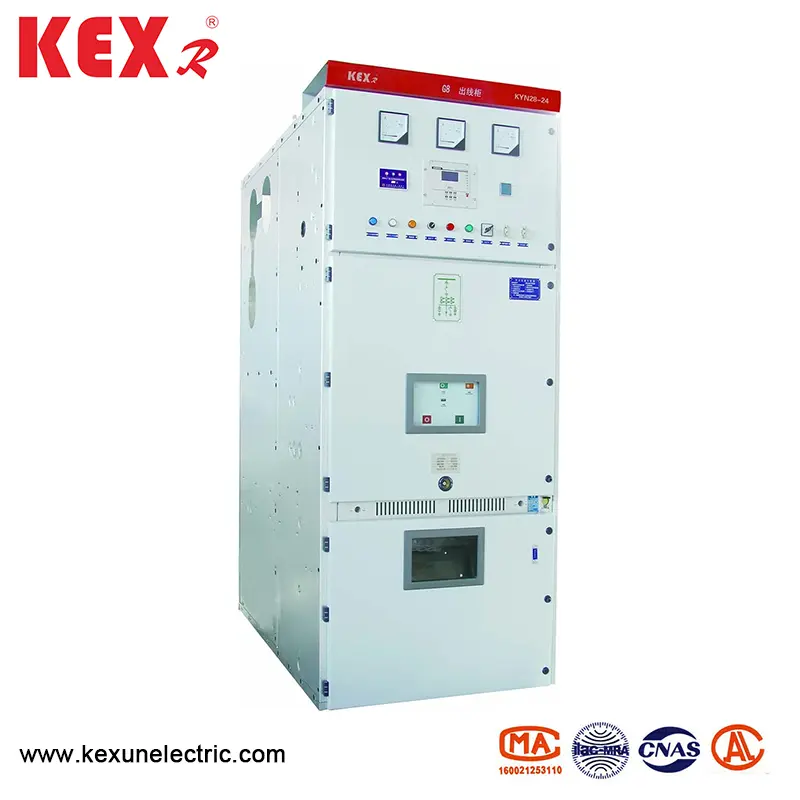

Lascthrealamh dúnta miotail aistrithe armúr-cumhdaithe

● brí samhail

● Coinníollacha úsáide

◆ Gnáthchoinníollacha úsáide

▶ Teocht chomhthimpeallach: -15 ~ 40 ℃, agus an meán laistigh de 24 uair an chloig níos lú ná 35 ℃.

▶ Taise: an meán taise laethúil níos lú ná 95%; An meán taise míosúil níos lú ná 90%;

▶ Brú Gaile: Níl an meánbhrú gaile in aghaidh an lae níos mó ná 2.2kpa ； Ní sháróidh an meánbhrú gaile míosúil uisce 1.8kpa ；;

▶ Airde: Ba chóir go mbeadh an t-airde de lascthrealamh dúnta miotail aistrithe armúr-clad níos lú ná 1000 m

▶ Ní léir go bhfuil an t -aer máguaird truaillithe ag deannach, salann, gás creimneach agus/nó indóite, gaile nó sprae salainn;

▶ Is féidir neamhaird a dhéanamh ar chreathadh nó ar ghluaisne talún ón taobh amuigh de threalamh lasctha agus trealamh rialaithe

▶ Ní sháraíonn aimplitiúid an chur isteach leictreamaighnéadaigh a tharlódh sa chóras tánaisteach 1.6kV.

◆ Coinníollacha Speisialta Úsáide

Nuair a úsáidtear é faoi ghnáthchoinníollacha comhshaoil ​​thar na cinn a shonraítear i GB/T1022, is féidir leis an gcuideachta agus úsáideoirí comhaontú a dhéanamh agus teacht ar chomhaontú maidir le coinníollacha oibriúcháin speisialta.

D'fhonn comhdhlúthú a chosc, an lascthrealamh dúnta miotail atá ag aistriú miotail atá cumhdaithe armúr

Tá téitheoir feistithe air, agus ba chóir é a úsáid nuair a bhíonn an lascthrealamh i stát fuireachais. Ba chóir aird a thabhairt freisin ar an téitheoir a chur i bhfeidhm nuair a bhíonn an lascthrealamh i ngnáthoibríocht.

● Paraiméadar teicniúil an lascthrealamh dúnta miotail atá ag aistriú armúr-clad

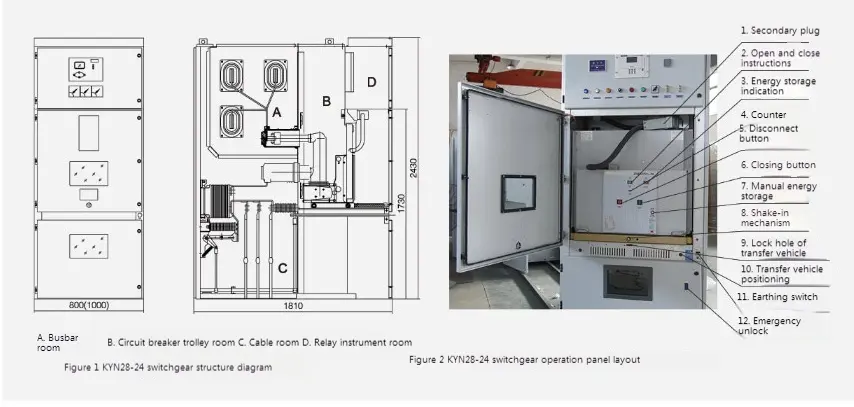

● cur síos gairid ar an struchtúr

Is éard atá sa lascthrealamh dúnta miotail atá ag aistriú miotail atá ag aistriú ná comh-aireacht agus codanna inbhainte (ar a dtugtar cairt láimhe go coitianta). Tá an lascthrealamh roinnte i roinnt urranna feidhmiúla le landairí miotail, amhail seomra bus, seomra breaker ciorcaid, seomra cábla agus seomra ionstraime sealaíochta. Is féidir le codanna inbhainte den lascthrealamh a bheith feistithe le handcart breaker ciorcad i bhfolús, le handcart claochladáin voltais, le tintreach Arrester handcart, le handcart aonraithe agus le handcart fuse.

● Saintréithe na bpríomh -chomhpháirteanna

◆ An bhlaosc

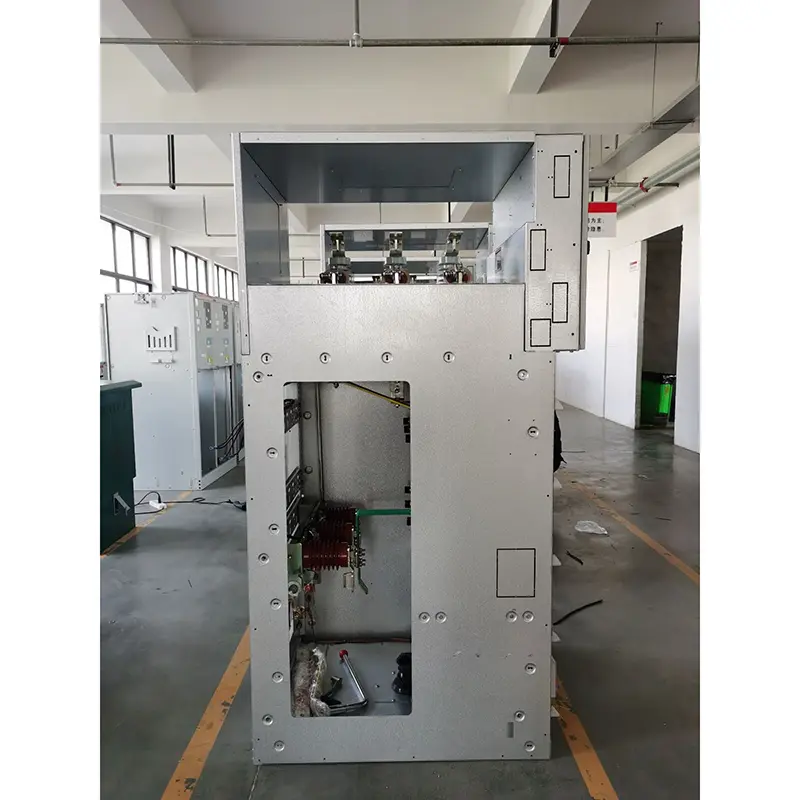

Déantar an bhlaosc de threalamh lasc dúnta miotail a aistríonn miotal atá cumhdaithe ag Kyn28-24 de phláta cruach alúmanaim-since atá brataithe le halúmanam allmhairithe, a phróiseáiltear le huirlis mheaisín CNC agus a dhéantar trí phróiseas ilfhillte. Tá beacht ard agus friotaíocht láidir creimthe agus friotaíocht ocsaídiúcháin ag an gcomh -aireacht iomlán, agus mar gheall ar theicneolaíocht ilfhillte a ghlacadh, tá an comh -aireacht níos éadroime i meáchan foriomlán, níos airde i neart meicniúil agus tá cuma álainn air ná caibinéid trealaimh eile dá samhail. Glacann an comh-aireacht struchtúr cóimeáilte, atá ceangailte le cnó saileach agus bolt ard-neart, ionas go ndéantar an timthriall próiseála agus táirgthe a ghiorrú, go bhfuil na codanna uilíoch, go bhfuil an spás urláir beag, agus go bhfuil eagrú an táirgthe áisiúil.

◆ An charr láimhe

Tá an chnámharlach láimhe déanta as pláta cruach tanaí agus tá uirlis Meaisín CNC le chéile. Tá cruinneas meaitseála ard ag an gcart láimhe agus ag an gcomh -aireacht, agus tá an t -idirghlas meicniúil sábháilte, iontaofa agus solúbtha. Is féidir an lámh láimhe a roinnt ina lámhleabhar briste ciorcaid, i gclaochladán voltais, handcart méadraithe, i lámhdhéanta aonraithe, srl. Tá suíomh dícheangailte/tástála agus suíomh oibre sa chomh -aireacht sa chomh -aireacht, agus tá gléas suite ag gach suíomh. Chun a chinntiú go bhfuil siad iontaofa. Déantar gach cineál cairteacha láimhe a thiomáint agus a tharraingt siar trí shlacanna scriú, atá éadrom agus solúbtha le feidhmiú agus atá oiriúnach don phearsanra atá ar dualgas. Nuair is gá an lámh láimhe a bhaint den chomh -aireacht, is féidir é a thógáil amach go caoithiúil le trucail aistrithe speisialta le haghaidh cigireachtaí agus cothabhála éagsúla. Nuair a iompraítear an carr reatha láimhe isteach i seomra breaker ciorcad na comh -aireachta, is féidir é a chur faoi ghlas go hiontaofa sa suíomh lasmuigh/tástála, agus taispeánann solas an táscaire comh -aireachta a sheasamh. Ach amháin tar éis an lámh láimhe a bheith faoi ghlas go hiomlán an féidir an mheicníocht tiomána scriú luaidhe a chroitheadh ​​chun an lámh láimhe a bhrú go dtí an suíomh oibre. Nuair a shroicheann an lámh láimhe an suíomh oibre, méadaíonn fórsa oibriúcháin an láimhseála tiomána go tobann agus ní féidir é a rothlú, agus léiríonn a sholas táscaire suímh comhfhreagrach a sheasamh. Is féidir leis an gclog mheicniúil de chuid láimhe a chinntiú go hiontaofa nach féidir an breaker ciorcaid a dhúnadh ach amháin nuair a bhíonn an lámh láimhe sa suíomh oibre nó sa suíomh tástála; Thairis sin, ní féidir leis an lámh láimhe ach bogadh nuair a bhíonn an breaker ciorcaid sa stát oscailte.

◆ urrann

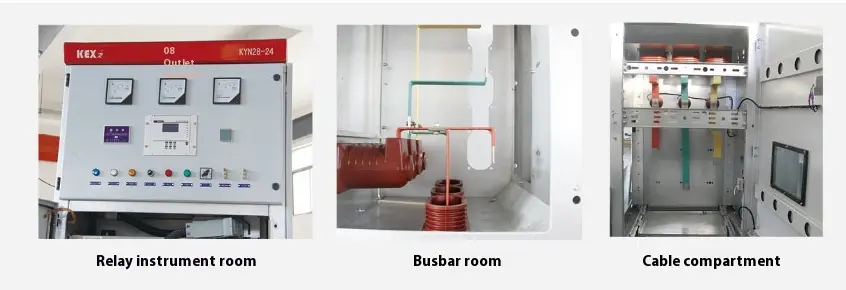

Is iad na príomh -chomhpháirteanna leictreacha den lascthrealamh ná a gcuid urranna neamhspleácha, eadhon: Seomra láimhe, seomra bus, seomra cábla, seomra ionstraime sealaíochta, srl. Sroicheann leibhéal cosanta gach urranna IP2X. Ach amháin i gcás an tseomra ionstraime sealaíochta, tá bealaí faoisimh brú ag na trí urrann eile faoi seach. Mar gheall ar an gcineál lár, tá méadú mór tagtha ar spás an tseomra cábla, mar sin is féidir leis an trealamh cáblaí iomadúla a nascadh go comhthreomhar.

▶ Deighleog bus A: Tá an príomhbhus ceangailte le splicing aonair, atá socraithe ag bus brainse (bosca teagmhála statach) agus príomhshuim inslithe bus. Is iad na príomhbhusanna agus an bus comhionannas vótaí copair le trasghearradh dronuilleogach, agus úsáidtear barraí bus dúbailte le haghaidh ualach reatha trom. Maidir le riachtanais speisialta, is féidir an bus a chlúdach le muinchille teasa atá crapadh agus bosca clúdaigh inslithe saincheaptha. Suiteáiltear bushings inslithe idir busanna de chaibinéid in aice láimhe, ar féidir leo an timpiste sa urrann a theorannú go héifeachtach gan leathadh chuig caibinéid eile i gcás stua locht inmheánach.

▶ Ciorcad Breaker Urrann B: Tá ráillí suiteáilte ar an dá thaobh den urrann le go bhféadfaidh an lámh láimhe bogadh ón suíomh lasmuigh/tástála go dtí an suíomh oibre sa chomh -aireacht. Tá críochdheighilt (comhla) an bhosca teagmhála statach suiteáilte ag cúlbhalla an tseomra láimhe. Nuair a ghluaiseann an lámh láimhe ón suíomh Off/tástála go dtí an suíomh oibre, osclaítear na comhlaí uachtaracha agus íochtaracha ar bhéal an bhosca teagmhála statach go huathoibríoch i gcomhar leis an lámh láimhe. Nuair a ghluaiseann tú sa treo eile, dúnfaidh an chomhla go huathoibríoch go dtí go n -éireoidh an lámhchiste go dtí suíomh áirithe agus go gclúdaíonn sé go sábháilte an bosca teagmhála statach, agus mar sin ina leithlisiú éifeachtach. Toisc nach bhfuil aon nasc idir an comhla uachtarach agus an comhla íochtarach, is féidir an comhla ar an taobh beo a chur faoi ghlas le linn cothabhála, rud a chinntíonn nach dtéann an pearsanra cothabhála i dteagmháil leis an gcomhlacht beo. Is féidir an lámh láimhe a oibriú freisin nuair a dhúnfar doras an tseomra breaker ciorcaid. Tríd an fhuinneog breathnóireachta ar an doras, is féidir leat breathnú ar shuíomh na láimhe láimhe san urrann, na treoracha oscailte agus dúnta agus an staid stórála fuinnimh.

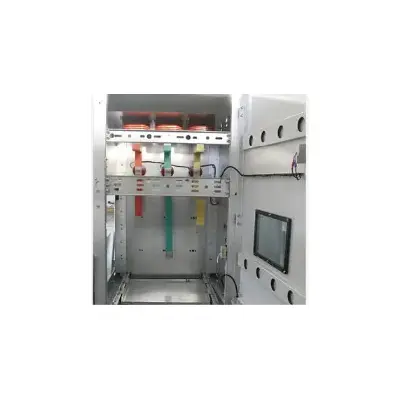

▶ Urrann cábla C: Tógtar lascthrealamh dúnta miotail atá ag aistriú miotail atá ag aistriú go mór i lár, mar sin tá spás mór ag an urrann cábla. Tá an claochladán reatha agus an lasc talún suiteáilte ar chúlbhalla an urranna (is féidir an lasc talún a shuiteáil i lár an chomh -aireachta lasc de réir riachtanais an chustaiméara), agus tá an tintreach arrester suiteáilte sa chuid íochtarach den urrann. Tar éis an t -uafás láimhe agus an críochdheighilt chothrománach inbhainte a bhaint, is féidir leis na tógálaithe dul isteach sa chomh -aireacht ón tosach le haghaidh suiteála agus cothabhála. Is féidir na seoltóirí nasctha cábla sa seomra cábla a nascadh go comhthreomhar le 1-3 chábla in aghaidh na céime, agus is féidir 6 chábla a nascadh go comhthreomhar le gach céim nuair is gá. Ullmhaítear an pláta séalaithe miotail sliotáilte inscortha nó an pláta séalaithe miotail neamh-mhaighnéadach ag bun an urrann chábla chun tógáil áisiúil a chinntiú.

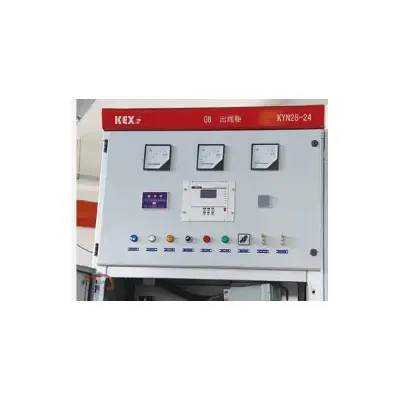

▶ Is féidir seomra ionstraime sealaíochta D: comhpháirteanna cosanta sealaíochta, ionstraimí, táscairí taispeána beo agus trealamh tánaisteach le riachtanais speisialta a shuiteáil sa seomra ionstraime sealaíochta. Tá an líne rialaithe leagtha síos sa trunking, agus tá pláta clúdaigh miotail ag an trunking, ar féidir leis an líne thánaisteach a leithlisiú ó na comhpháirteanna ardvoltais. Forchoimeádtar an trunking tosaigh ar chlé le haghaidh cáblaí rialaithe agus luaidhe-amach, agus cuirtear sreanga thánaisteacha agus poill snáithe cábla ar fáil do na codanna comhfhreagracha den phláta bun. Ar an bpláta uachtarach den seomra ionstraime sealaíochta, tá poll beag trasnaithe bus ann freisin atá áisiúil do thógáil. Nuair a shreangú, is féidir an pláta clúdaigh uachtarach den seomra ionstraime a oscailt chun suiteáil an bhus bheag a éascú.
