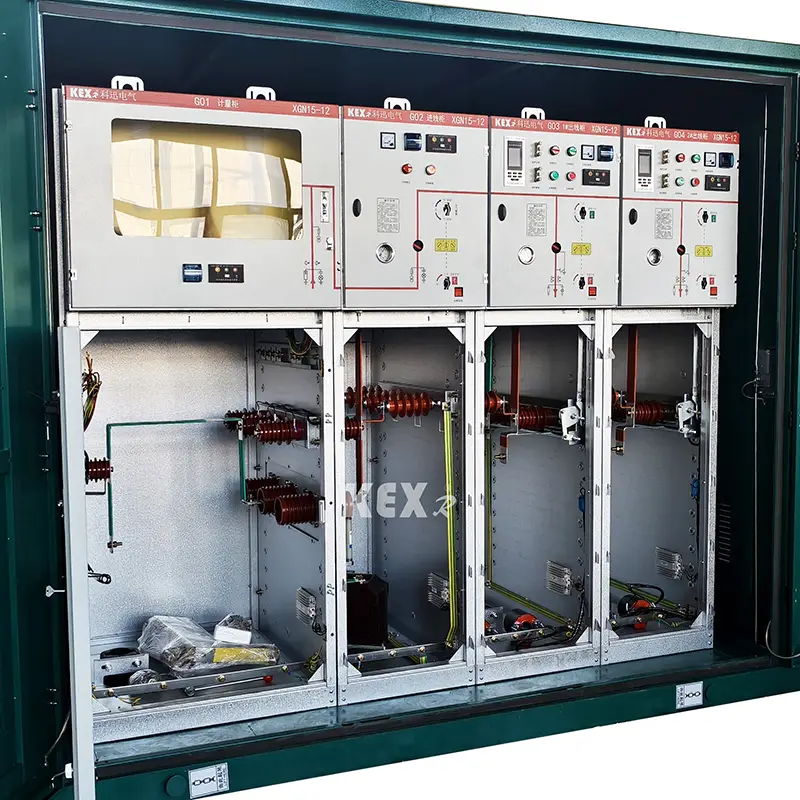

SF6 Ring Príomh-Aonad Comh-aireachta

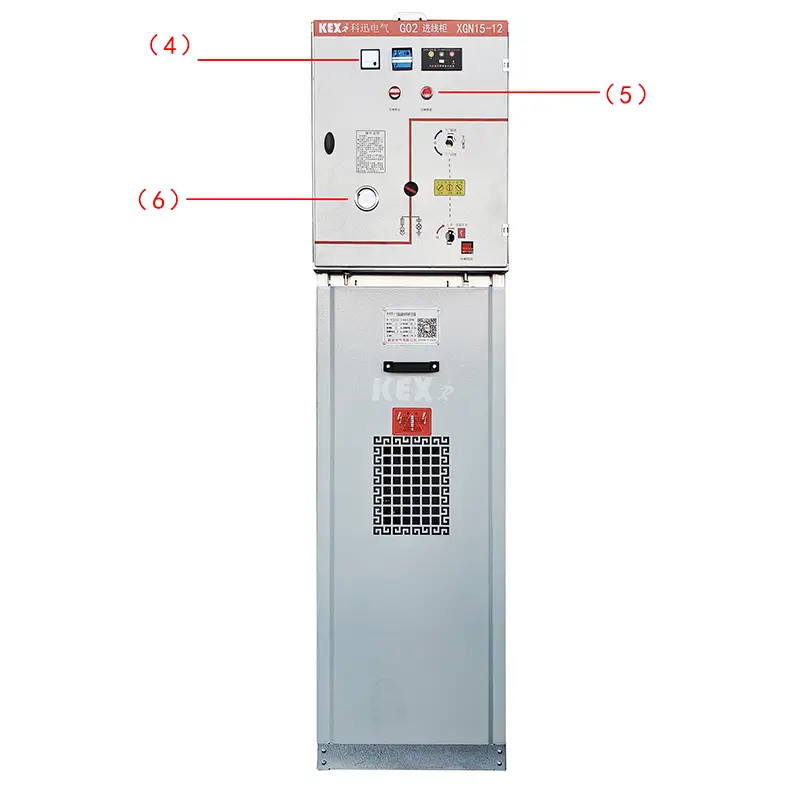

● Comhpháirteanna

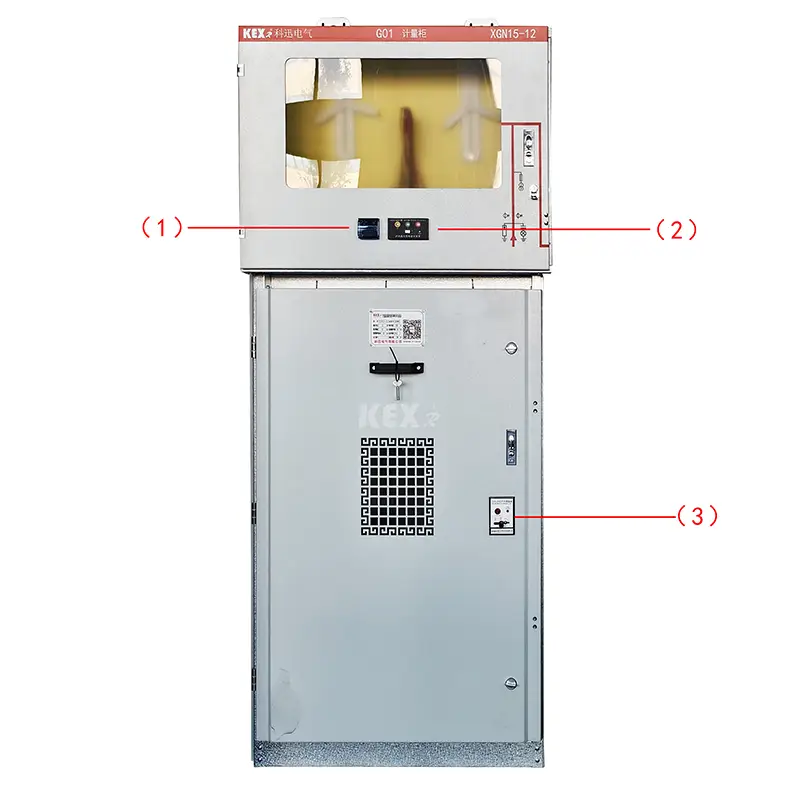

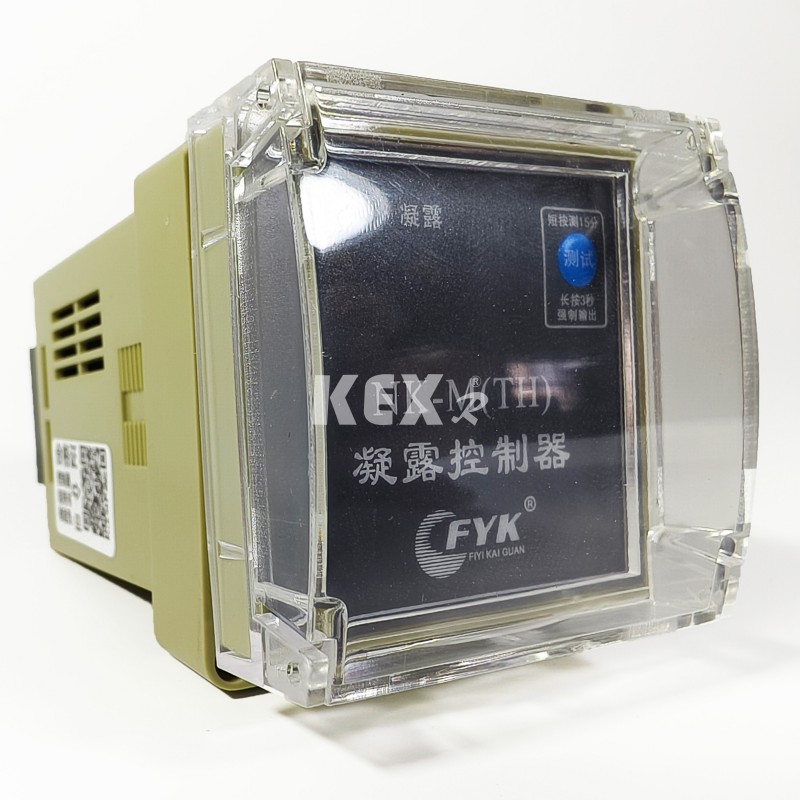

1. .Rialaitheoir comhdhlúthúcháin

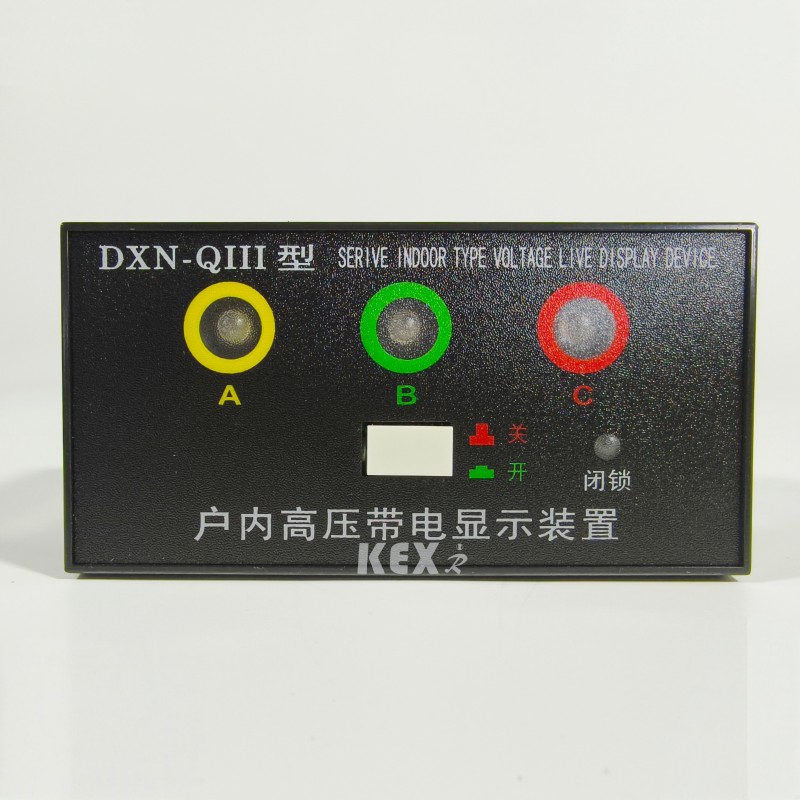

Taispeáint 2.Charged

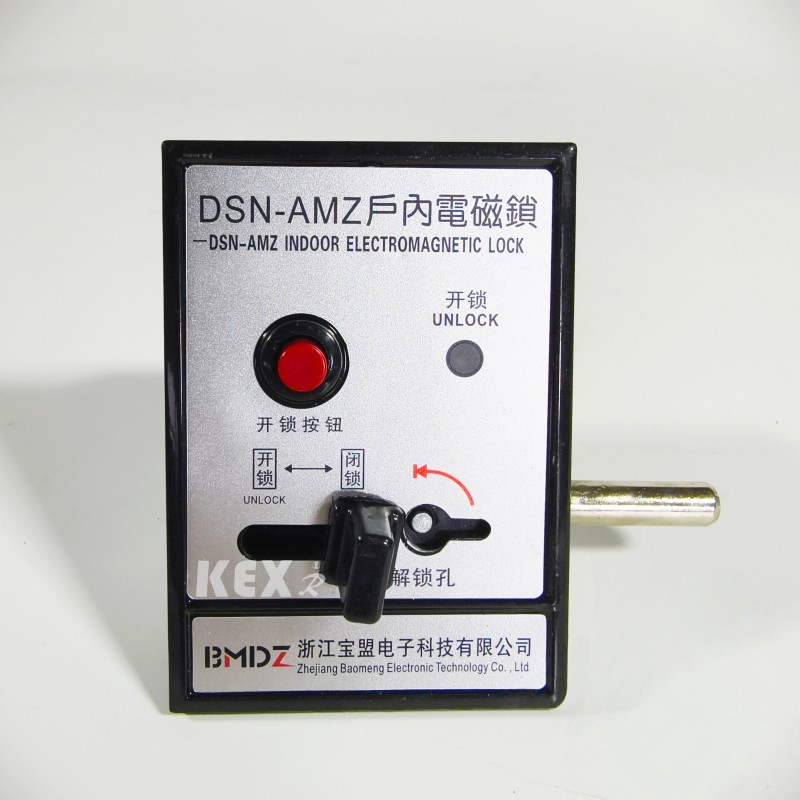

Glas leictreamaighnéadach 3.Indoor

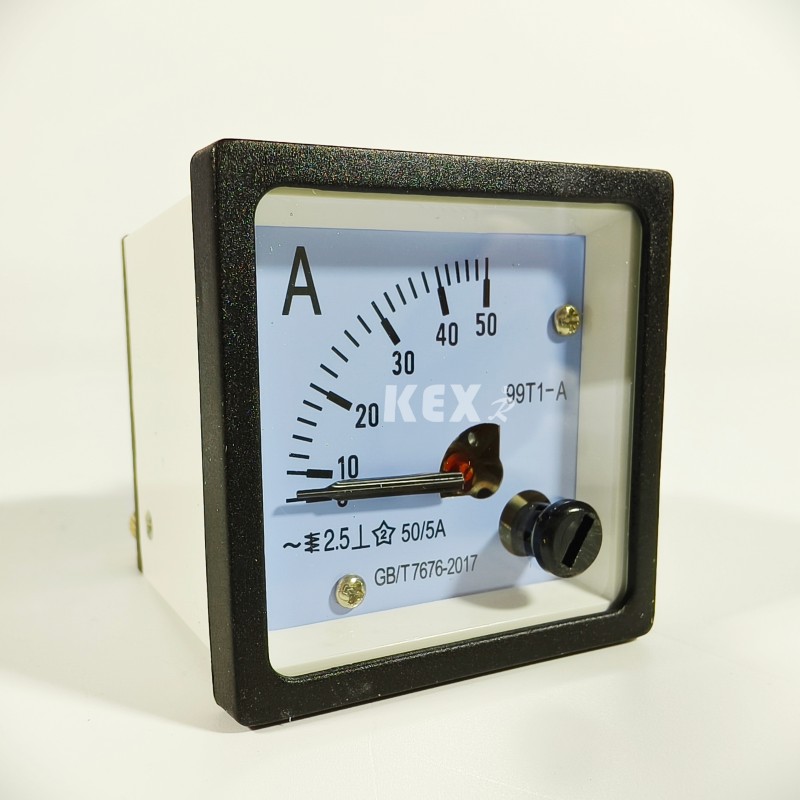

4. Aimpmhéadar

6.Baraiméadar

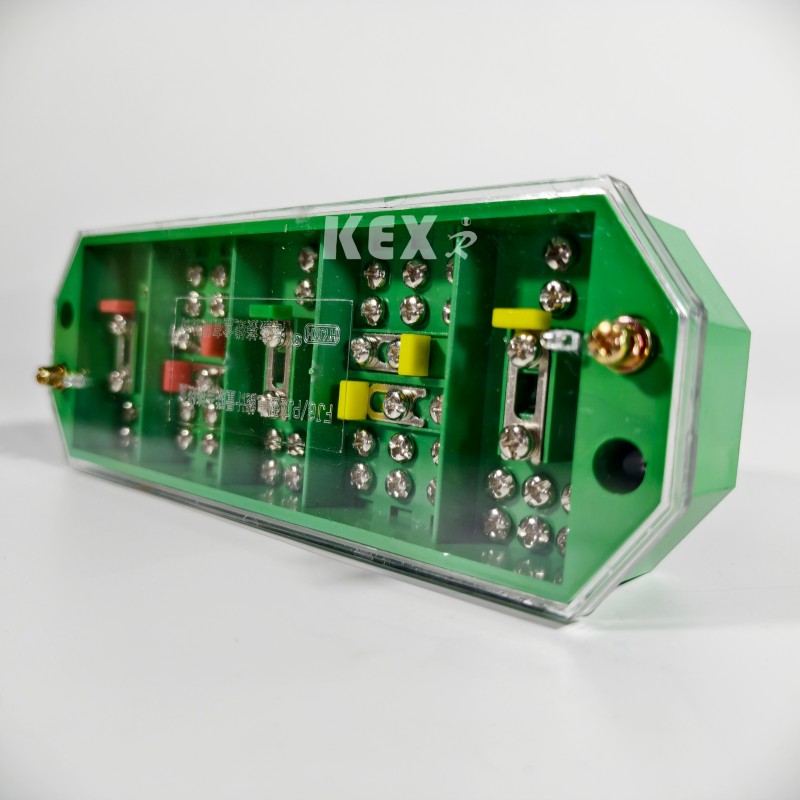

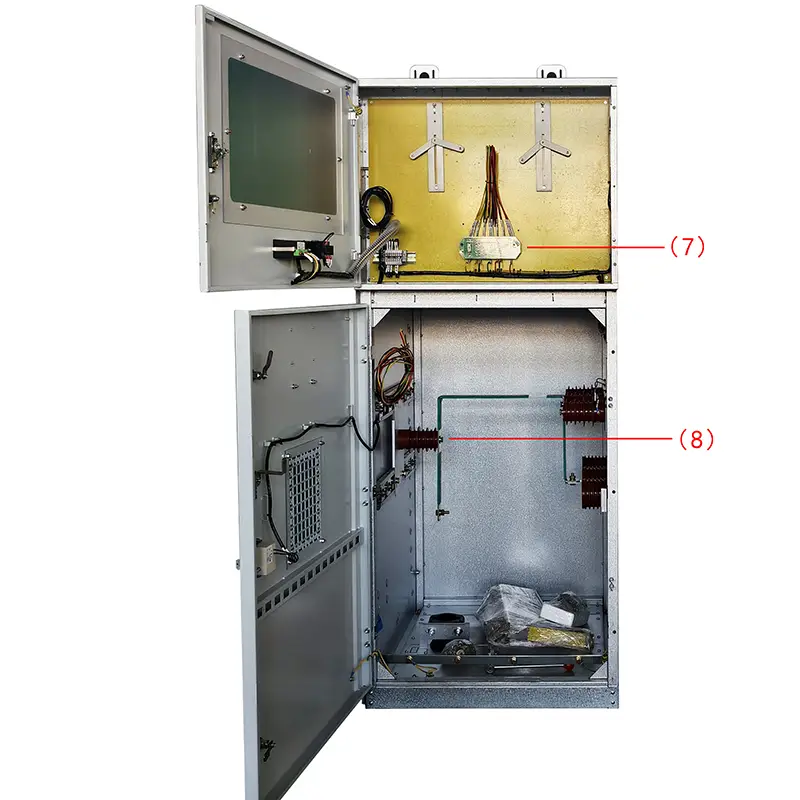

7. Cónascaire leictreach sreang 3 Céim 3

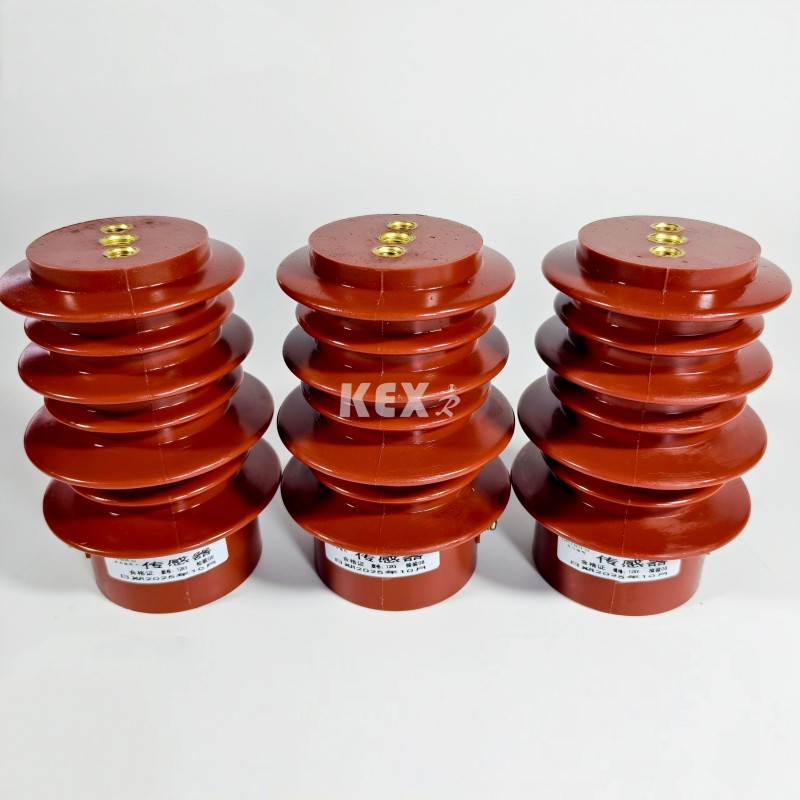

8.Transmitter

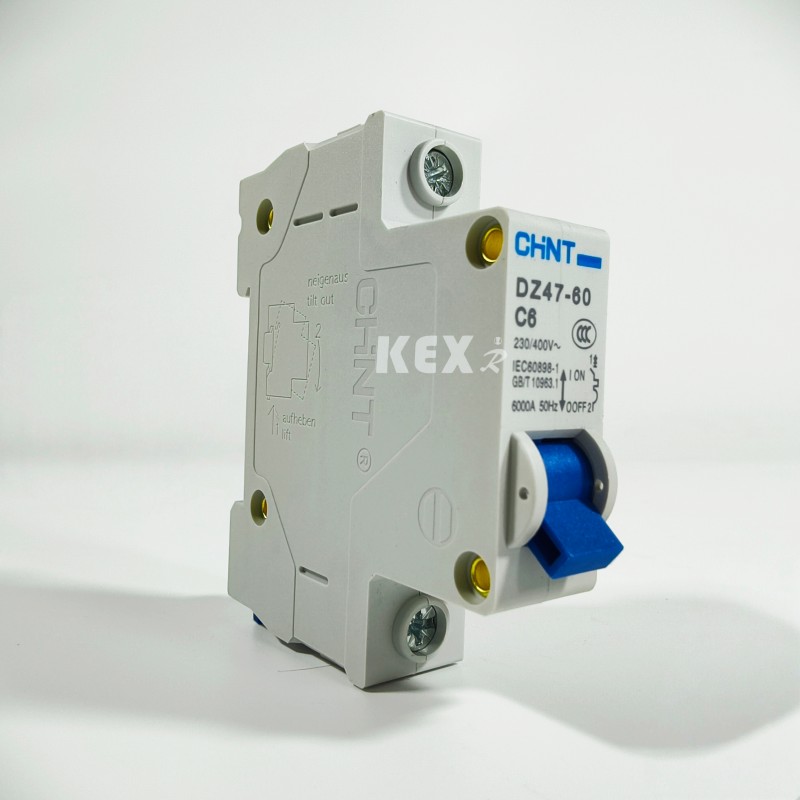

9. Mcb

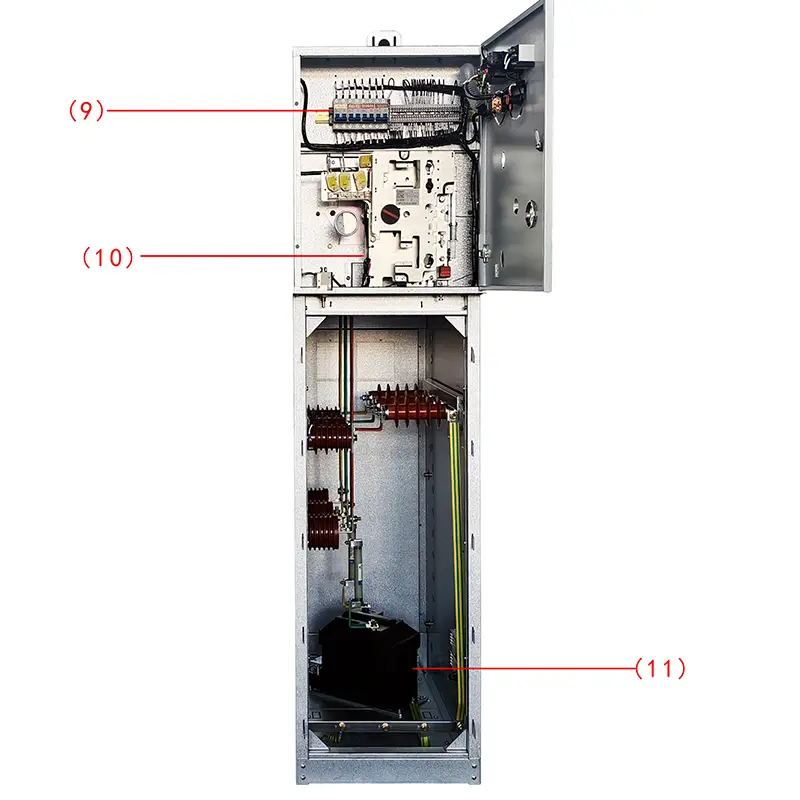

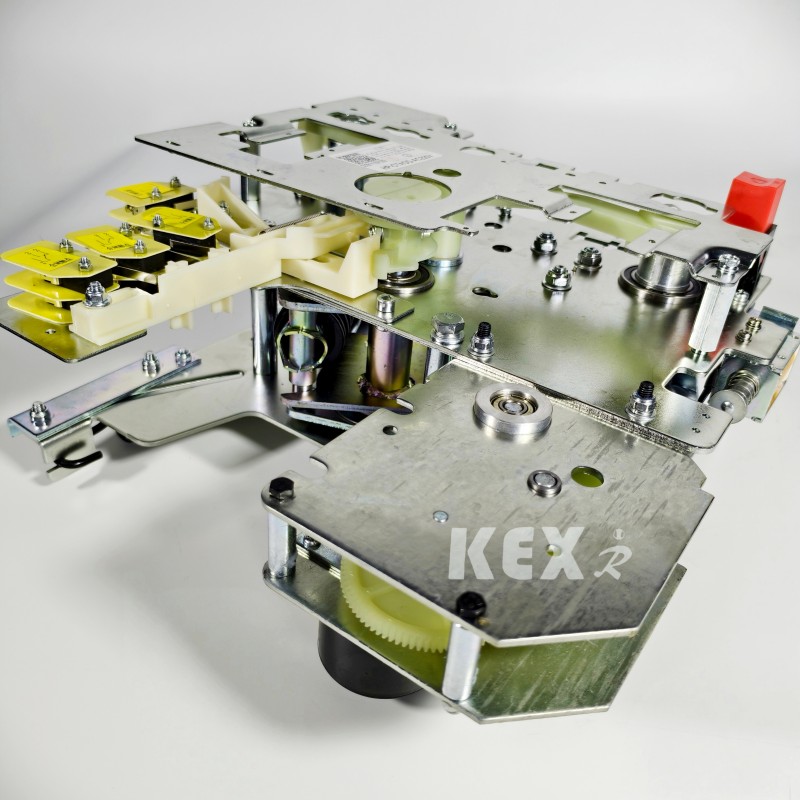

10. Meicníocht oibriúcháin

11.VT

● Coinníollacha a úsáid

XGN15-12 cineál modúlach SF6 Ring Príomh-Aonad Comh-Aireachta is glúin nua de lascthrealamh iamh miotail dhlúth agus inleathnaithe le lasc heicseafluairíd sulfair mar an lasc is mó agus insliú aeir don chomh-aireachta ar fad. Tá tréithe struchtúr simplí, oibriú solúbtha, comhghlasáil iontaofa agus suiteáil áisiúil aige, agus féadann sé réitigh theicniúla shásúla a sholáthar d'iarratais éagsúla agus riachtanais úsáideoirí éagsúla. Glacann sé teicneolaíocht braite agus an sealaíochta cosanta is déanaí, chomh maith le feidhmíocht theicniúil chun cinn agus scéim tionóil éadrom agus solúbtha, ar féidir leo freastal go hiomlán ar riachtanais athraitheacha an mhargaidh.

Glacann príomh-lasca Comh-Aireachta Príomhaonad XGN15-12 Ring SF6 FLN36 agus FLN48 faoi seach, lasca ualach SF6 agus SFG bunaidh ABB, agus is féidir scoradáin chiorcaid ABB VD4/S, HD4/S agus scoradáin chiorcaid VS1 a bheith feistithe freisin de réir riachtanais úsáideoirí.

● Timpeallacht Oibre

◆ Airde≤1000m

◆ Teocht Comhthimpeallach -25~40 ℃

◆ Ní mó ná 95% an meán-taise coibhneasta laethúil; Ní mó ná 90% an meán-taise coibhneasta míosúil;

◆ Cumas seismeach: 8 céim;

◆ Gan aon chreathadh agus tionchar foréigneach, agus áiteanna le tine, creimeadh ceimiceach agus guaiseacha pléasctha.

● Stadards

Buaileann Comh-Aireachta Príomh-Aonad Ring modúlach XGN15-12 SF6 na caighdeáin thíos

IEC298 ·IEC265 ·IECL29 ·IEC694 · IEC420 · IEC56 · IEC529 · IEC932 ·GB3804 ·GB3906 ·GB11022

● Tábla paraiméadar teicniúil na Comh-Aireachta Príomhaonad Ring modúlach XGN15-12 cineál SF6

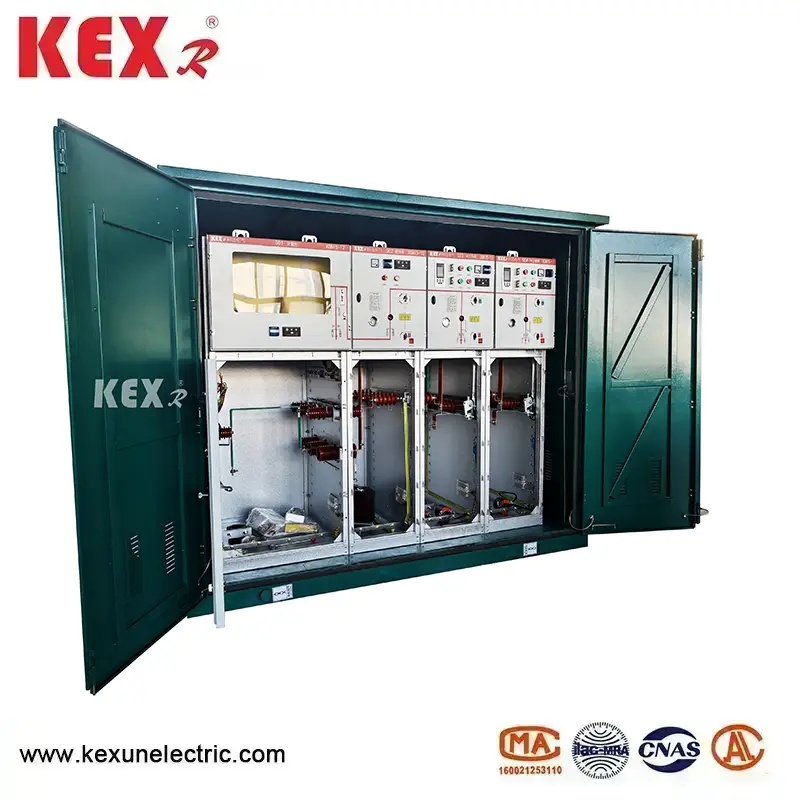

● Struchtúr na Comh-Aireachta Príomh-Aonad Ring modúlach XGN15-12 cineál

◆ Seomra Busbar: lasc ualach

Tá lasc ualaigh trí stáisiún suiteáilte sa seomra lasc. Déantar bhlaosc an lasc ualaigh de roisín eapocsa agus é a líonadh le heicseafluairíd sulfair (SF6 ) Is meán inslithe é an gás, agus is féidir S6F a shuiteáil sa seomra lasc de réir riachtanais an chustaiméara. Méadar dlús gáis nó méadar dlús gáis le teagmháil aláraim.

◆ Seomra cábla: meicníocht oibriúcháin, meicníocht comhghlasála agus seomra rialaithe ísealvoltais.

Tá go leor seomra cábla ag an gcomh-aireachta lasc ualaigh, a úsáidtear go príomha le haghaidh nasc cábla, ionas gur féidir cáblaí aon-chroí nó trí chroí a nascadh le cinn cábla neamhshielded simplí, agus ag an am céanna, gabhálaí tintreach, claochladán reatha, lasc talún níos ísle agus is féidir gnéithe eile a shuiteáil i spás neart. De réir an dearadh caighdeánach, tá fuinneog breathnóireachta agus feiste comhghlasála sábháilteachta ag doras an chófra, agus tá an pláta bun den seomra cábla feistithe le clúdach séalaithe agus clamp cábla le fráma tacaíochta de mhéid cuí. Is féidir an pláta bun agus fráma doras tosaigh an tseomra cábla a bhaint chun suiteáil cábla a éascú.

◆ Meicníocht kneading, meicníocht comhghlasála agus seomra rialaithe ísealbhrú

Imríonn an seomra íseal-voltais le interlock ról an phainéil rialaithe ag an am céanna. Tá an seomra íseal-voltais feistithe le meicníocht oibriúcháin earraigh le táscaire suímh, comhghlasáil meicniúil agus feiste, agus is féidir é a bheith feistithe freisin le teagmhálacha cúnta, corna tripping, meicníocht tripping éigeandála, taispeáint beo capacitive, glas eochair agus gléas oibriúcháin leictreach. Ag an am céanna, is féidir leis an spás sa seomra íseal-voltais a bheith feistithe freisin le ciorcad rialaithe, ionstraim tomhais agus sealaíochta cosanta. Tá dhá sheomra comhionann íseal-voltais ag an gcomh-aireachta 750mm ar leithead, ar féidir níos mó gabhálais a bheith feistithe orthu. Is féidir an comh-aireachta lasc XGN15 iomlán a roinnt ina dhá chuid, cuimsíonn an chuid uachtarach den chomh-aireachta seomra bus, lasc ualach, meicníocht oibriúcháin agus seomra ísealvoltais, atá scartha ón seomra cábla níos ísle. Mar sin, is féidir an trealamh atá suiteáilte san aonad uachtarach a athchóiriú agus a athchóiriú go sábháilte agus go áisiúil, agus is féidir an t-aonad uachtarach ar fad a athsholáthar.

◆ Seomra Busbar

Tá an seomra busbar socraithe sa chuid uachtarach den chomh-aireachta. Sa seomra bus, tá na príomhbhusanna ceangailte le chéile agus ritheann siad tríd an tsraith iomlán lascthrealamh.

● Na comhpháirteanna bunúsacha de XGN15-12 cineál modúlach SF6 Ring Príomh-Aonad Comh-Aireachta

▶ Déantar lasc ualach cineál FLN36 SF6 a fhorbairt agus a tháirgeadh don chuideachta trí theicneolaíocht eachtrach a thabhairt isteach agus de réir riachtanais an chórais chumhachta baile, tá trí stát oibre aige: Dúnadh, oscailt agus talamh

▶ Cuirtear teagmhálacha dinimiciúla agus statacha an lasc ualaigh sa bhlaosc roisín eapocsa bás-réitigh le struchtúr treisithe, úsáidtear gás SF6 mar mheán múchta stua, agus is é 14bar an brú aeir. Tá gach lasc ualaigh séalaithe agus saor ó chothabháil, agus is féidir an baraiméadar a roghnú ar leithligh. Is é modh suiteála an lasc ualaigh ná deighilt cruach a chur idir an seomra cábla agus an seomra bus, agus é a shuiteáil go cothrománach chun freastal ar na ceanglais sábháilteachta is déine maidir le hoibriú agus cothabháil. Má tharlaíonn stua taobh istigh, tá pointe lag struchtúrach ar chúl an bhlaosc lasc ualaigh, a nite ar shiúl, agus ansin déanfar an comhla urscaoilte stua ar an gcomh-aireachta a ní chun an sreabhadh aer ró-bhrú lasmuigh den chomh-aireachta a threorú.

▶ Tá dhá mheicníocht oibriúcháin ag an lasc ualach SF6: Meicníocht oibriúcháin earraigh aonair (K-cineál) agus meicníocht oibriúcháin earrach dúbailte (Cineál A), is féidir an meicníocht leictreach a chur leis an dá chineál meicníochta oibriúcháin thuas chun rialú iargúlta leictreachais a bhaint amach.

● Scéimeanna do roghnú

□Scéim Shamplach 1

◆ Cumraíocht Chaighdeánach agus Tréithe

▶ 630A Bus

▶ Lasc luchtaithe: FLN36-12D/T630-20

▶ Lasc ualaigh trí stáisiún (dúnadh, aonrú, talamh) nó lasc dhá stáisiún (dúnadh, aonrú)

▶ Tá fuinneoga amhairc suiteáilte ag deireadh oibriúcháin an lasc.

▶ Tá an príomh-lasc agus lasc talún á n-oibriú ag dhá pholl oibríochta ar leith agus tá a chéile féin-ghlasála.

▶ Tásc suímh an lasc ualaigh agus an lasc talaimh

▶ Athraigh an comhlacht le táscaire voltais capacitive

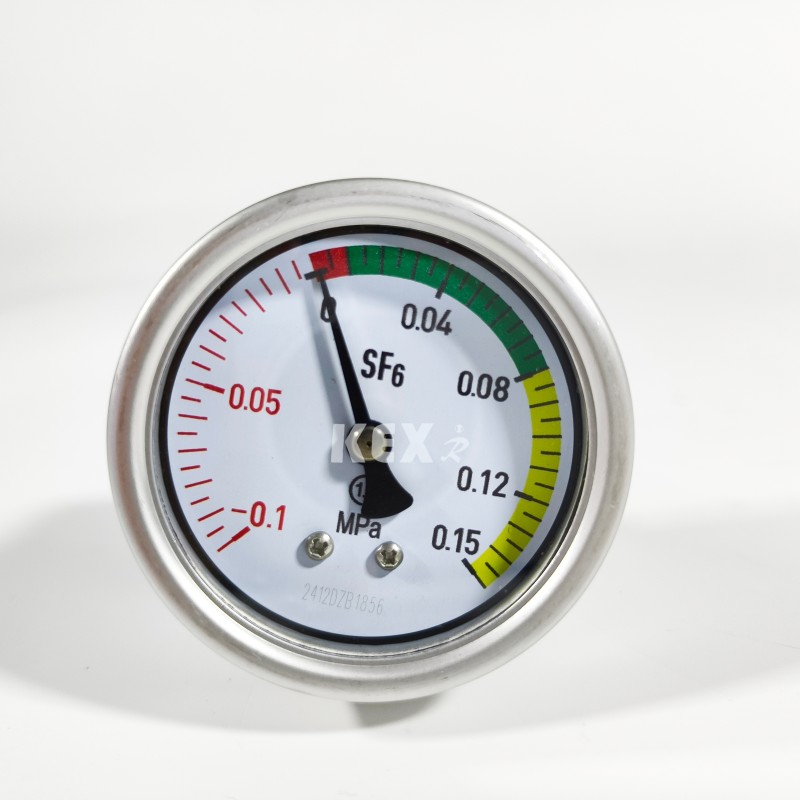

Tomhsaire brú gáis ▶SF6 le sealaíochta dlúis

▶ Lasc talaimh ag comhghlasáil le painéal tosaigh an tseomra cábla

◆ Cumraíocht roghnach agus gnéithe

▶ Síneadh Bus In áirithe

▶ Mótar oibríochta lasctha ualaigh: AC220V/110V DC220V/110V/48V

▶ Táscaire ar Lochtanna Gearrchiorcaid agus Bunúsaithe

▶ Gléas Cosanta Tintreach (Cineál Dáilte, Cineál Gléasra Cumhachta, Cineál Scaoilte)

▶CT agus Méadar a Thomhas

▶ Trasfhoirmeoir Voltas PT le haghaidh Soláthar Cumhachta Oibriúcháin

▶AC110V/220V Dúnadh Líne Inrochta ar Thalamh Beo (Lascadh Talaimh agus Geata Íochtar an Dúnadh Thalaimh Dúnta nuair a bhíonn an Cábla Íochtarach Beo)

▶ Teagmhálaí Cúnta: Príomh-Lasc 4NO+4NC Lasc Talún 2NO+2NC

□Scéim Shamplach 2

◆ Cumraíocht Chaighdeánach agus Tréithe ·

▶ 630A príomhbharra bus

▶ Lasc luchtaithe: FLN36-12D/T100-50

▶ Lasc ualaigh trí stáisiún (dúnadh, aonrú agus talamh)

▶ Lasc ualaigh trí stáisiún, ceann fiús agus lasc talún foirceann fiús

▶ Le haghaidh nasc meicniúil

▶ Tásc turas fiús agus tarchur comhartha cianda

▶ Tá fuinneog amhairc suiteáilte ag deireadh oibriúcháin an lasc.

▶ Tá an príomh-lasc agus lasc talún á n-oibriú ag dhá pholl oibríochta ar leith agus tá a chéile féin-ghlasála.

▶ Tásc suímh an lasc ualaigh agus an lasc talaimh

▶ Athraigh an comhlacht le táscaire voltais capacitive

Tomhsaire brú gáis ▶SF6 le sealaíochta dlúis

▶ Lasc talaimh ag comhghlasáil le painéal tosaigh an tseomra cábla

◆ Cumraíocht roghnach agus gnéithe

▶ Síneadh Bus In áirithe

▶ Mótar oibríochta lasctha ualaigh: AC220V/110V DC220V/110V/48V

▶ Táscaire ar Lochtanna Gearr agus Bhunaithe

▶ CT agus Méadar a Thomhas

▶ Turas Voltas Caillteanais AC220V

▶ Dínascaire forshrutha: GL25/5

▶ Teagmhálacha cúnta: príomh-lasc 4NO+4NC lasc talún 2NO+NC

▶Corna turais: AC220V/110V DC220V/110V/48V

▶ Fiús Fuse (Comhartha Locht): 1NO

▶ Tomhsaire brú le comhartha: 1NO

□Scéim Shamplach 3

Uimhir an Phríomhchláir D07

◆ Cumraíocht Chaighdeánach agus Tréithe

▶ Dhá Trasfhoirmeoir Reatha LZZBJ9

▶ Dhá Trasfhoirmeoir Voltais JDZ

▶ Cosain fiús PT

▶ Comhghlasáil painéal tosaigh an tseomra cábla

◆ Cumraíocht roghnach agus gnéithe

▶ AVoltamhéadar le Athraigh

▶ Aimpmhéadar le lasc

▶3 CT ,3 PT

▶ Táscaire Voltais Toillte a Thaispeánann Comh-Aireachta Beo Lascthrealamh

▶ Méadar uair an chloig watt

▶ Rialú diúltach
