Príomh -aonad fáinne hexafluoride

● Príomhiarratas

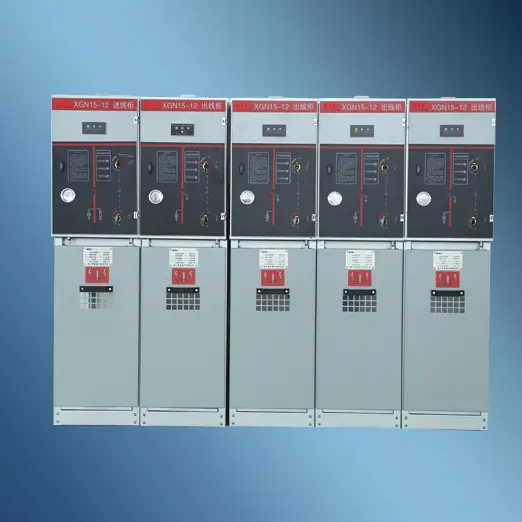

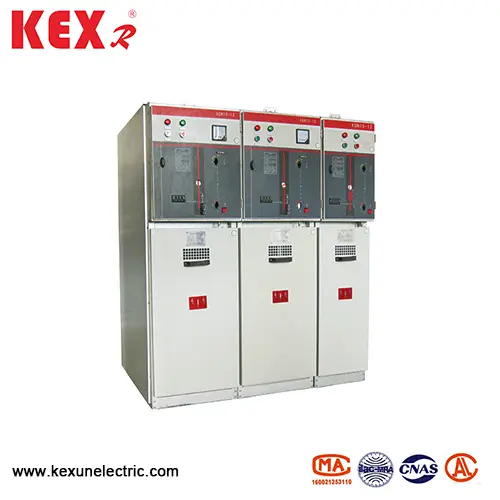

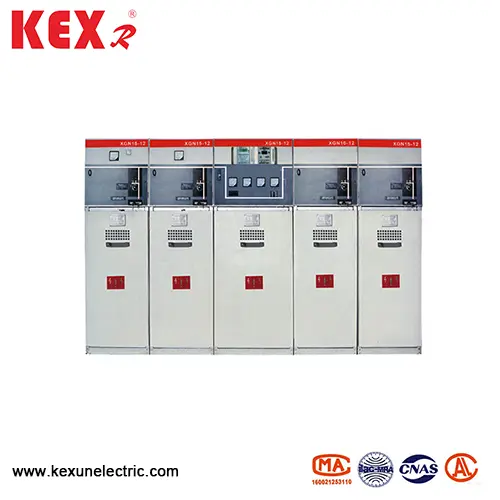

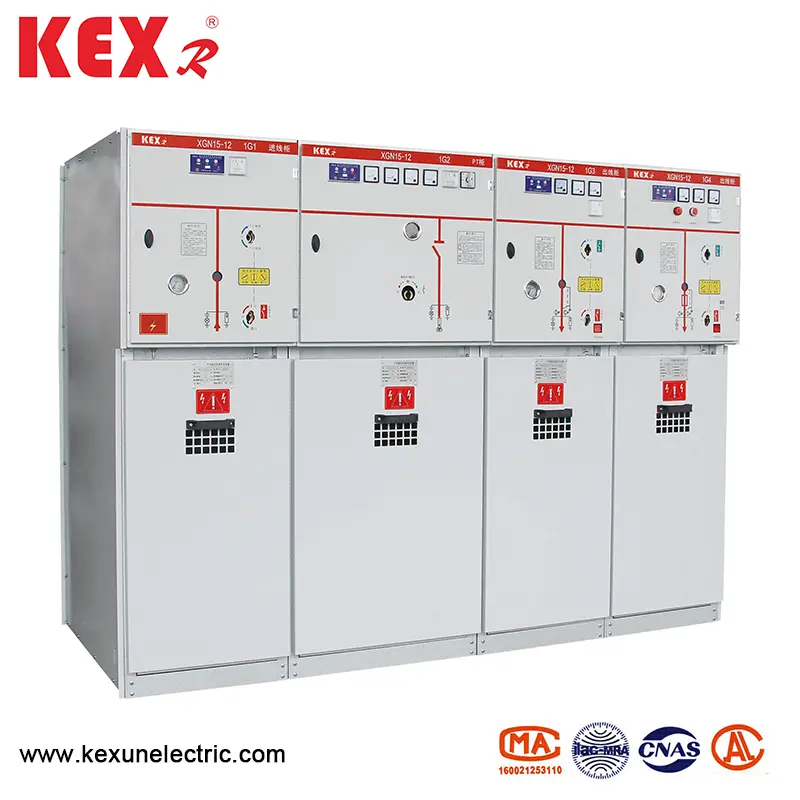

XGN15-12 Cineál Hexafluoride Ring Príomh-Aonad atá oiriúnach do chórais cumhachta AC 50Hz agus 12kV, a úsáidtear go forleathan i líonraí fáinne cábla tionsclaíoch agus sibhialta agus i dtionscadail teirminéil soláthair cumhachta, go háirithe do cheantair chónaithe uirbeacha, fostáisiúin thánaisteacha bheaga, stáisiúin lasctha, fiontair thionsclaíocha agus mianadóireachta, mallaí siopadóireachta, aerfoirt, foraoisí, áiteanna giniúna cumhachta gaoithe, áiteanna, áiteanna, áiteanna.

● Coinníollacha úsáide

▶ Airde: ≤ 1000 m. (Má tá riachtanais speisialta agat, cuir in iúl iad le do thoil agus tú ag ordú)

▶ Teocht an chomhshaoil: -25 ~ 40 ℃

▶ An meán taiseachas coibhneasta laethúil: ≤95%

▶ An meán taise míosúil coibhneasta: ≤90%;

▶ Céim Friotaíochta Turraing: Céim 8

▶ Áiteanna saor ó chreathadh foréigneach, tionchar, tine, creimeadh ceimiceach agus pléascadh.

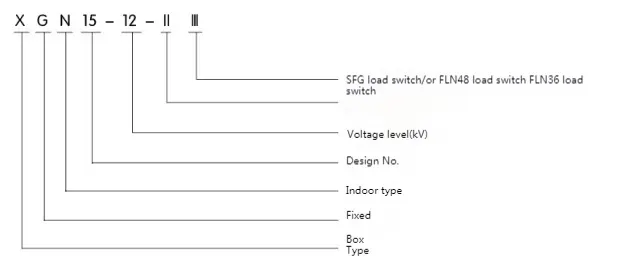

● Múnla agus brí

● Buaileann critéir le chéile

XGN15-12 Cineál Hexafluoride Ring Príomh-Aonad Comhlíonann na critéir seo a leanas:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Paraiméadair theicniúla agus toise

● Struchtúr agus comhpháirteanna bunúsacha na comh -aireachta lasc ualaigh

◆ XGN15-12 Cineál Cineál Hexafluoride Fáinne Príomh-Aonad Struchtúr: Seomra Bus+Lasc Luchtaigh Seomra Cábla+Meicníocht Oibriúcháin+Meicníocht Idirnasctha agus Seomra Rialaithe Ísealvoltais

Lasc lasc ualaigh

Tá lasc ualaigh trí stáisiún suiteáilte sa seomra lasc. Tá an bhlaosc den lasc ualaigh déanta as roisín eapocsa agus líontar é le hexafluoride sulfair (SF). ) Is meán inslithe é an gás, agus is féidir SF a shuiteáil sa seomra lasc de réir riachtanais an chustaiméara. Méadar dlús gáis nó méadar dlús gáis le teagmháil aláraim.

◆ Seomra cábla

Tá go leor seomra cábla ag an gcomh-aireacht lasc ualaigh, a úsáidtear go príomha le haghaidh nasc cábla, ionas gur féidir cáblaí aon-lárnacha nó trí chroí a nascadh le cinn chábla neamhshuimithe simplí, agus ag an am céanna, is féidir tintreach arrester, claochladán reatha, lasc talún níos ísle agus eilimintí eile a shuiteáil i spás cuimsitheach. De réir an dearadh caighdeánach, tá fuinneog breathnóireachta agus gléas idirghlas sábháilteachta ag doras an chófra, agus tá clúdach séalaithe agus clamp cábla le fráma tacaíochta an mhéid chuí ag an bpláta bun seomra cábla. Is féidir an pláta bun agus fráma doras tosaigh an tseomra cábla a bhaint chun suiteáil chábla a éascú.

◆ Meicníocht glúine, meicníocht idirnasctha agus seomra rialaithe brú íseal

Tá ról an phainéil rialaithe ag an seomra ísealvoltais le Interlock ag an am céanna. Tá an seomra ísealvoltais feistithe le meicníocht oibriúcháin an earraigh le táscaire suímh, interlock meicniúil agus feiste, agus is féidir teagmhálacha cúnta, corna tripping, meicníocht éigeandála, taispeáint bheo capacitive, eochair-ghlas agus gléas oibriúcháin leictreach a fheistiú. Ag an am céanna, is féidir ciorcad rialaithe, ionstraim tomhais agus sealaíocht chosanta a bheith sa spás sa seomra ísealvoltais. Tá dhá sheomra ísealvoltais comhionann sa chomh-aireacht 750mm ar leithead, ar féidir níos mó gabhálais a bheith feistithe orthu. Is féidir an comh-aireacht lasc XGN15 iomlán a roinnt ina dhá chuid, tá seomra bus, lasc ualach, meicníocht oibriúcháin agus seomra ísealvoltais san áireamh sa chuid uachtarach den chomh-aireacht, atá scartha ón seomra cábla íochtarach. Dá bhrí sin, is féidir an trealamh atá suiteáilte san aonad uachtarach a athchóiriú agus a athchóiriú go sábháilte agus go caoithiúil, agus is féidir an t -aonad uachtarach iomlán a athsholáthar.

◆ Seomra bus

Tá an seomra bus eagraithe sa chuid uachtarach den chomh -aireacht. Sa seomra bus, tá na príomhbhusanna ceangailte le chéile agus ritheann siad tríd an tsraith iomlán de chaibinéid lasc

◆ Comhpháirteanna bunúsacha OFXGN15-12 Cineál Hexafluoride Príomh-Aonad Fáinne

▶ FLN36 Forbraíonn agus táirgeann an chuideachta lasc trí theicneolaíocht eachtrach a thabhairt isteach agus de réir riachtanais an chórais cumhachta baile.

▶ Tá trí stát ag an lasc ualaigh: dúnadh, oscailt agus talamh. Cuirtear teagmhálacha dinimiciúla agus statacha an lasc ualaigh sa bhlaosc roisín eapocsa dísle le struchtúr athneartaithe, agus SF. Is é an gás an meán múchta stua, agus is é 14bar an brú aeir. Tá gach lasc ualaigh séalaithe agus saor ó chothabháil, agus is féidir an baraiméadar a roghnú ar leithligh. Is é an modh suiteála tipiciúil a bhaineann le lasc ualaigh i gcomh -aireachta líonra fáinne ná críochdheighilt cruach a chur idir seomra cábla agus seomra bus agus é a shuiteáil go cothrománach. Déanann an modh suiteála seo an seomra bus a leithlisiú ón seomra cábla chun na riachtanais sábháilteachta is déine a chomhlíonadh le haghaidh oibriú agus cothabhála. Má tharlaíonn ARC taobh istigh, tá pointe lag struchtúrach ar chúl an bhlaosc lasc ualaigh, a niteofar ar shiúl, agus ansin déanfar an comhla scaoilte stua ar an gcomh -aireacht a ní ar shiúl agus treoraeofar an sreabhadh aeir thar an mbrú lasmuigh den chomh -aireacht.

▶ Tá dhá mheicníocht oibriúcháin ag an lasc ualaigh: meicníocht oibriúcháin aonair an earraigh (K-cineál) agus meicníocht oibriúcháin dúbailte an earraigh (A-cineál), is féidir an mheicníocht leictreach a chur leis an dá chineál meicníochtaí oibriúcháin thuas chun rialú leictreach iargúlta a bhaint amach.
