An tAonad um Chaomhnú Comhshaoil

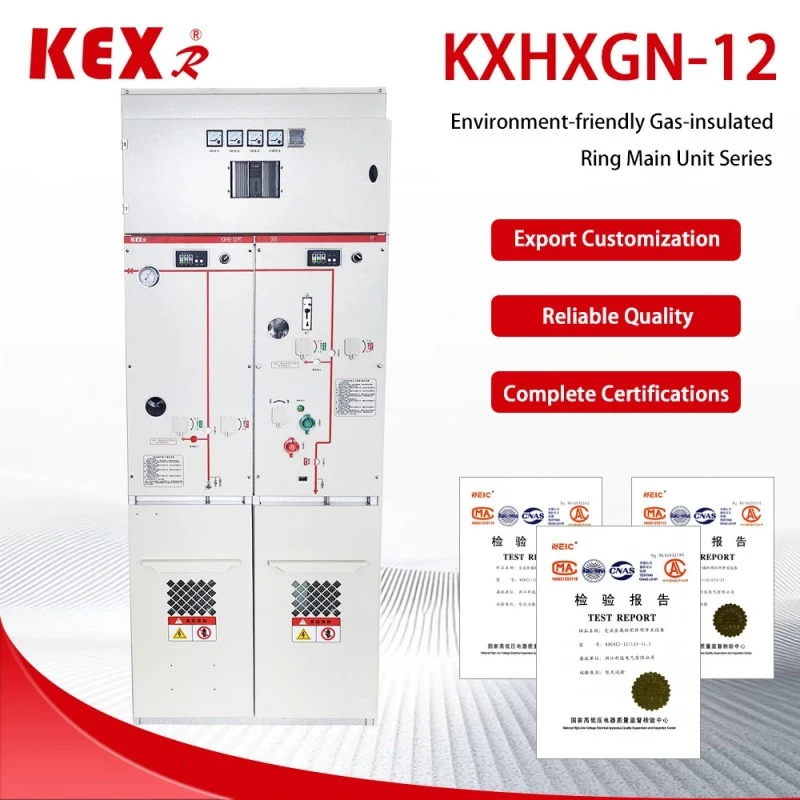

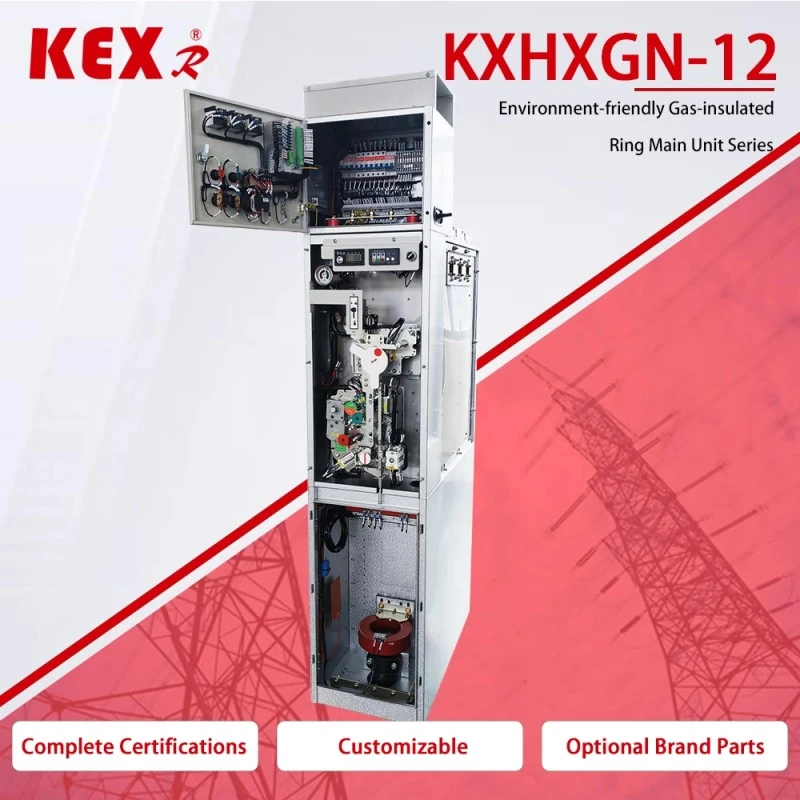

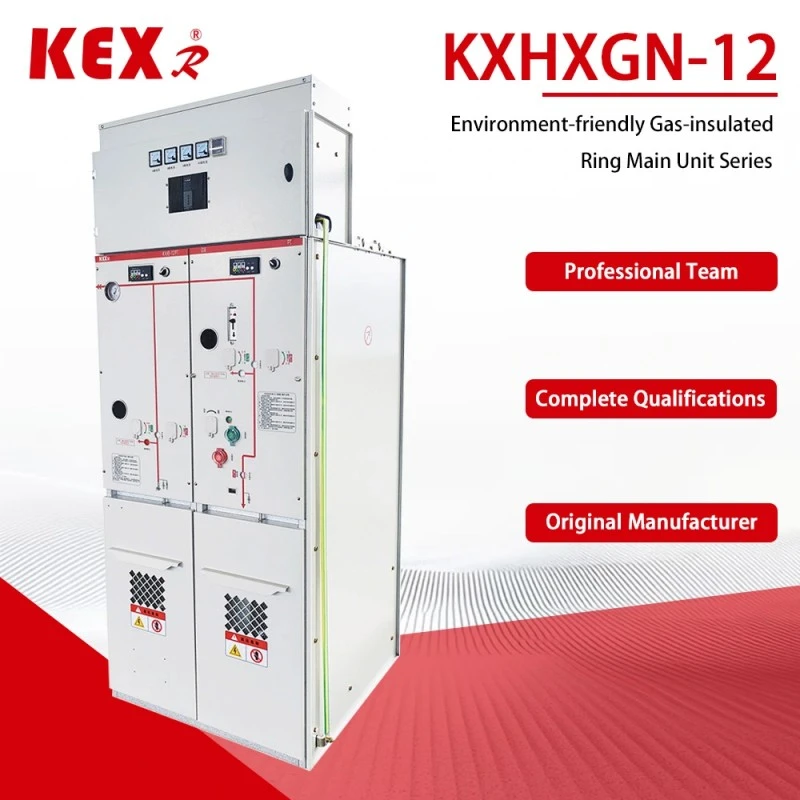

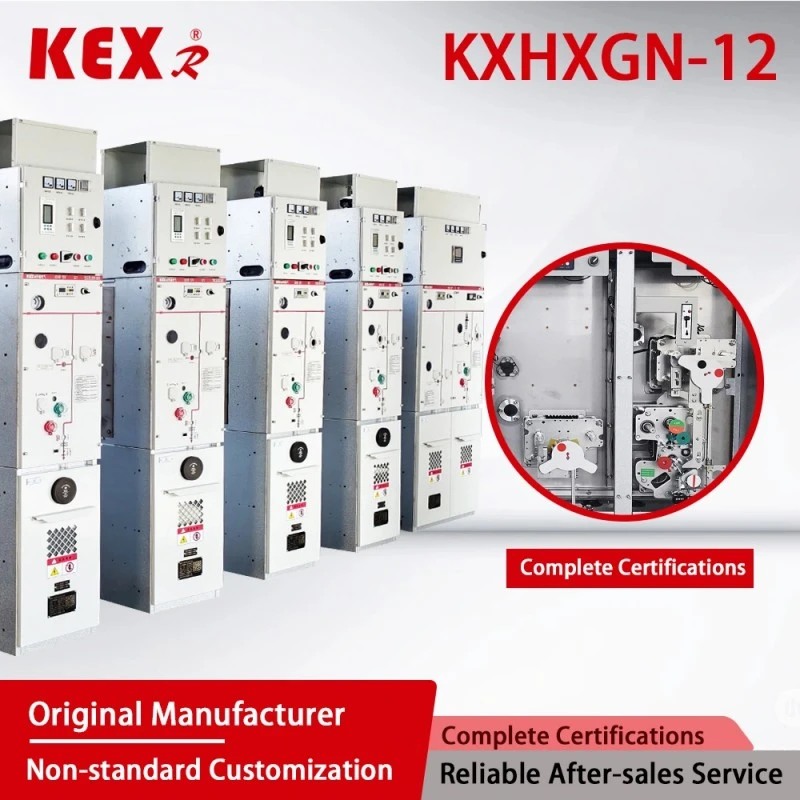

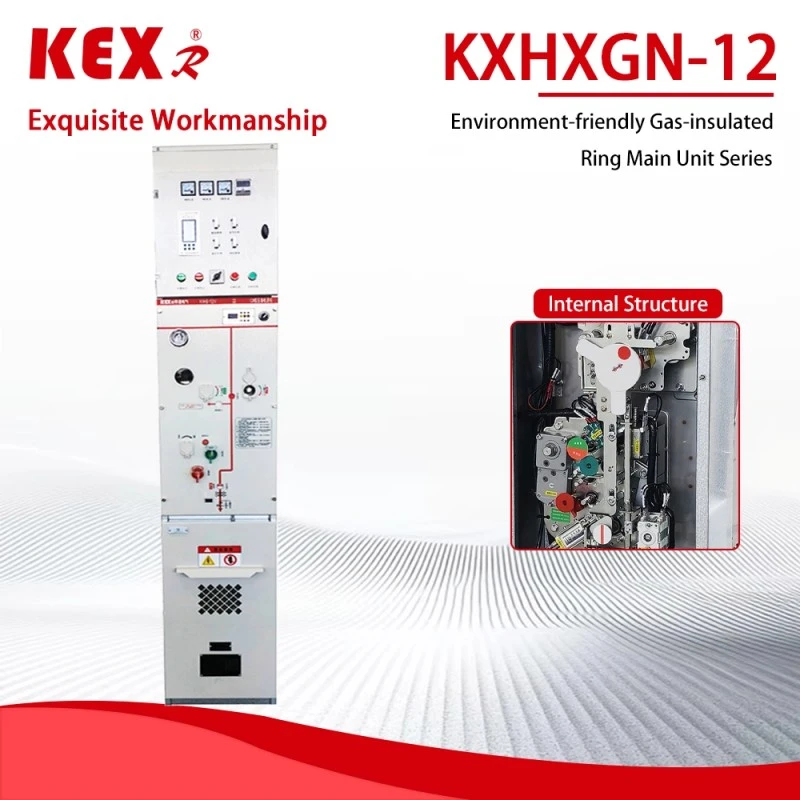

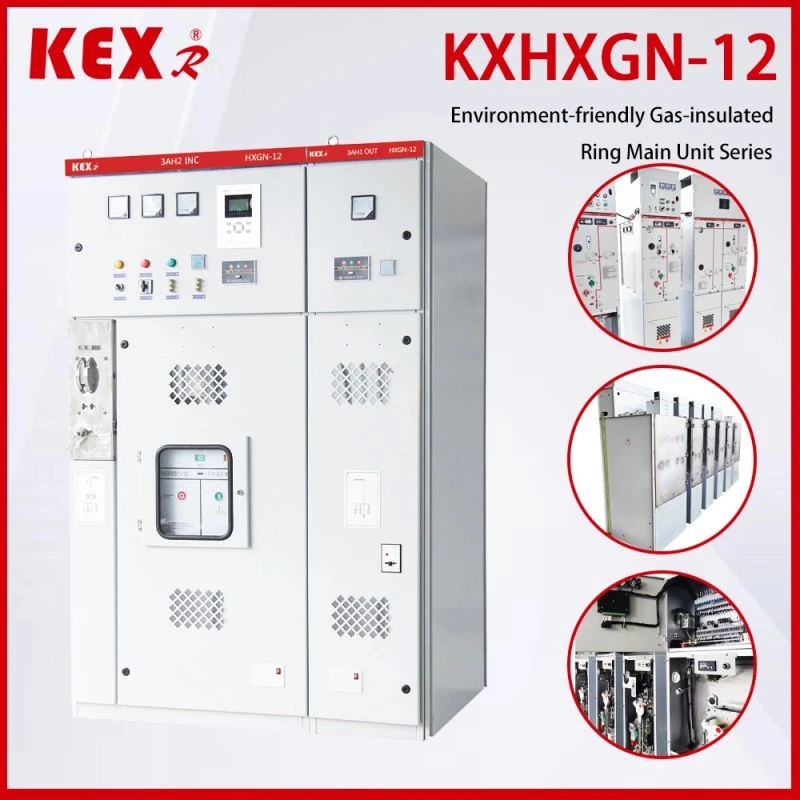

Tá aonad um Chosaint Comhshaoil Cineál KXHXGN-12 arna dtáirgeadh ag KEXR, soláthraí tarchurtha cumhachta agus trealaimh dáileacháin sa tSín, comh-aireachta líonra fáinne 12kV gás-inslithe le gás cosanta comhshaoil (cosúil le haer tirim, nítrigin nó gás measctha) mar mheán inslithe, atá oiriúnach le haghaidh soláthar cumhachta líonra fáinne, soláthar cumhachta críochfoirt agus stáisiúin oscailte agus dúnta ar scála beag líonraí dáileacháin.
Múnla: KXHXGN-12
Branda: KEXR

Seol Fiosrúchán

Cur síos ar an Táirge

● Príomhghné an Aonad Cosanta Comhshaoil

(1) Buntáistí cosanta an chomhshaoil

◆Gás Saor in Aisce SF: Glactar le haonad um Chaomhnú Comhshaoil aer tirim, nítrigin nó gás cosanta comhshaoil nua (amhail G, AirPlus®, etc.), atá i gcomhréir le rialacháin Gáis-F an AE agus le beartas "carbóin dúbailte" na Síne.

◆ Astaíocht ísealcharbóin: I gcomparáid le comh-aireachta líonra fáinne SF, tá GWP (Poitéinseal Téamh Domhanda) ag cur chuige nialas.

(2) Dearadh struchtúrach

◆Dearadh modúlach: Is féidir an t-aonad um Chosaint an Chomhshaoil de líne isteach, líne amach, méadrú agus PT a leathnú.

◆ Struchtúr faoi iamh: Sroicheann leibhéal cosanta an aonaid um Chaomhnú Comhshaoil IP67, atá dustproof, taise-cruthúnas agus comhdhlúthú-cruthúnas, oiriúnach le haghaidh timpeallacht crua.

◆ Méid dlúth: sábhálann sé spás ná comh-aireachta líonra fáinne AIS agus tá sé níos neamhdhíobhálaí don chomhshaol ná SF₆ GIS traidisiúnta.

(3) Roghanna Chliste

Is féidir monatóireacht chliste (cosúil le DTU, tomhas teochta ar líne, monatóireacht ar scaoileadh páirteach, etc.) a roghnú chun tacú le rochtain Idirlín na Rudaí (IoT) agus oibriú agus cothabháil iargúlta a bhaint amach.

● Paraiméadair Theicniúla an Aonaid um Chaomhnú Comhshaoil

◆ Comh-Aireachta scoradáin chiorcaid

Mír				Aonad	Sonraí
Voltas Rátáilte				KV	12
Minicíocht Rátáilte				HZ	50
Leibhéal inslithe rátáilte	Seasamh minicíocht oibre 1min Voltas		A groud, céim go céim	KV	42
			Briseadh		48
	Seasann impuls solais voltas (buaic)		A groud, céim go céim	KV	75
			Briseadh		85
	Seasann minicíocht cumhachta 1 nóiméad le voltas ciorcad cúnta/rialaithe (go talamh)			KV	2
Reatha Rátáilte				A	630
Gearrthéarmach rátáilte seasamh in aghaidh an tsrutha （luach fíorúil）			Príomhchiorcad/lasc Talmhan	kA	25/4s
			Ciorcad talmhaithe	kA	21.7/4s
Buaic rátáilte seasamh leis an sruth			Príomhchiorcad/lasc Talmhan	kA	63
			Ciorcad talmhaithe	kA	54.5
Sos gearrchiorcad rátáilte reatha agus amanna				kA/Am	25/30
Sruth dúnta gearrchiorcad rátáilte (buaic)				kA	63
Sos reatha luchtaithe cábla rátáilte				A	25
Seicheamh oibriúcháin rátáilte an bhriseora O-0.3s-CO-180s-CO
Saol meicniúil		Briste / Dícheangail		Am	10000/3000
Céim IP		Bosca séalaithe			IP67
		blaosc swichgear			IP4X
Brú gáis		Leibhéal luchtaithe gáis rátáilte (20 ℃, brú a thomhas)		Mpa	0.02
		Gáis rátáilte Íosleibhéal fuction (20 ℃, brú tomhsaireachta)		Mpa	0
Feidhmíocht séalaithe,		Ráta sceite bliantúil		%/Bliain	≤0.05

◆ Comh-aireachta lasc luchtaithe

Mír			Aonad	Sonraí
Voltas Rátáilte			KV	12
Minicíocht Rátáilte			HZ	50
Leibhéal inslithe rátáilte	Seasamh minicíocht oibre 1min Voltas		KV

	Seasann impuls solais voltas (buaic)		KV

	Seasann minicíocht cumhachta 1 nóiméad le voltas ciorcad cúnta/rialaithe (go talamh)		KV	2
Reatha Rátáilte			A	630
Gearrthéarmach rátáilte seasamh in aghaidh an tsrutha （luach fíorúil）		Príomhchiorcad/lasc Talmhan	KA	25/4s
		Ciorcad talmhaithe	KA	21.7/4s
Buaic rátáilte seasamh leis an sruth		Príomhchiorcad/lasc Talmhan	KA	63
		Ciorcad talmhaithe	KA	54.5
Sruth dúnta gearrchiorcad rátáilte (buaic)		Lasc luchtaithe/lasc Earthing	KA	63
Rátáilte ualach gníomhach ag cur isteach ar an sruth			A	630
Lúb dúnta rátáilte ag cur isteach ar an sruth			A	630
5% Rátáilte ualach gníomhach ag cur isteach ar an sruth			A	31.5
Sos reatha luchtaithe cábla rátáilte			A	10
Amanna sosanna gníomhacha ualaigh rátáilte			Am	100
Briseadh reatha locht na talún			A/Am	31.5/10
Tá sruth luchtaithe línte agus cáblaí dícheangailte faoi choinníoll locht na talún.			A/Am	17.4/10
Saol meicniúil	Briste / Dícheangail		A/Am	10000/3000
Céim IP	Bosca séalaithe			IP67
	blaosc swichgear			IP4X
Brú gáis	Leibhéal luchtaithe gáis rátáilte (20 ℃, brú a thomhas)		Mpa	0.02
	Gáis rátáilte Íosleibhéal fuction (20 ℃, brú tomhsaireachta)		Mpa	0
Feidhmíocht séalaithe,	Ráta sceite bliantúil		%/Bliain	≤0.05

● Caighdeán cur chun feidhme an aonaid um Chosaint an Chomhshaoil

◆ Ceanglais theicniúla choiteanna de chaighdeáin GB/T 1022 maidir le lascthrealamh ardvoltais agus rialtán.

◆ GB/T39063640.5kV lascthrealamh iata miotail AC agus trealamh rialaithe.

◆ GB/T1985 Lasc aonraithe AC ardvoltais agus lasc talaimh

◆ GB/T38043.6-40.5kV AC lasc ualaigh ardvoltais

◆ GB/T1984 Scoradán ciorcaid AC ardvoltais

◆ GB/T4208 IP cód leibhéal cosanta sliogáin

◆ GB/T7354 Tomhas Scaoilte Páirteach

◆ GB/T311.1 Comhordú inslithe Cuid 1: Sainmhíniú, prionsabail agus rialacha

● Coinníollacha an Aonaid um Chaomhnú Comhshaoil a úsáid

◆ Teocht uasta: +45 céim Celsius;

◆ Teocht íosta: -25 céim Celsius;

◆ Teocht uasta: (meán 24 uair an chloig) +35 céim Celsius;

◆ Uastaise coibhneasta meánach (24 uair an chloig 1: ≤ 95%; Airde: ≤ 1500m; Cumas seismeach: 8 céim;

◆ Grád cosanta: séala comhlacht luchtaithe IP67, lasc bhlaosc comh-aireachta IP4x；

◆ Ní léir go bhfuil an t-aer mórthimpeall truaillithe ag gás indóite creimneach agus gal uisce.

◆ Ní bhíonn áit chreathadh foréigneach ann go minic, agus comhlíonann an dearadh déine faoi chodanna crua gach cineál riachtanas.

◆ Nuair a úsáidtear é faoi ghnáthchoinníollacha comhshaoil thar GB/T3906, rachaidh an t-úsáideoir i mbun caibidlíochta le KEXR

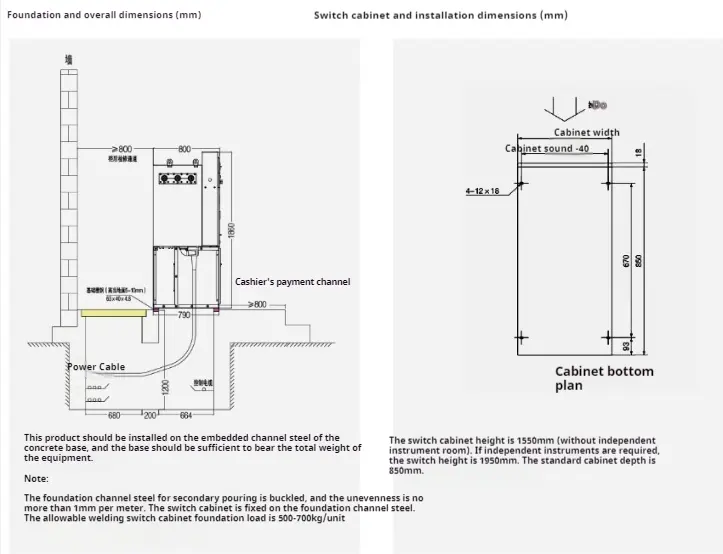

● Treoracha suiteála

Environmental Protection Unit
