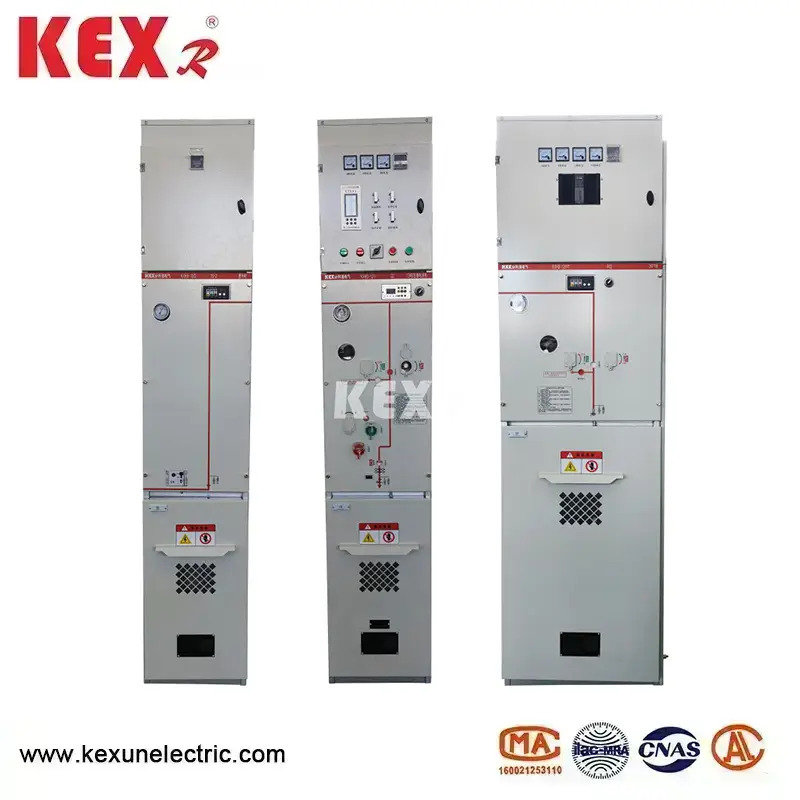

Comh-Aireachta Lascthrealamh Inslithe Gáis atá Cairdiúil don Chomhshaol
Tá tréithe struchtúr simplí, oibriú solúbtha, comhghlasáil iontaofa agus suiteáil áisiúil ag an gComh-Aireachta Lascthrealamh Inslithe Gáis atá Cairdiúil don Chomhshaol a tháirgtear ag monarcha na Síne Kexun Electric Co., Ltd, agus tá sé oiriúnach go háirithe le haghaidh dáileadh cumhachta i gceantair chónaithe uirbeacha, fostáisiúin bheaga tánaisteacha, stáisiúin lasctha, bosca brainse cábla, fostáisiúin de chineál bosca, fiontair thionsclaíocha agus mhianadóireachta, malls siopadóireachta, aerfoirt, fobhealaí, giniúint cumhachta gaoithe, ospidéil, tolláin agus áiteanna eile.
Múnla: KXHB-12
Branda: KEXR
Múnla: KXHB-12
Branda: KEXR

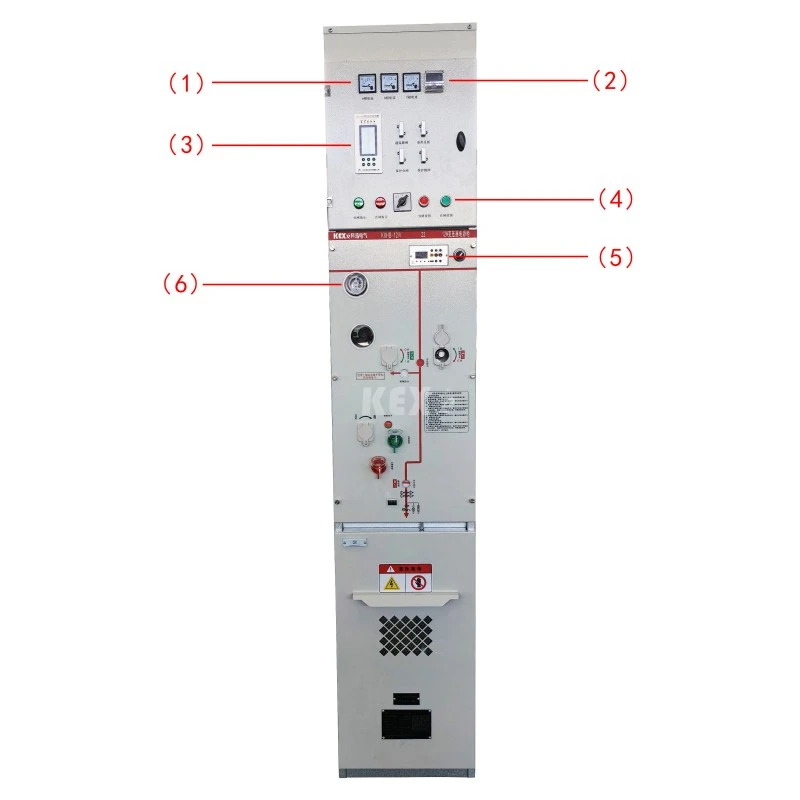

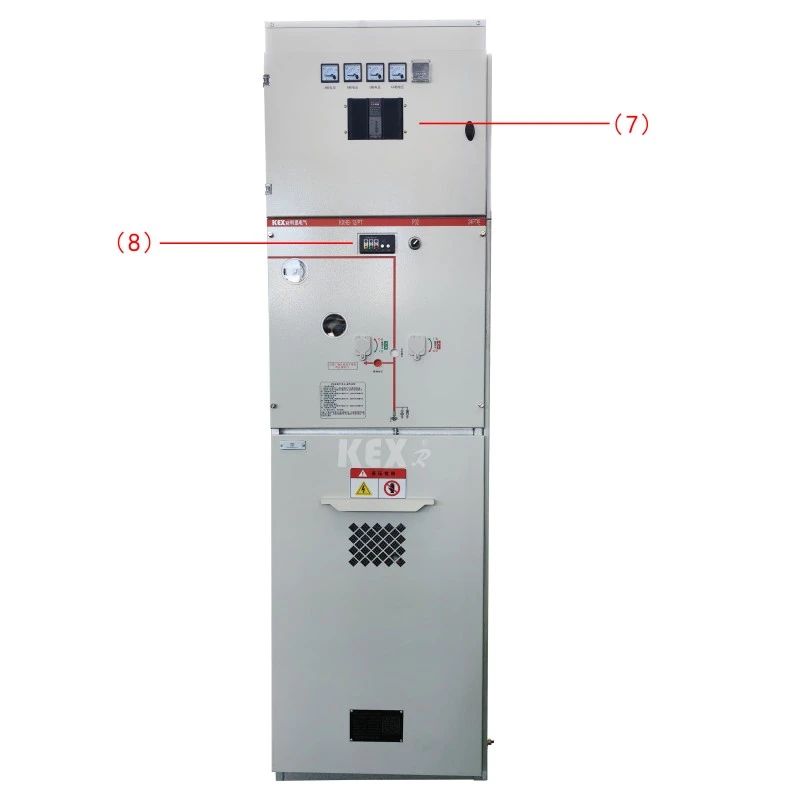

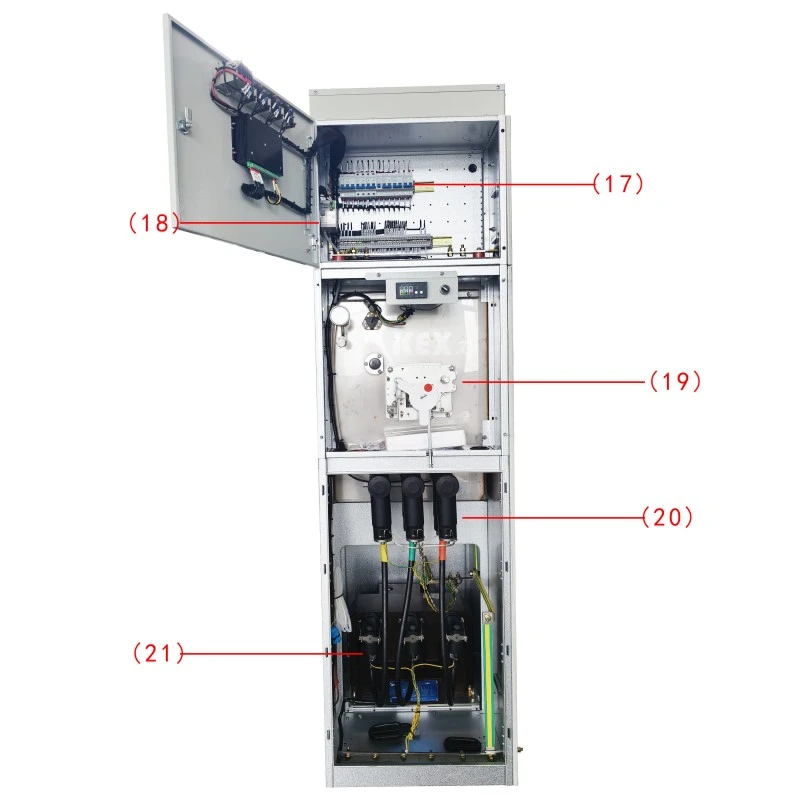

● Comhpháirteanna

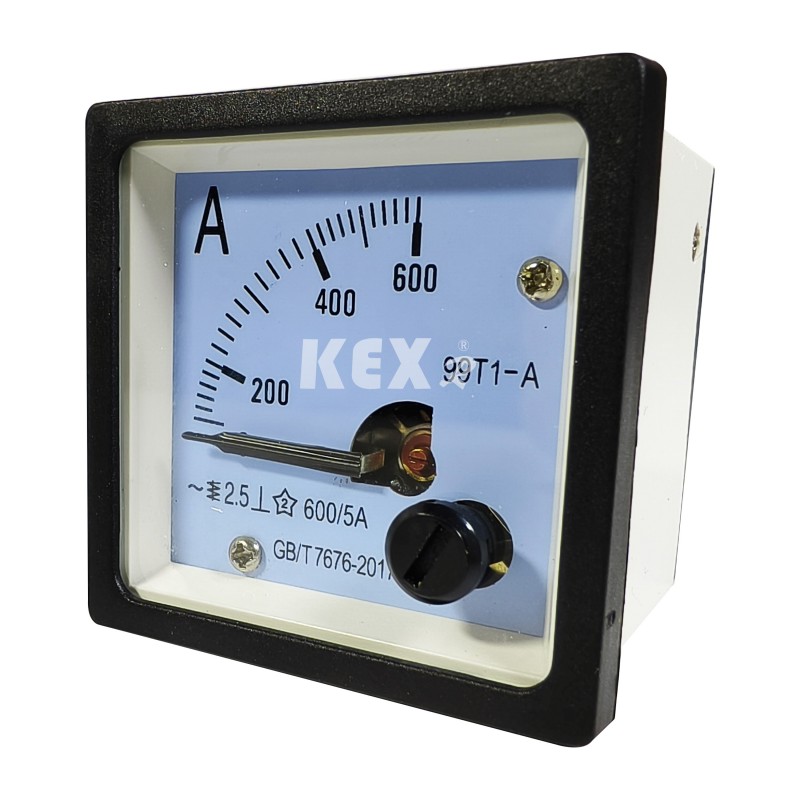

1.Ammeter

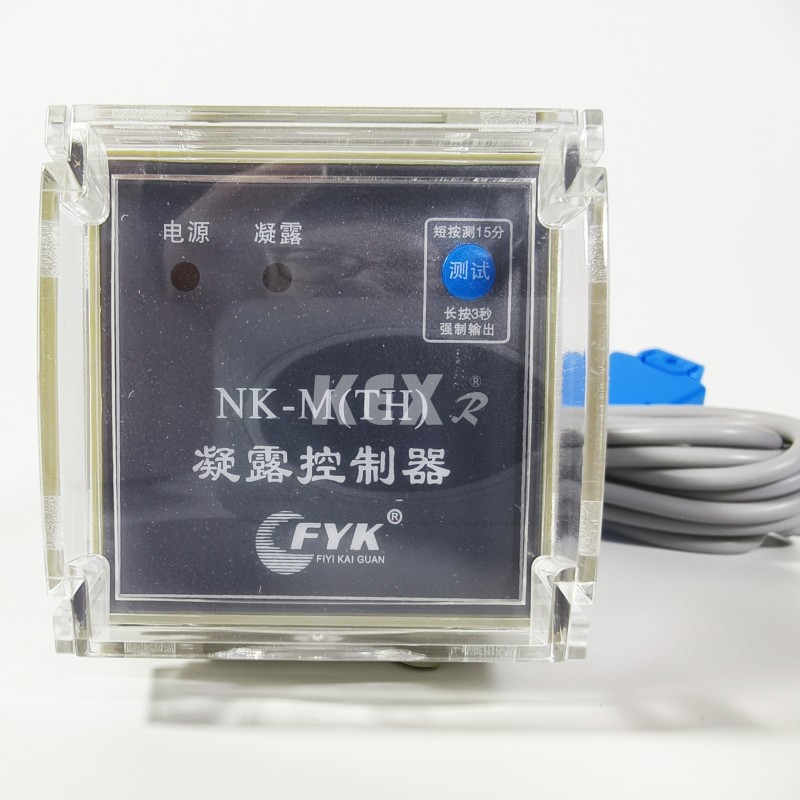

Rialaitheoir 2.Condensation

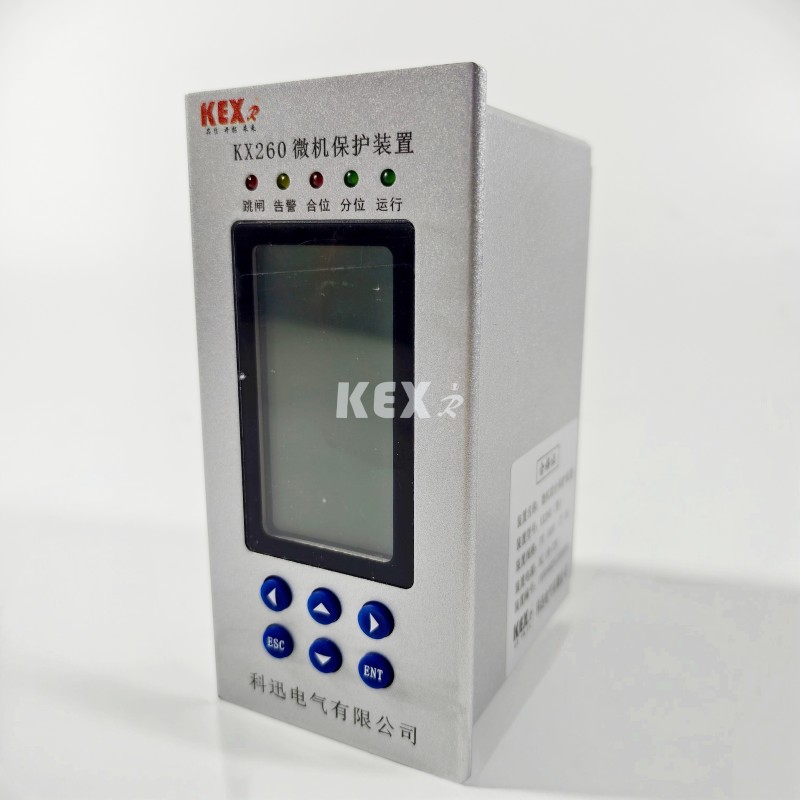

Gléas cosanta 3.Microcomputer

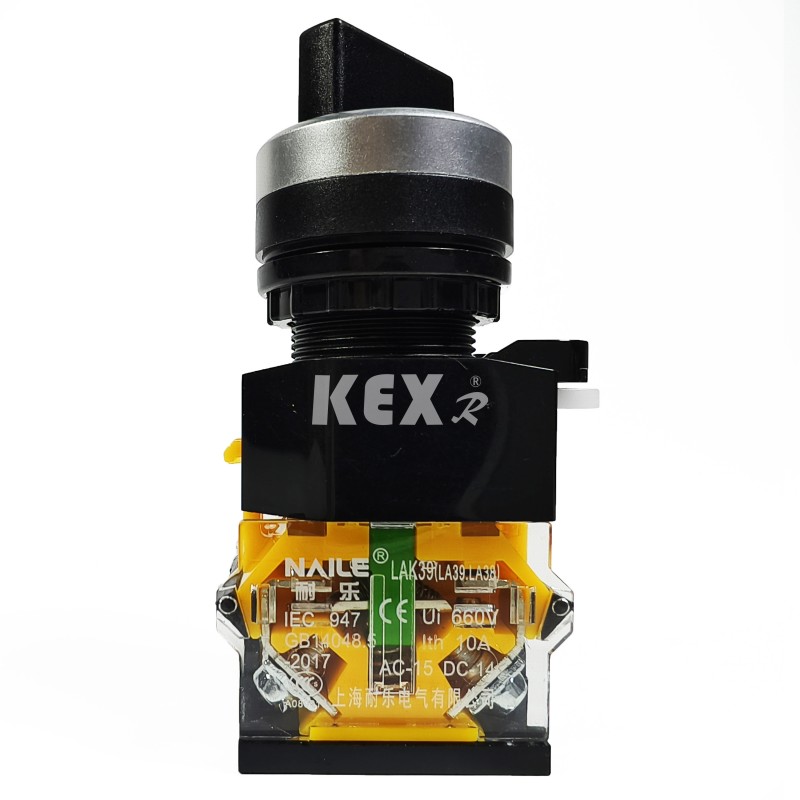

4. Cnaipe

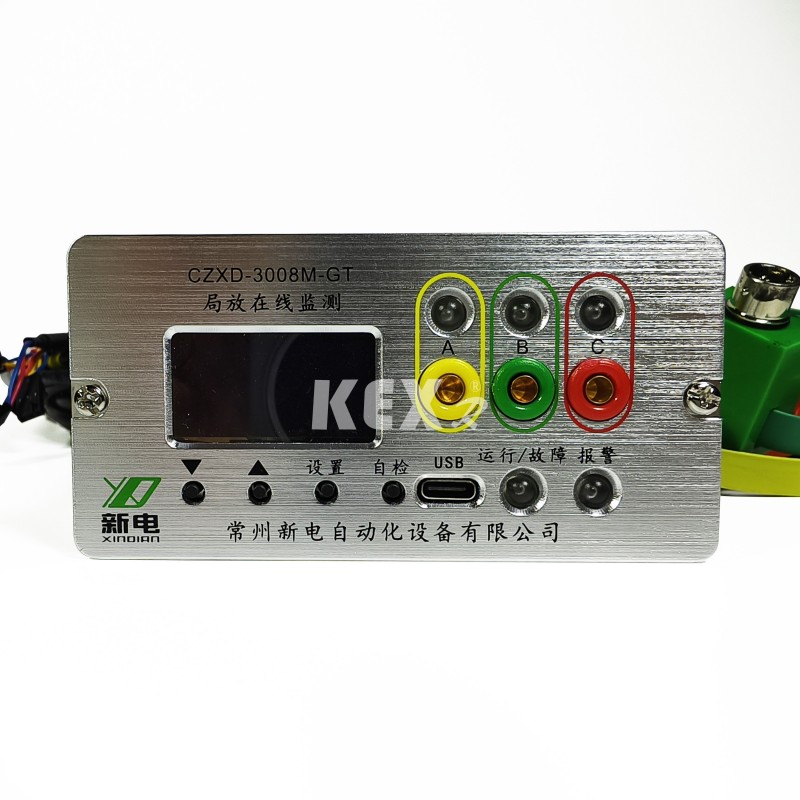

Brathadóir urscaoileadh 5.Partial

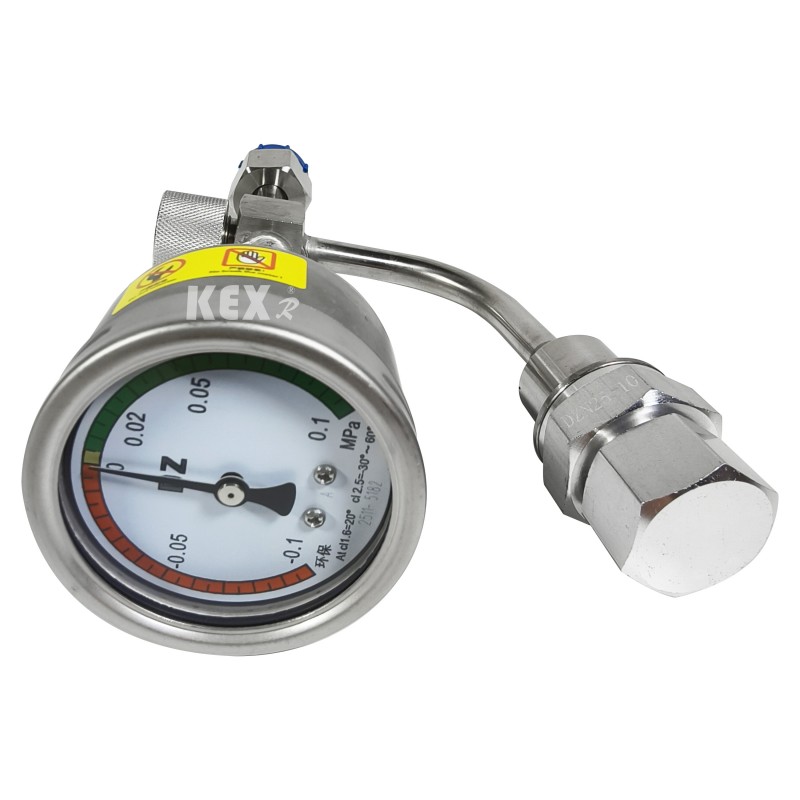

6.Baraiméadar

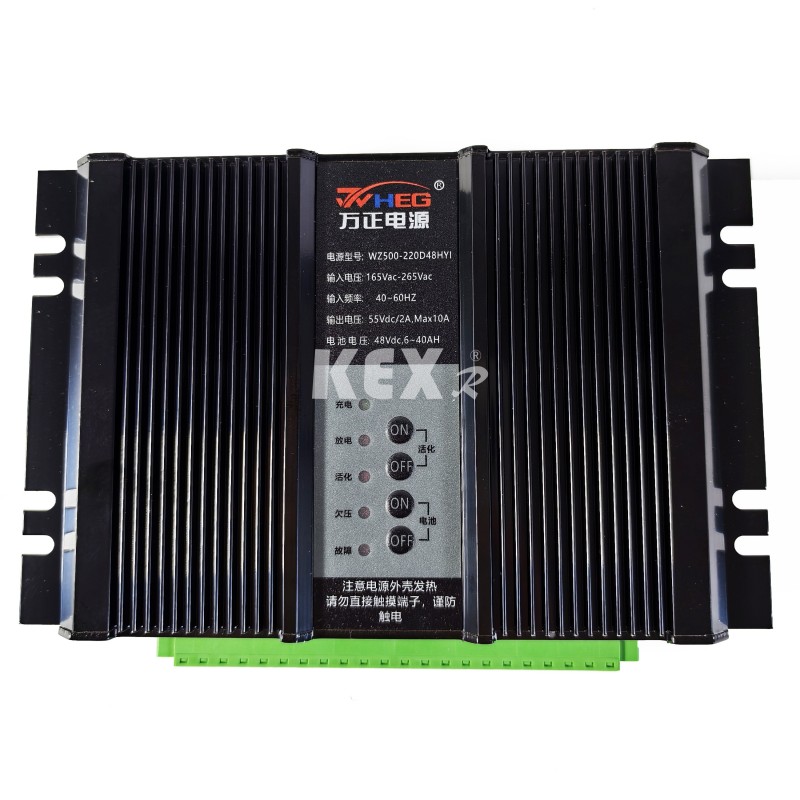

7.Power soláthair

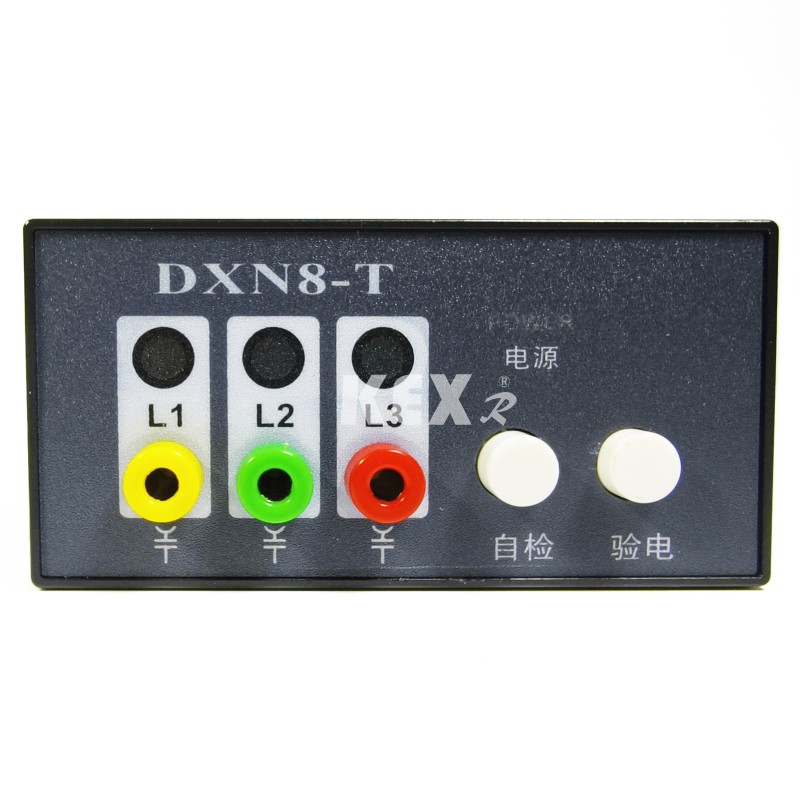

8. Taispeántas muirearaithe

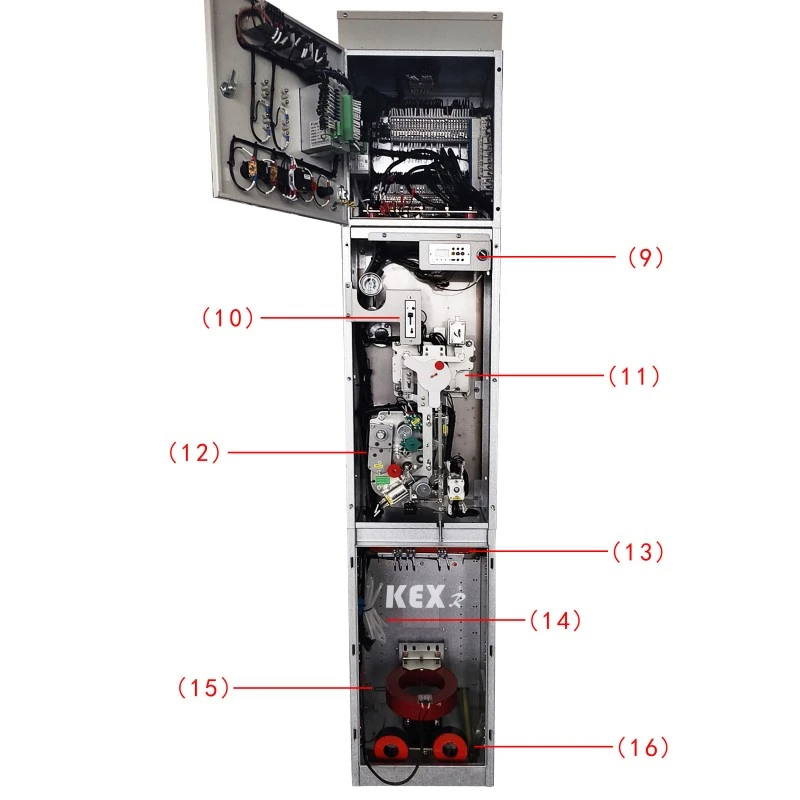

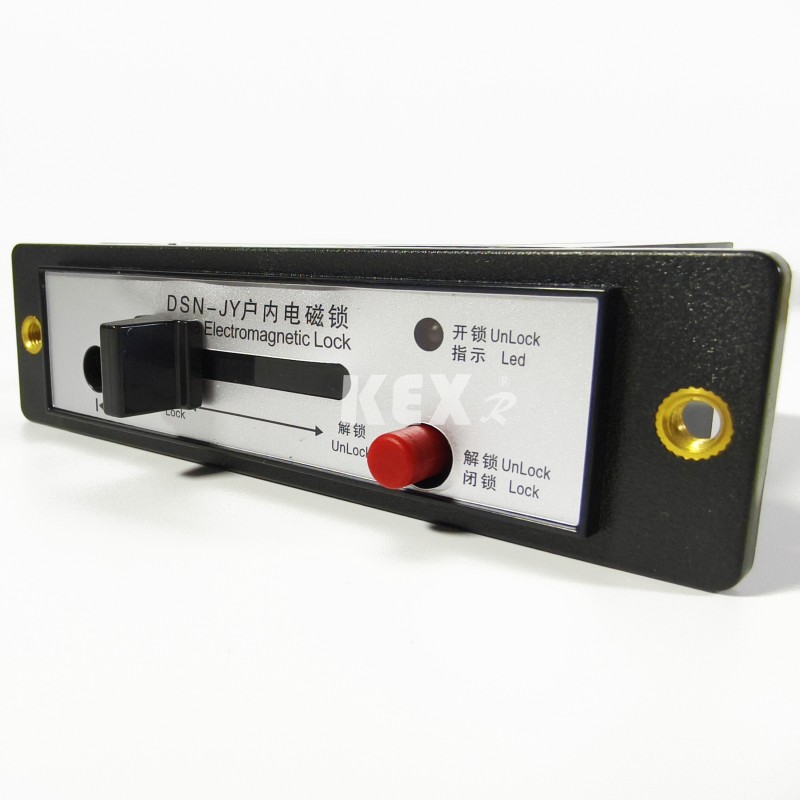

Glas 10.Leictreamaighnéadach

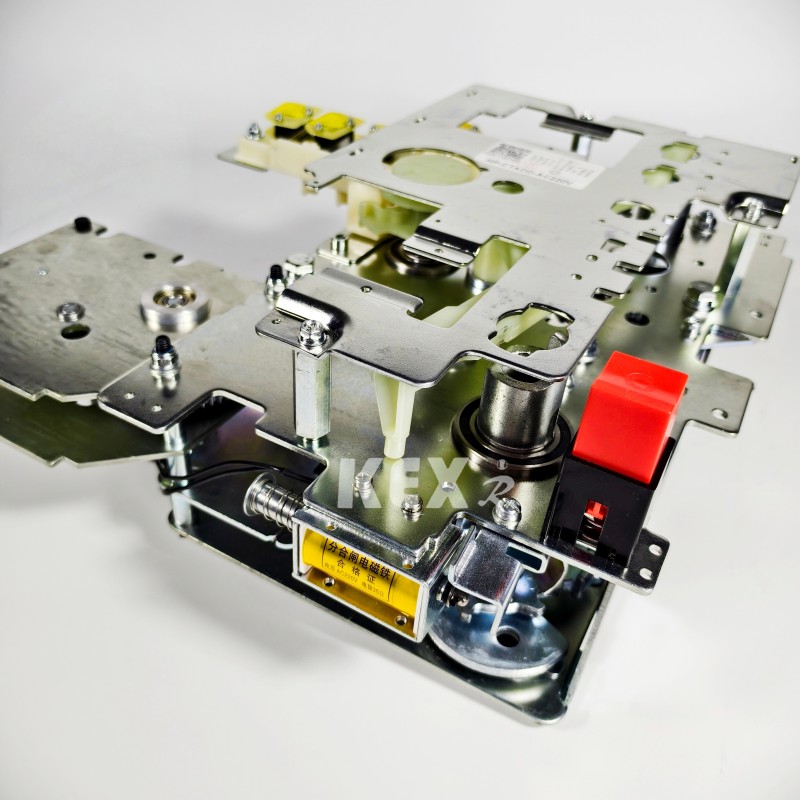

11. Meicníocht oibriúcháin láimhe

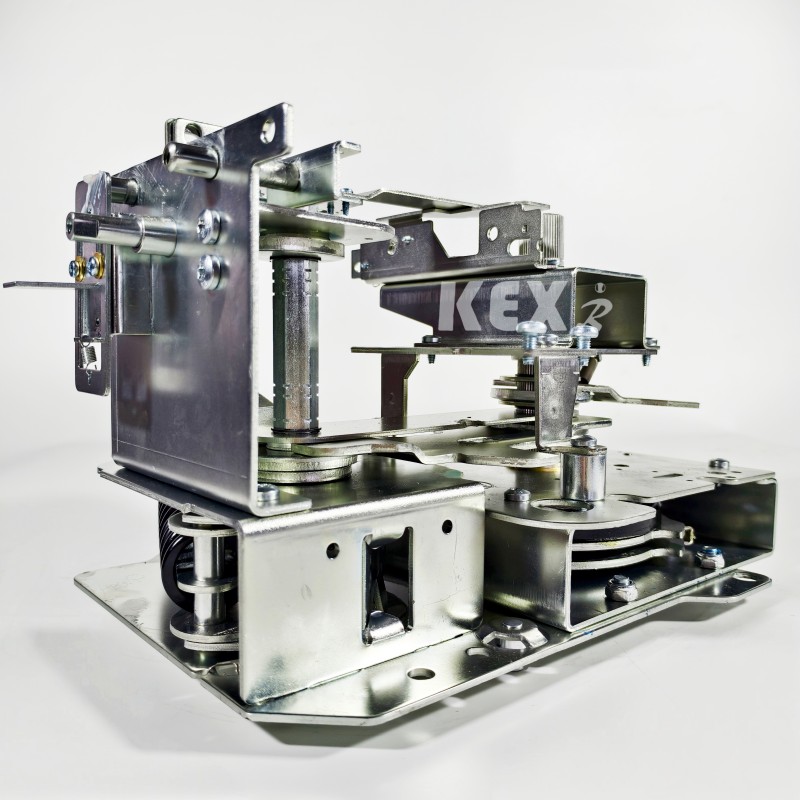

Meicníocht oibriúcháin 12.Electric

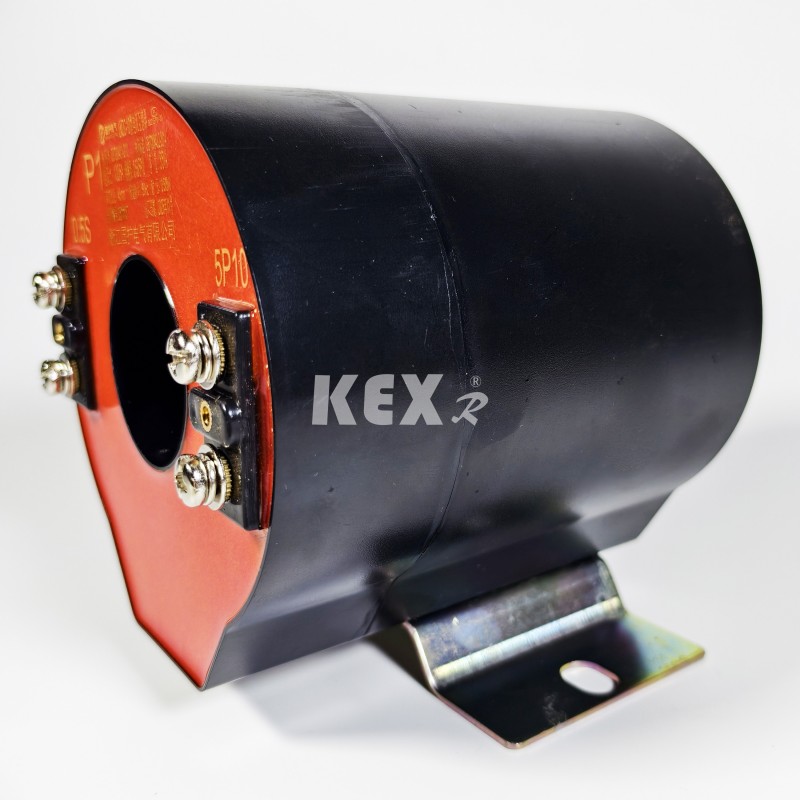

16. CT

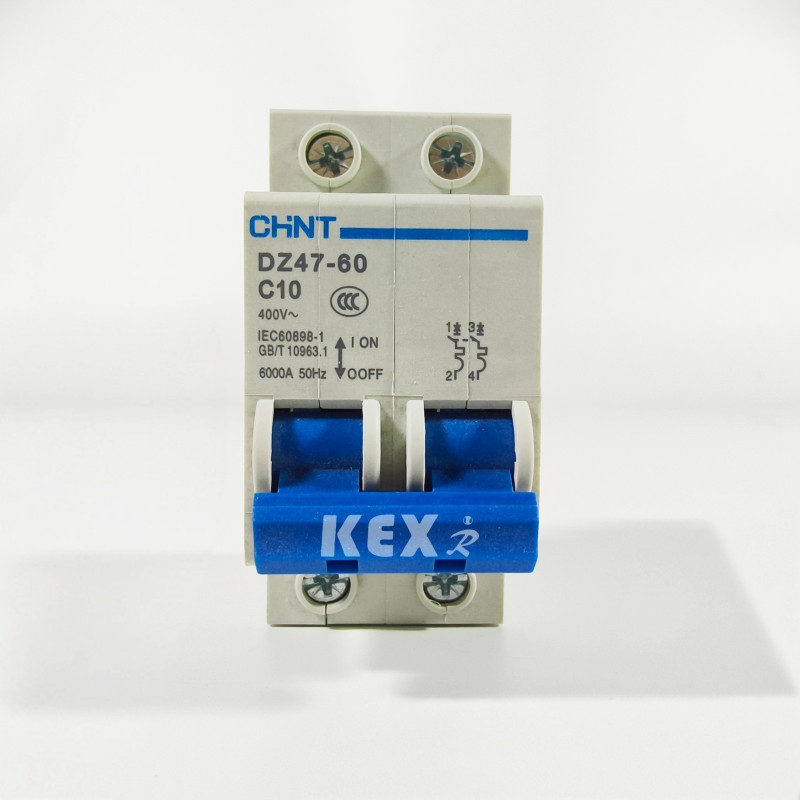

17.MCB

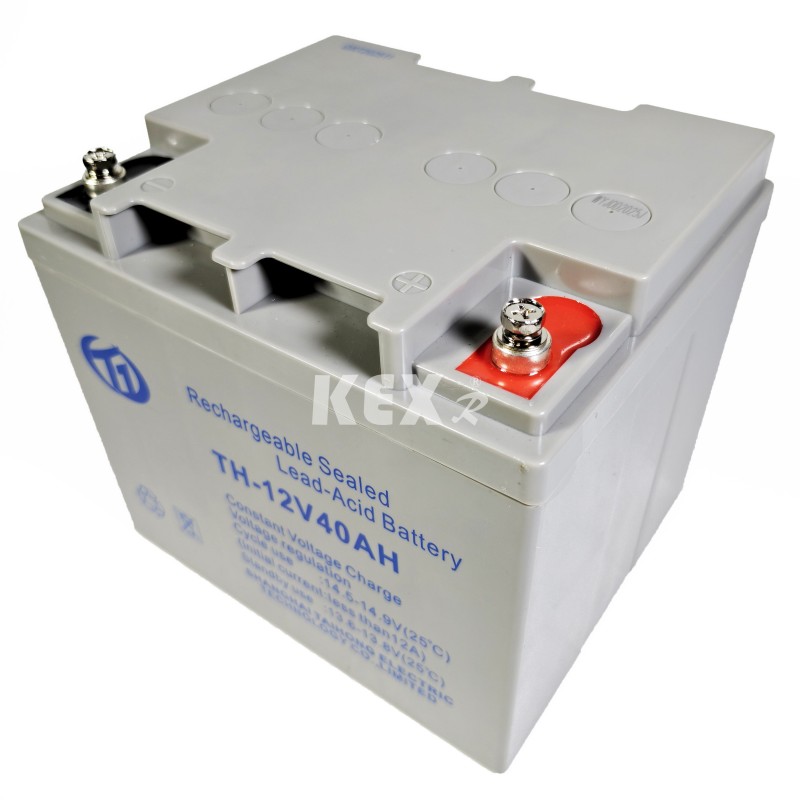

ceallraí 18.storage

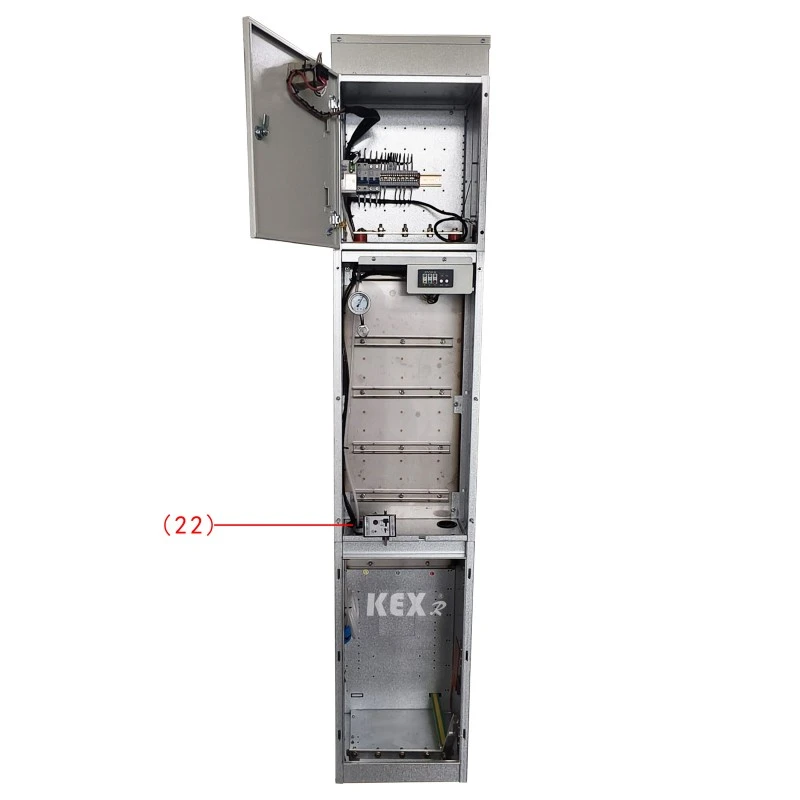

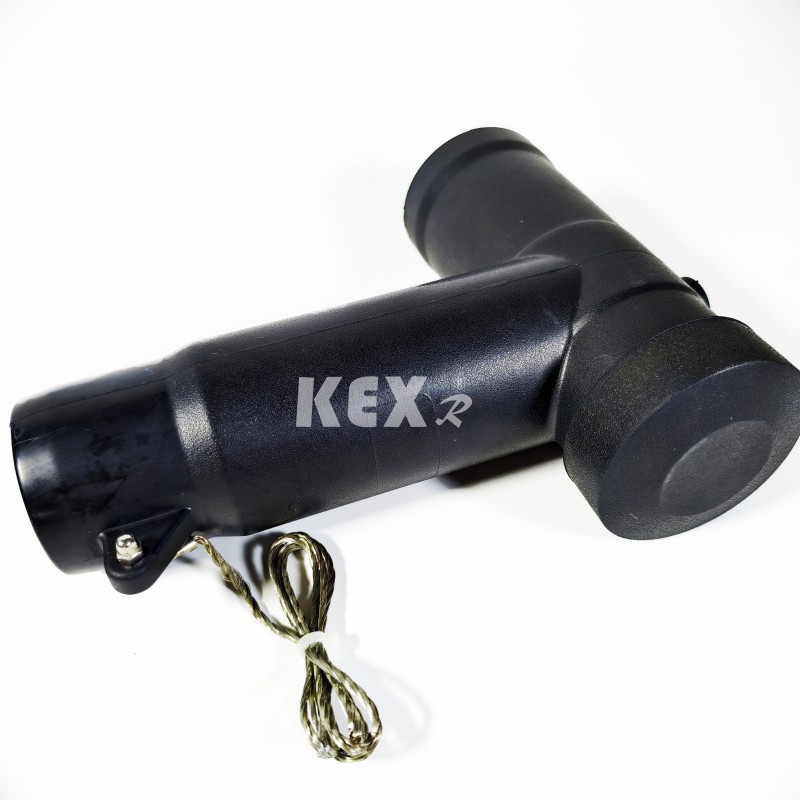

20. Cábla breiseán
● Coinníollacha úsáide
◆ Teocht :-25 ~ 45 ℃
◆ Teocht uasta laethúil: 35 ℃
◆ Céim IP: Séala comhlacht muirearaithe IP67, lasc bhlaosc comh-aireachta IP4x
◆ Níor cheart go mbeadh an t-aer mórthimpeall ar chomh-aireachta lascthrealamh gáis inslithe atá neamhdhíobhálach don chomhshaol truaillithe ag gás indóite creimneach agus gal uisce.
◆Ní bhíonn áit chreathadh foréigneach ann go minic, agus comhlíonann an dearadh cruas faoi chodanna crua riachtanais éagsúla.
● Caighdeáin
Cineál KXHB-12 Comhlíonann comh-aireachta lascthrealamh gáis inslithe atá neamhdhíobhálach don chomhshaol na caighdeáin thíos
◆ Ceanglais theicniúla choiteanna de chaighdeáin GB/T 1022 maidir le lascthrealamh agus trealamh rialaithe ardvoltais. ◆ GB/T39063640.5kV AC lascthrealamh iata miotail agus trealamh rialaithe.
◆ GB/T1985 Lasc aonraithe AC ardvoltais agus lasc talaimh
◆ Lasc ualach ardvoltais GB/T38043.6-40.5kV AC
◆ GB/T1984 Scoradán ciorcad AC ardvoltais
◆ GB/T4208 IP cód leibhéal cosanta bhlaosc
◆ GB/T7354 Tomhas Scaoilte Páirteach
◆ GB/T311.1 Comhordú inslithe Cuid 1: Sainmhíniú, prionsabail agus rialacha
● Tábla paraiméadar teicniúil de chomh-aireachta lascthrealamh inslithe gáis atá neamhdhíobhálach don chomhshaol
◆ Comh-Aireachta breaker ciorcaid
|
Mír |
Aonad |
Sonraí |
|||
|
Voltas Rátáilte |
KV |
12 |
|||
|
Minicíocht Rátáilte |
HZ |
50 |
|||
|
Leibhéal inslithe rátáilte |
Seasamh minicíocht oibre 1min Voltas |
A groud, céim go céim |
KV |
42 |
|
|
Briseadh |
48 |
||||
|
Seasann impuls solais voltas (buaic) |
A groud, céim go céim |
KV |
75 |
||
|
Briseadh |
85 |
||||
|
Seasann minicíocht cumhachta 1 nóiméad le voltas ciorcad cúnta/rialaithe (go talamh) |
KV |
2 |
|||
|
Reatha Rátáilte |
A |
630 |
|||
|
Gearrthéarmach rátáilte seasamh in aghaidh an tsrutha （luach fíorúil） |
Príomhchiorcad/lasc Talmhan |
kA |
25/4s |
||
|
Ciorcad talmhaithe |
kA |
21.7/4s |
|||
|
Buaic rátáilte seasamh leis an sruth |
Príomhchiorcad/lasc Talmhan |
kA |
63 |
||
|
Ciorcad talmhaithe |
kA |
54.5 |
|||
|
Sos gearrchiorcad rátáilte reatha agus amanna |
kA/Am |
25/30 |
|||
|
Sruth dúnta gearrchiorcad rátáilte (buaic) |
kA |
63 |
|||
|
Sos reatha luchtaithe cábla rátáilte |
A |
25 |
|||
|
Seicheamh oibriúcháin rátáilte an bhriseora O-0.3s-CO-180s-CO |
|
|
|||
|
Saol meicniúil |
Briste / Dícheangail |
Am |
10000/3000 |
||
|
Céim IP |
Bosca séalaithe |
|
IP67 |
||
|
Blaosc lascthrealamh |
|
IP4X |
|||
|
Voltas gáis |
Leibhéal luchtaithe gáis rátáilte (20 ℃, voltas tomhsaire) |
Mpa |
0.02 |
||
|
Gáis rátáilte íosleibhéal feidhme (20 ℃, voltas tomhsaire) |
Mpa |
0 |
|||
|
Feidhmíocht séalaithe, |
Ráta sceite bliantúil |
%/Bliain |
≤0.05 |
||
◆ Comh-aireachta lasc luchtaithe
|
Mír |
Aonad |
Sonraí |
|||
|
Voltas Rátáilte |
KV |
12 |
|||
|
Minicíocht Rátáilte |
HZ |
50 |
|||
|
Leibhéal inslithe rátáilte |
Seasamh minicíocht oibre 1min Voltas |
|
KV
|
|
|
|
|
|
||||
|
Seasann impuls solais voltas (buaic) |
|
KV
|
|
||
|
|
|
||||
|
Seasann minicíocht cumhachta 1 nóiméad le voltas ciorcad cúnta/rialaithe (go talamh) |
KV |
2 |
|||
|
Reatha Rátáilte |
A |
630 |
|||
|
Gearrthéarmach rátáilte seasamh in aghaidh an tsrutha （luach fíorúil） |
Príomhchiorcad/lasc Talmhan |
KA |
25/4s |
||
|
Ciorcad talmhaithe |
KA |
21.7/4s |
|||
|
Buaic rátáilte seasamh leis an sruth |
Príomhchiorcad/lasc Talmhan |
KA |
63 |
||
|
Ciorcad talmhaithe |
KA |
54.5 |
|||
|
Sruth dúnta gearrchiorcad rátáilte (buaic) |
Lasc luchtaithe/lasc Earthing |
KA |
63 |
||
|
Rátáilte ualach gníomhach ag cur isteach ar an sruth |
A |
630 |
|||
|
Lúb dúnta rátáilte ag cur isteach ar an sruth |
A |
630 |
|||
|
5% Rátáilte ualach gníomhach ag cur isteach ar an sruth |
A |
31.5 |
|||
|
Sos reatha luchtaithe cábla rátáilte |
A |
10 |
|||
|
Amanna sosanna gníomhacha ualaigh rátáilte |
Am |
100 |
|||
|
Briseadh reatha locht na talún |
A/Am |
31.5/10 |
|||
|
Tá sruth luchtaithe línte agus cáblaí dícheangailte faoi choinníoll locht na talún. |
A/Am |
17.4/10 |
|||
|
Saol meicniúil |
Briste / Dícheangail |
A/Am |
10000/3000 |
||
|
Céim IP |
Bosca séalaithe |
|
IP67 |
||
|
Blaosc lascthrealamh |
|
IP4X |
|||
|
Voltas gáis |
Leibhéal luchtaithe gáis rátáilte (20 ℃, voltas tomhsaire) |
Mpa |
0.02 |
||
|
Gáis rátáilte íosleibhéal feidhme (20 ℃, voltas tomhsaire) |
Mpa |
0 |
|||
|
Feidhmíocht séalaithe, |
Ráta sceite bliantúil |
%/Bliain |
≤0.05 |
||
● Scéim chumraíochta na comh-aireachta

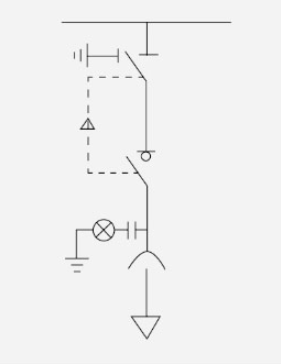

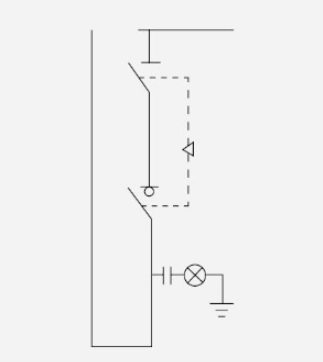

○ Scéim 1
CL650mm
◆ Gabhálais bhunúsacha
▶ Lasc luchtaithe
▶ Lasc Leithlisithe Dhá Stáisiún
▶ Méadar taispeána beo
▶ Barra Bus Caighdeánach
▶ Láimhseáil oibríochta
▶ Déan teagmháil le Busbar
◇ gabhálais roghnacha
▶ Meicníocht oibriúcháin leictreach
▶ Uirlis taispeána digiteach
▶ Ionstraim pointeoir glasála leictreamaighnéadach soláthar cumhachta DC
▶ Cónascadh meicniúil trí cinn as dhá cheann
▶ Monatóireacht ar líne ar ghabháltas Seomra ísealvoltais
▶ Uirlis taispeána digiteach
▶ Cosaint éighníomhach
▶ Suíochán in airde
▶ Modúl ceartaitheora
▶ Seomra ísealvoltais
▶ Gabhálaí tintreach comhghlasála meicniúla beirt in aon
▶ Soláthar cumhachta DC (12h-24Ah) ionstraim pointeoir glas leictreamaighnéadacha Suíochán ardaithe

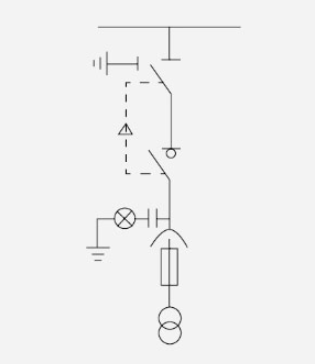

PTC500mm
◆ Gabhálais bhunúsacha
▶ Lasc luchtaithe
▶ Feidhmiú caighdeánach bus taispeána beo dínascaire trí stáisiún
▶ láimhseáil claochladán Voltas
Feadán comhleádh ▶PT
▶ Breiseán cábla elbow (cábla san áireamh)
◇ gabhálais roghnacha
▶ Meicníocht oibriúcháin leictreach
▶ Uirlis taispeána digiteach
▶ Ionstraim pointeoir glasála leictreamaighnéadach soláthar cumhachta DC
▶ Comhghlasáil mheicniúil triúr as dhá mhonatóireacht ar ghabháil ar líne
▶ Seomra ísealvoltais
▶ Uirlis taispeána digiteach
▶ Cosaint éighníomhach
▶ Modúl ceartaitheoir suíochán ardaithe
▶ Seomra ísealvoltais
▶ Innealra comhghlasála meicniúil dhá cheann in aon
▶ Soláthar cumhachta DC (12h-24Ah) glas leictreamaighnéadach ionstraim pointeoir
▶ Suíochán in airde
PTi500mm
◆ Gabhálais bhunúsacha
▶ Lasc aonraithe trí stáisiún
▶ Taispeáint luchtaithe
▶ Bus caighdeánach
▶ Láimhseáil oibriúcháin
▶ Trasfhoirmeoir voltais
Feadán comhleádh ▶PT
▶ Breiseán cábla elbow (cábla san áireamh)
◇ gabhálais roghnacha
▶ Meicníocht oibriúcháin leictreach
▶ Uirlis taispeána digiteach
▶ Ionstraim pointeoir glasála leictreamaighnéadach soláthar cumhachta DC
▶ Cónascadh meicniúil trí cinn as dhá cheann
▶ Monatóireacht ar líne ar ghabháil
▶ Seomra ísealvoltais
▶ Uirlis taispeána digiteach
▶ Cosaint éighníomhach
▶ Suíochán in airde
▶ Modúl ceartaitheora
▶ Seomra ísealvoltais
▶ Gabhálaí comhghlasála meicniúla beirt in aon
▶ Soláthar cumhachta DC (12h-24Ah) glas leictreamaighnéadach ionstraim pointeoir
▶ Suíochán in airde
PT 500mm
◆ Gabhálais bhunúsacha
▶ Taispeáint luchtaithe
▶ Bus caighdeánach
▶ Trasfhoirmeoir voltais
Feadán comhleádh ▶PT
▶ Breiseán cábla elbow (cábla san áireamh)
◇ gabhálais roghnacha
▶ Meicníocht oibriúcháin leictreach
▶ Uirlis taispeána digiteach
▶ Ionstraim pointeoir glasála leictreamaighnéadach soláthar cumhachta DC
▶ Cónascadh meicniúil trí cinn as dhá cheann
▶ Monatóireacht ar líne ar ghabháil
▶ Seomra ísealvoltais
▶ Uirlis taispeána digiteach
▶ Cosaint éighníomhach
▶ Suíochán in airde
▶ Modúl ceartaitheora
▶ Seomra ísealvoltais
▶ Gabhálaí comhghlasála meicniúla beirt in aon
▶ Soláthar cumhachta DC (12h-24Ah) glas leictreamaighnéadach ionstraim pointeoir
▶ Suíochán in airde

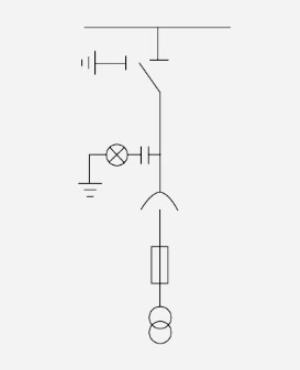

PTS500
◆ Gabhálais bhunúsacha
▶ Trasfhoirmeoir voltais
Feadán comhleádh ▶PT
▶ Breiseán cábla elbow (cábla san áireamh)
◇ gabhálais roghnacha
▶ Gabhadóir tintreach
▶ Monatóireacht ar líne ar ghabháil
▶ Soláthar cumhachta DC (12h-24Ah)
▶ Uirlis pointeoir seomra ísealvoltais
▶ Glasáil leictreamaighnéadach ionstraim taispeána digiteach
▶ Suíochán in airde

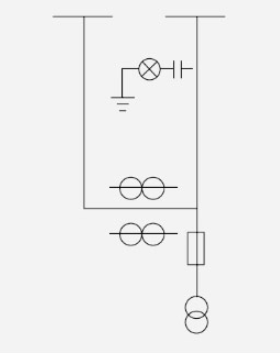

M 650mm
◆ Gabhálais bhunúsacha
▶ Taispeáint luchtaithe
▶ Bus fada agus gearr
▶ Aistrigh bus
▶ Trasfhoirmeoir voltais
Umar dosing feadán comhleáite ▶PT
▶ Trasfhoirmeoir voltais
◇ gabhálais roghnacha
▶ Uirlis pointeoir seomra ísealvoltais
▶ Glasáil leictreamaighnéadach ionstraim taispeána digiteach
▶ Suíochán in airde
▶ Rialtóir teochta agus taise
Nóta: Má chuirtear lasc aonrú dearfach roimh PT, ba cheart leithead an chomh-aireachta a athrú go 1000mm, agus fanann toisí eile gan athrú.
○ Scéim 2
C 420mm
◆ Gabhálais bhunúsacha
▶ Lasc aonraithe trí stáisiún
▶ Taispeáint luchtaithe
▶ Bus caighdeánach
▶ Láimhseáil oibriúcháin
▶ Lasc luchtaithe
◇ gabhálais roghnacha
▶ Gabhadóir tintreach meicníocht oibriúcháin leictreachais
▶ Árachas cuimsitheach
▶ Uirlis taispeána digiteach
Glas leictreamaighnéadach soláthar cumhachta ▶DC
▶ Claochladán seicheamh nialais
▶Táscaire lochta (le tomhas teochta) ionstraim pointeora ▶ Monatóireacht ar líne ar an ngabhadán
▶ Cosaint éighníomhach
▶ Suíochán in airde
▶ Modúl ceartaitheora
▶ Trasfhoirmeoir srutha trí chroí
▶ Táscaire locht EKL-4
▶ Seomra ísealvoltais
▶ Idirghlas meicniúil dhá cheann in aon
▶ Gléas glasála talún líne ag teacht isteach
▶ Cónascadh meicniúil trí cinn as dhá cheann
▶ Gabhálais cábla

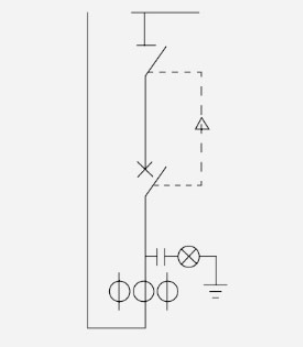

V 420mm
◆ Gabhálais bhunúsacha
▶3 dínascaire suímh
▶ Taispeáint luchtaithe
▶ Barra bus caighdeánach
▶ Láimhseáil oibríochta
▶ Scoradán ciorcaid
▶CT
◇ gabhálais roghnacha
▶ Meicníocht oibriúcháin leictreach
▶ Gléas Dodge
▶ Árachas cuimsitheach
▶ Uirlis taispeána digiteach
Glas leictreamaighnéadach soláthar cumhachta ▶DC
▶ Claochladán seicheamh nialais
▶ Táscaire locht (le tomhas teochta) ionstraim pointeoir
▶ Monatóireacht ar líne ar ghabháil
▶ Cosaint éighníomhach
▶ Suíochán in airde
▶ Modúl ceartaitheora
▶ Trasfhoirmeoir srutha trí chroí
▶ Táscaire locht EKL-4 Seomra ísealvoltais
▶ Idirghlas meicniúil dhá cheann in aon
▶ Gléas glasála talún líne ag teacht isteach
▶ Cónascadh meicniúil trí cinn as dhá cheann
▶ Gabhálais cábla

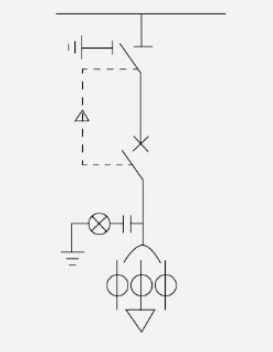

V 650mm
◆ Gabhálais bhunúsacha
▶ Lasc aonraithe dhá stáisiún
▶ Taispeáint luchtaithe
▶ Bus caighdeánach
▶ Láimhseáil oibriúcháin scoradán ciorcaid
▶ Trasfhoirmeoir reatha
▶ Ag nascadh bus
◇ gabhálais roghnacha
▶ Meicníocht oibriúcháin leictreach
▶ Árachas cuimsitheach
▶ Seomra ísealvoltais
▶ Idirghlas meicniúil dhá cheann in aon
▶ Cónascadh meicniúil trí cinn as dhá cheann
▶ Ionstraim pointeoir soláthair cumhachta DC
▶ Uirlis taispeána digiteach
▶ Suíochán in airde
▶ Modúl ceartaitheoir cosanta éighníomhach
▶ Glasáil leictreamaighnéadach
○ Scéim 3
DI 420mm
◆ Gabhálais bhunúsacha
▶ Taispeáint luchtaithe
▶ Barra bus caighdeánach
◇ gabhálais roghnacha
▶ Gabhálaí gabhálais cábla
▶ Monatóireacht ar líne ar ghabháil
▶ Táscaire locht Táscaire locht EKL-4 (le tomhas teochta) ▶ Glas leictreamaighnéadach
▶ Suíochán in airde
DI 420mm
◆ Gabhálais bhunúsacha
▶ Taispeáint luchtaithe
▶ Barra bus caighdeánach
▶ Láimhseáil oibríochta
▶ 2 dínascaire suímh
◇ gabhálais roghnacha
▶ Seomra ísealvoltais
▶ Idirghlas meicniúil dhá cheann in aon
▶ Cónascadh meicniúil trí cinn as dhá cheann
▶ Suíochán ardaithe glas leictreamaighnéadach

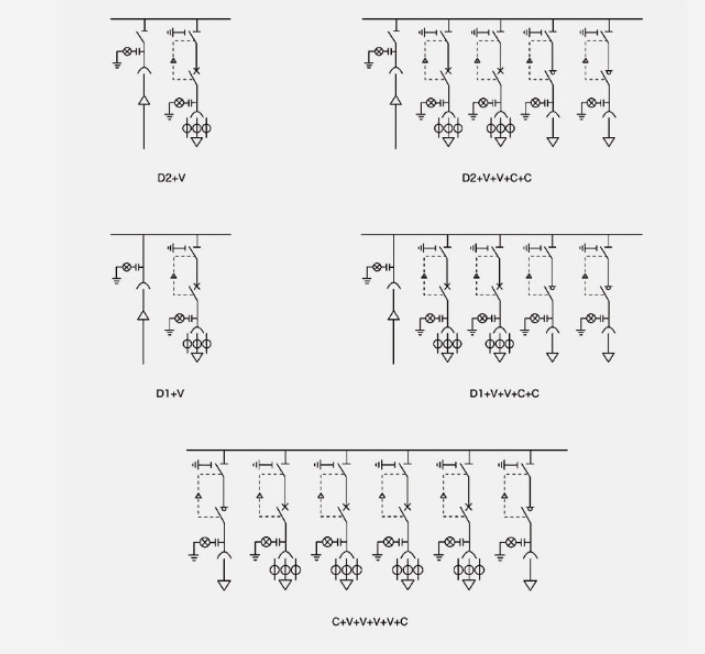

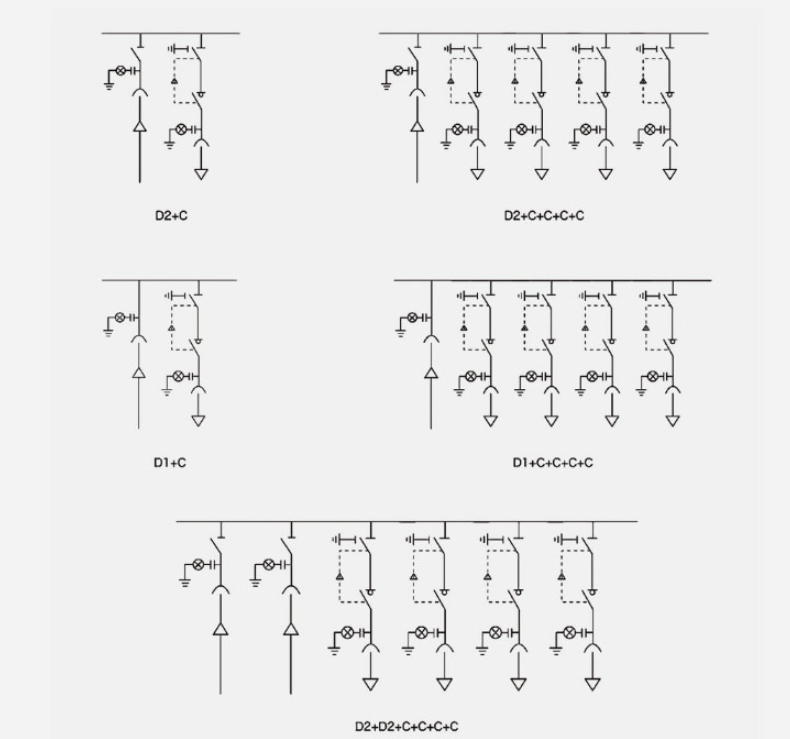

● Teaglaim tipiciúil scéime 1
Nóta: Is féidir an scéim tagartha teaglaim tipiciúil thuas a chomhcheangal ar bhealaí éagsúla de réir riachtanais na n-úsáideoirí.

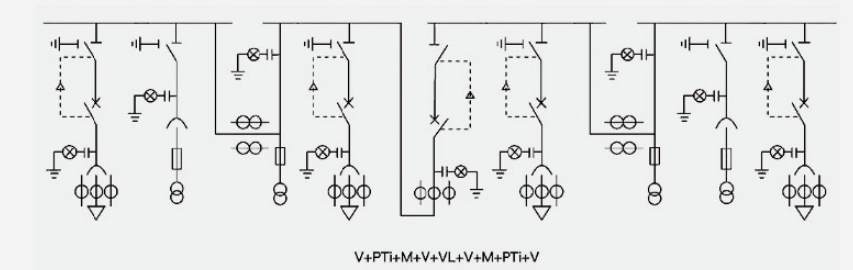

Teaglaim scéime 2 tipiciúil
Nóta: Is féidir an scéim tagartha teaglaim tipiciúil thuas a chomhcheangal ar bhealaí éagsúla de réir riachtanais na n-úsáideoirí.
Scéim deighilte ATS

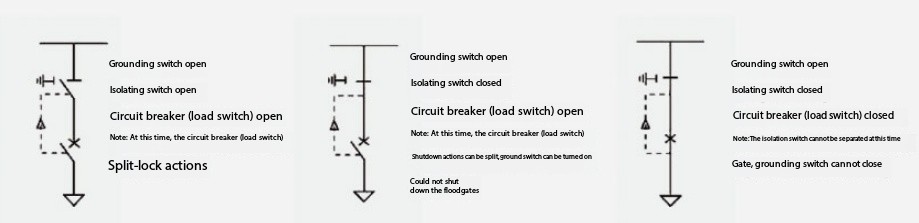

● Athraigh treoracha oibriúcháin
Athraigh suíomh, staid agus comhghlasáil
Céimeanna Oibriúcháin:
Tarchur cumhachta: Croch (dún) na doirse uachtaracha agus íochtaracha le scoradán ciorcaid (lasc ualaigh) → an lasc talún le lasc aonrúcháin → críochnaíodh an scoradán ciorcaid (lasc ualaigh) le tarchur cumhachta.
Gearradh cumhachta: Briseadh (lasc ualaigh) → dínascaire → lasc talmhaithe → díluchtaítear (osclaítear) briseoir (lasc ualaigh) agus dubhaítear an doras amach.
● Treoracha suiteála

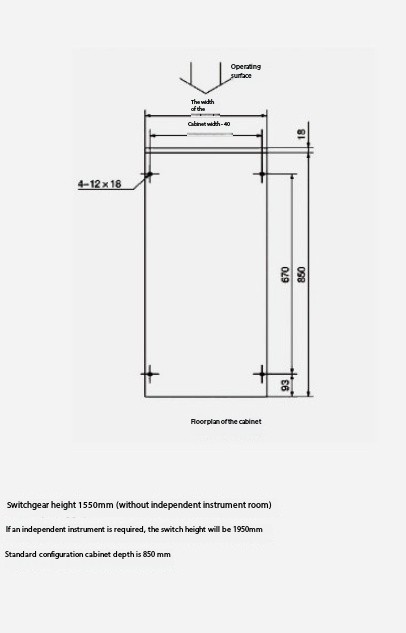

◆ Toisí bonn agus foriomlána

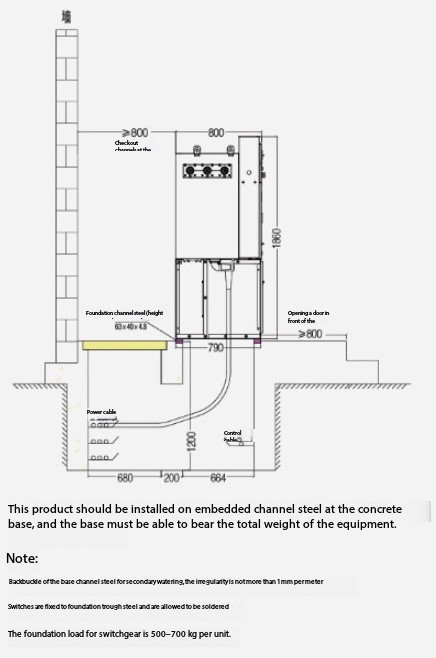

◆ Comh-aireachta agus toisí suiteála foriomlána
Hot Tags: Comh-Aireachta Lascthrealamh Inslithe Gáis atá Cairdiúil don Chomhshaol
Catagóir Gaolmhar
- Fostáisiún de chineál bosca
- Príomh -aonad fáinne ardvoltais
- Bosca brainse cábla
- Lascthrealamh ardvoltais
- Lascthrealamh ísealvoltais
- Táirgí fótavoltacha
- Lasc ualach SF6
- Breaker ciorcad i bhfolús
- Dí -ononnection
- Lasc créithe
- Claochladán reatha
- Claochladán voltais
- Cumhacht seasaimh
- Claochladán Dáileacháin Cumhachta
Seol Fiosrúchán
Eolas teagmhála
-
Seoladh
Uimh.
-
Teil
-
R-phost
Le haghaidh fiosruithe faoi bhosca brainse cábla, lascthrealamh ardvoltais, lascthrealamh ísealvoltais nó liosta praghsanna, fág do r -phost chugainn agus beimid i dteagmháil laistigh de 24 uair an chloig.
