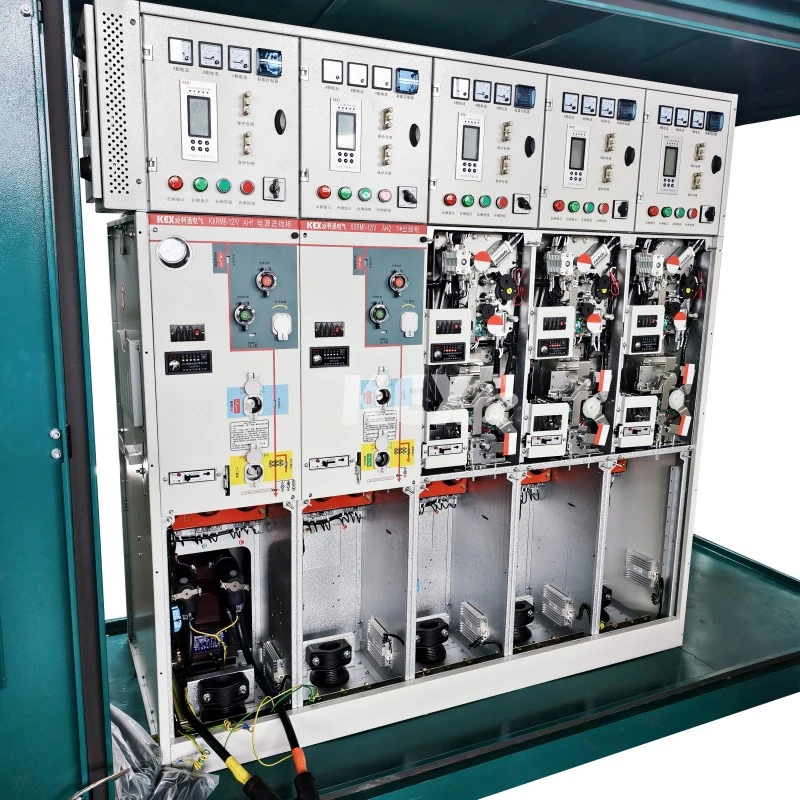

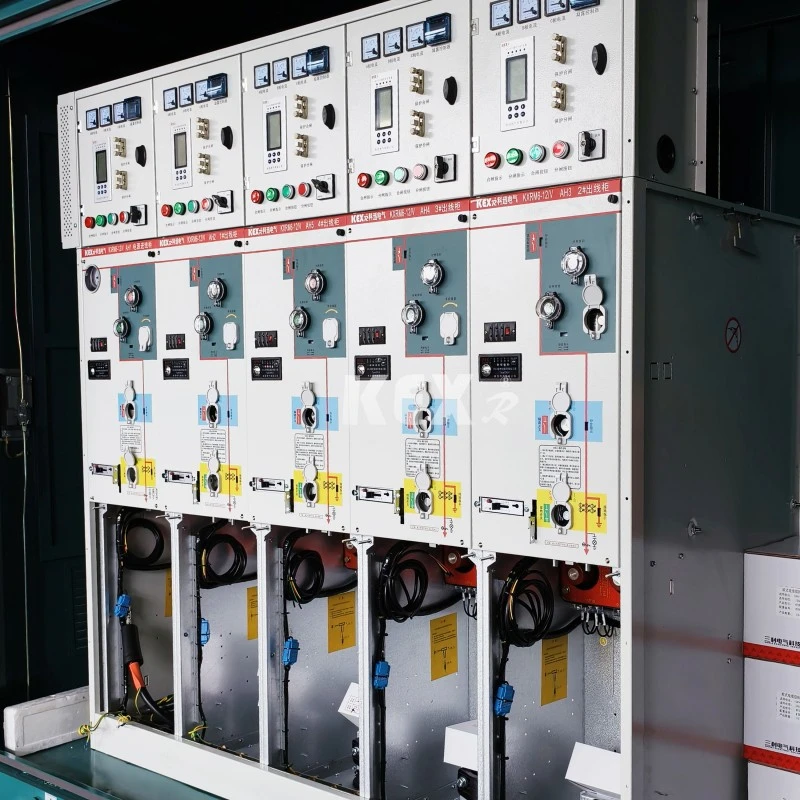

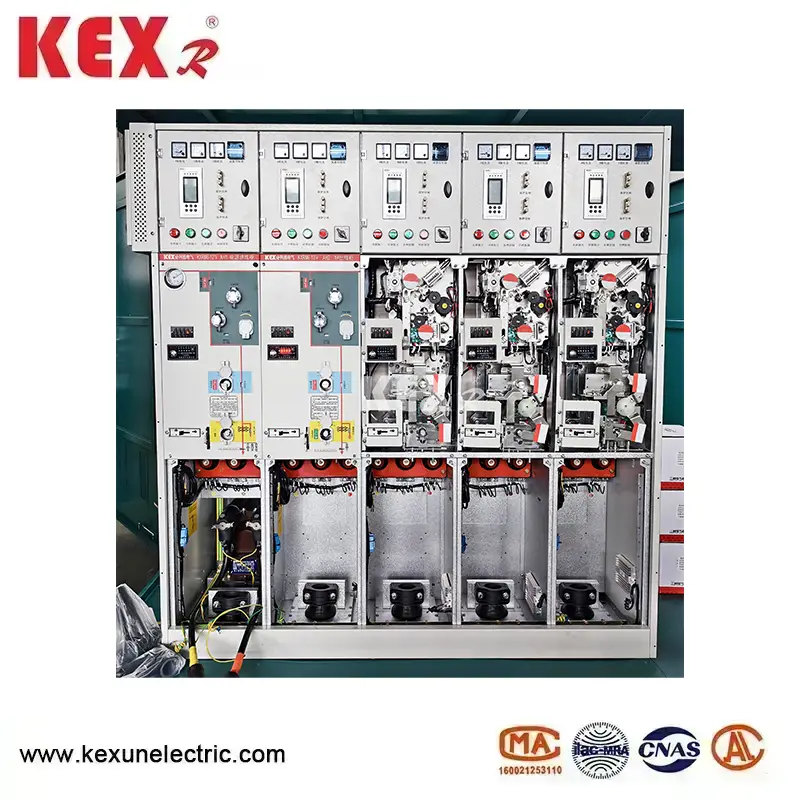

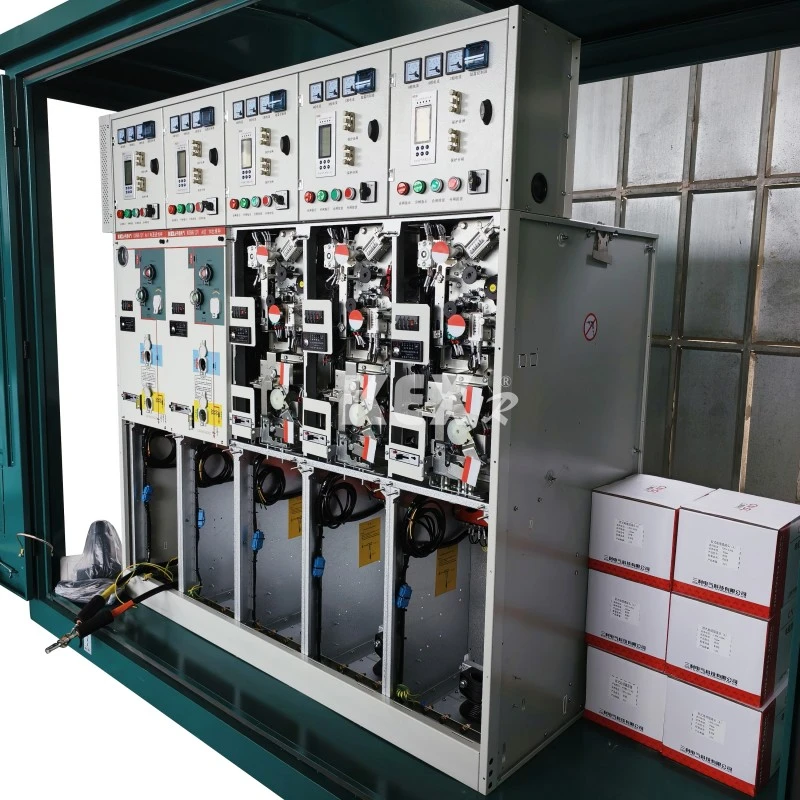

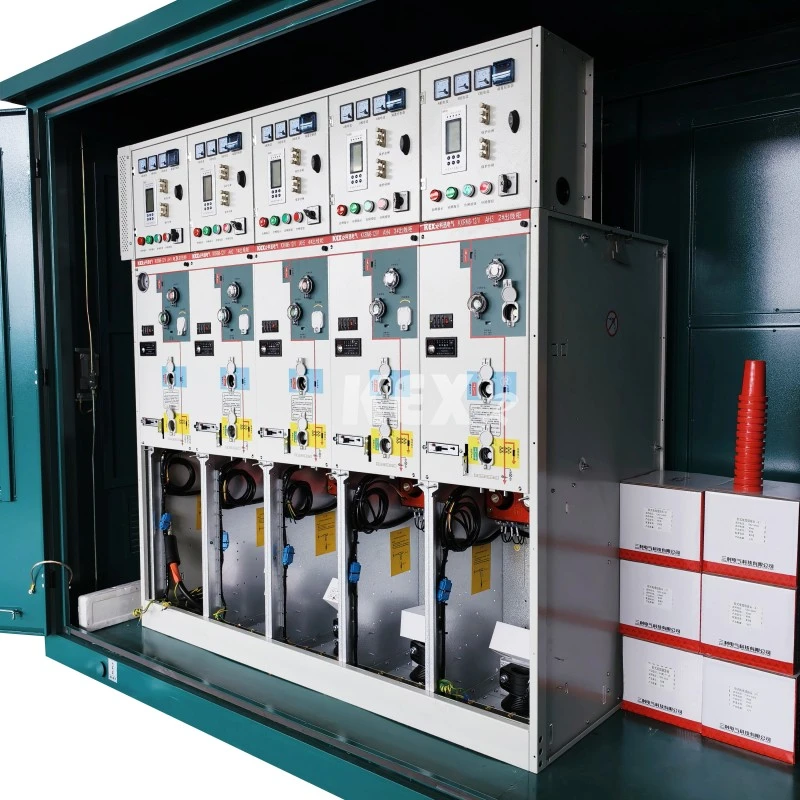

Comh-Aireachta GIS de Chineál Comhcheangailte

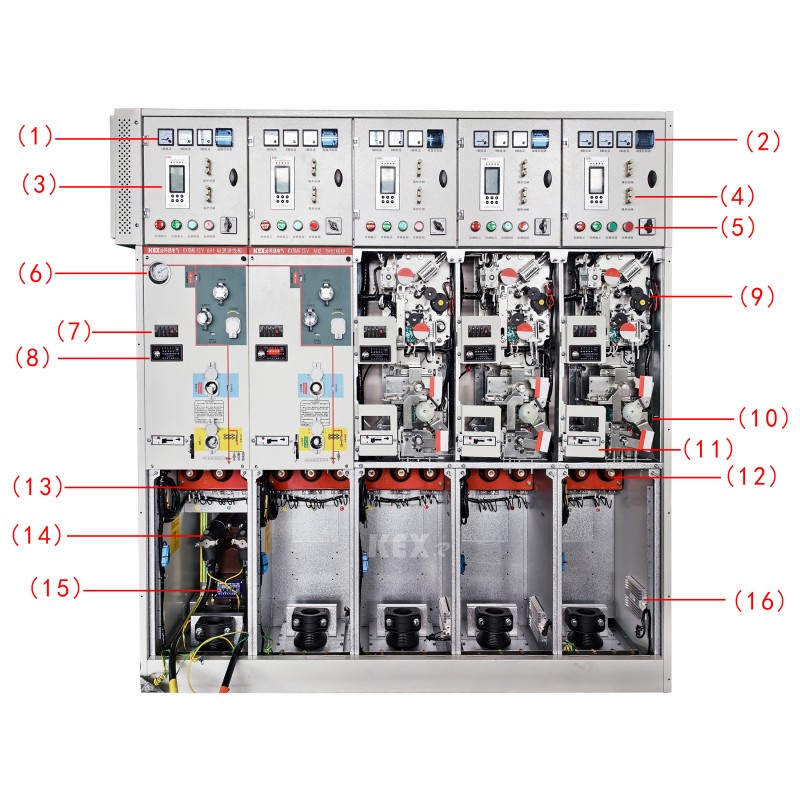

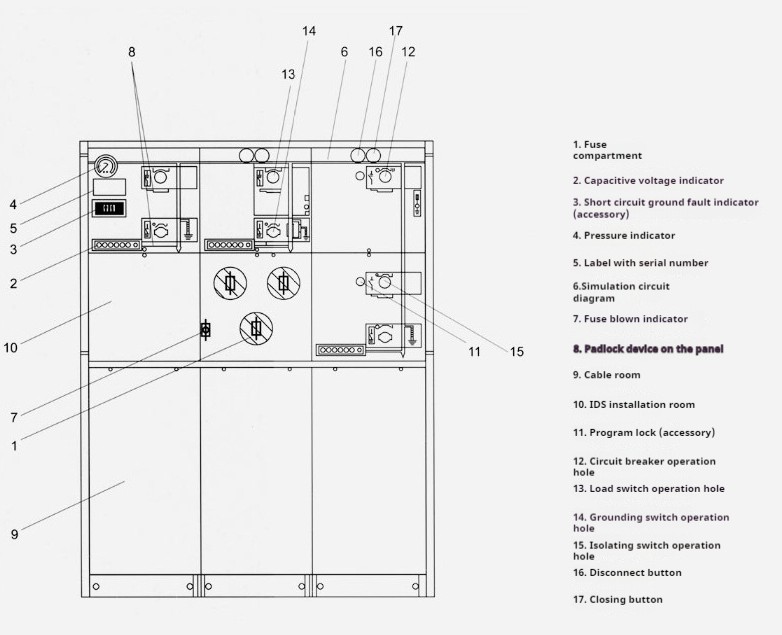

● Comhpháirteanna

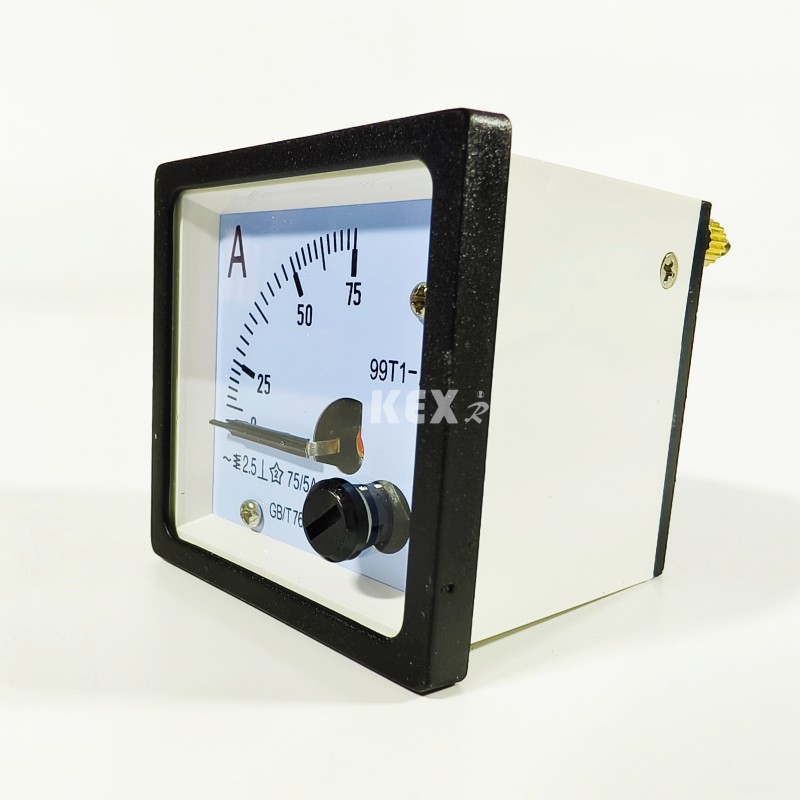

1.Ammeter

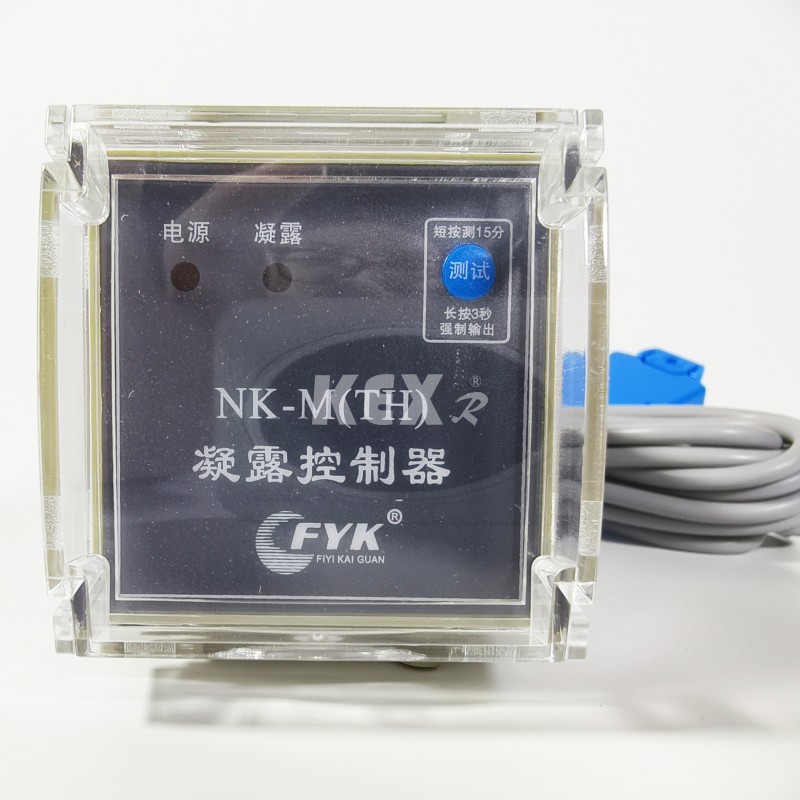

Rialaitheoir 2.Condensation

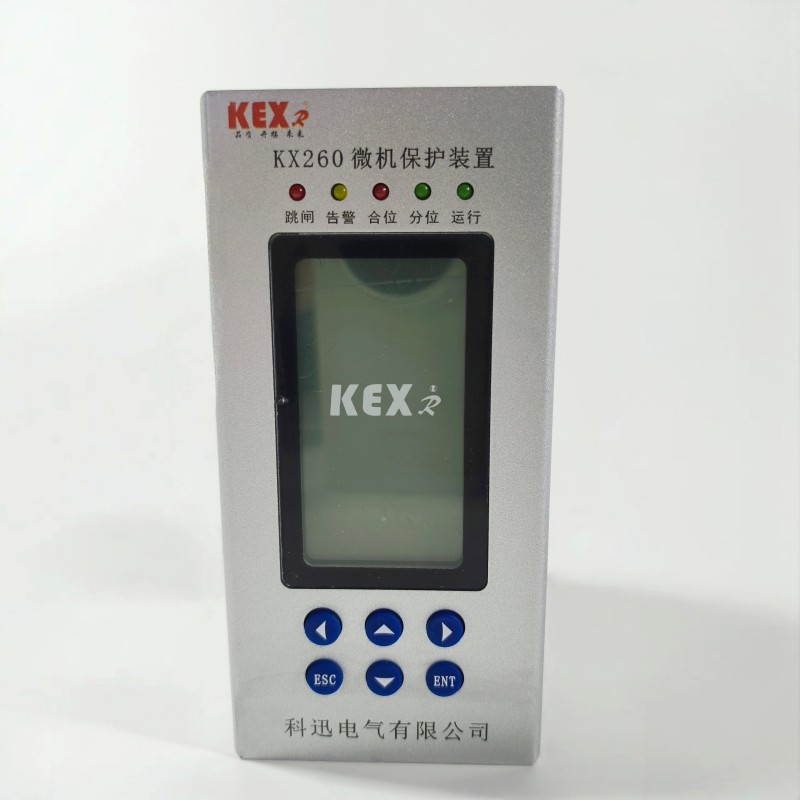

Gléas cosanta 3.Microcomputer

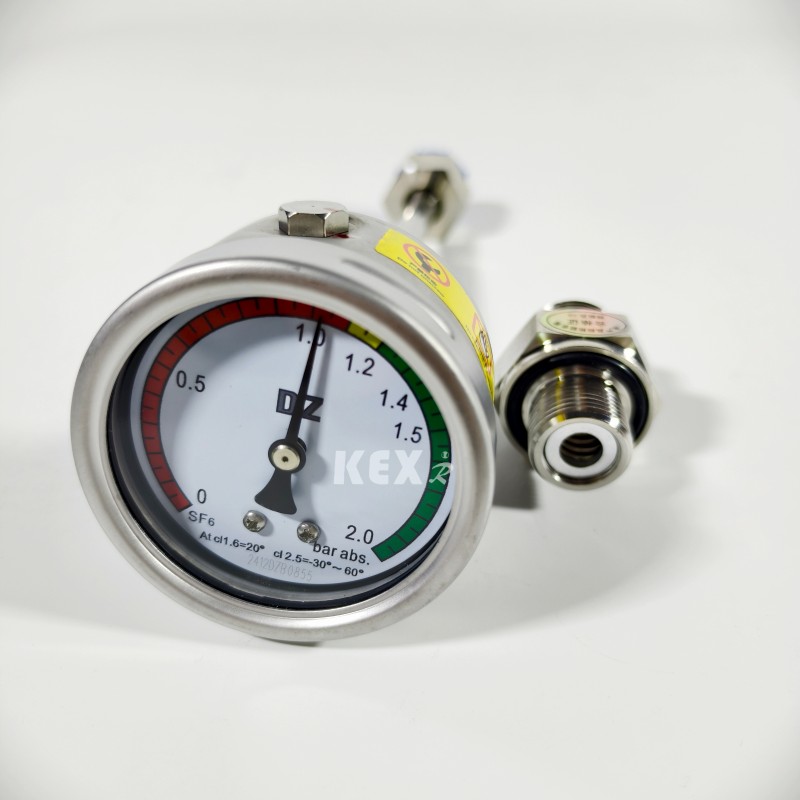

6 .Baraiméadar

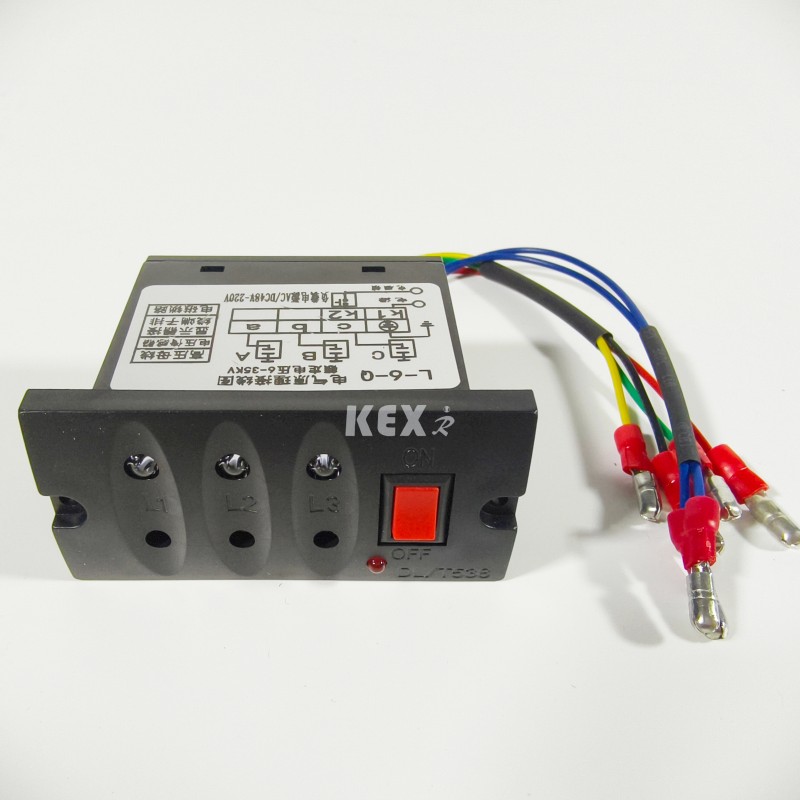

Taispeáint 7.Charged

 8.. Táscaire locht

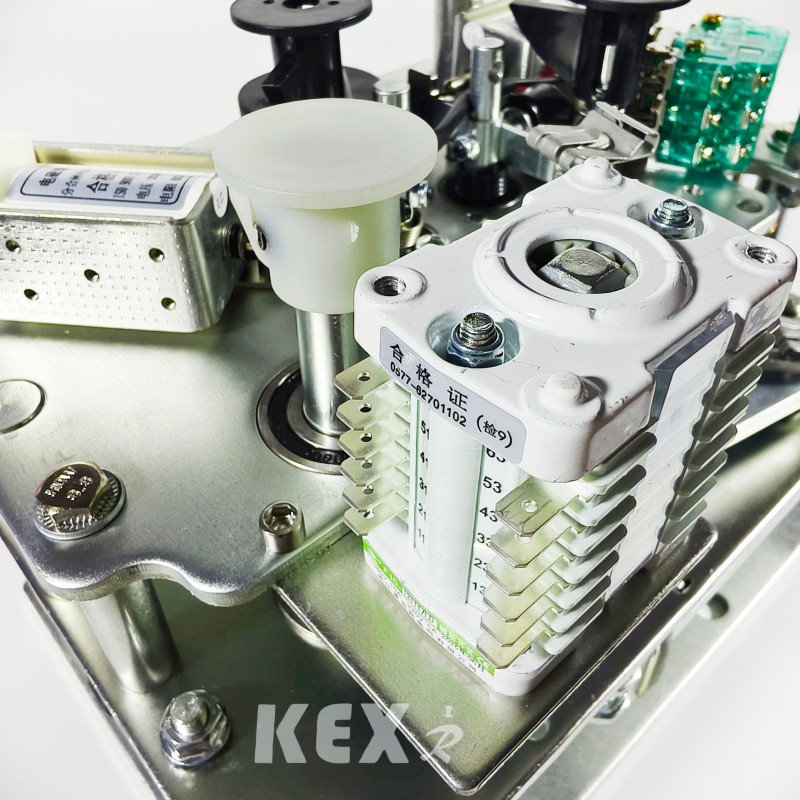

9. Meicníocht oibriúcháin leictreachais

10. Meicníocht oibriúcháin láimhe

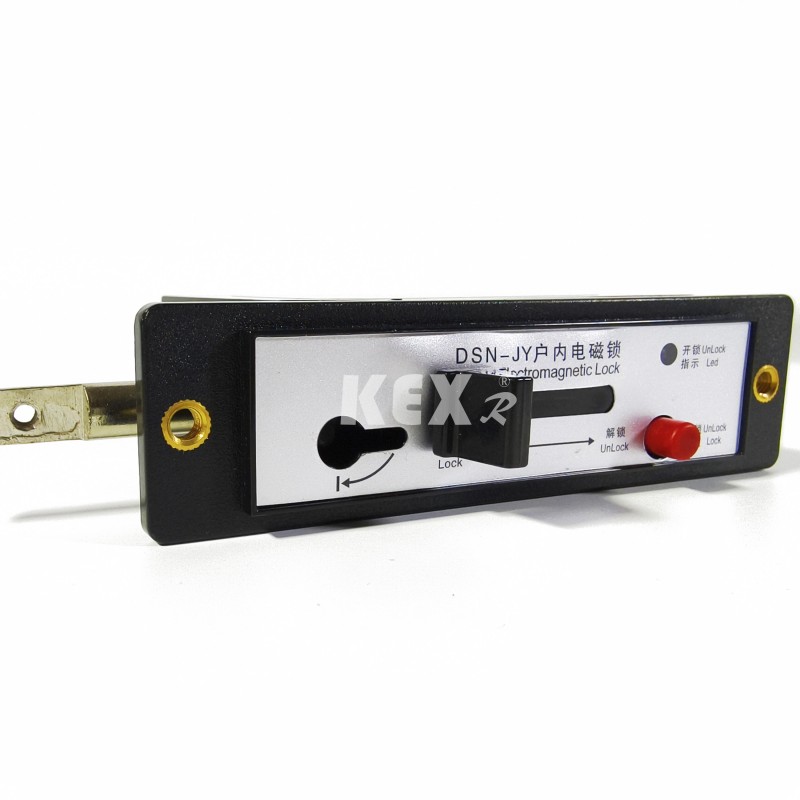

11. Glas leictreamaighnéadach

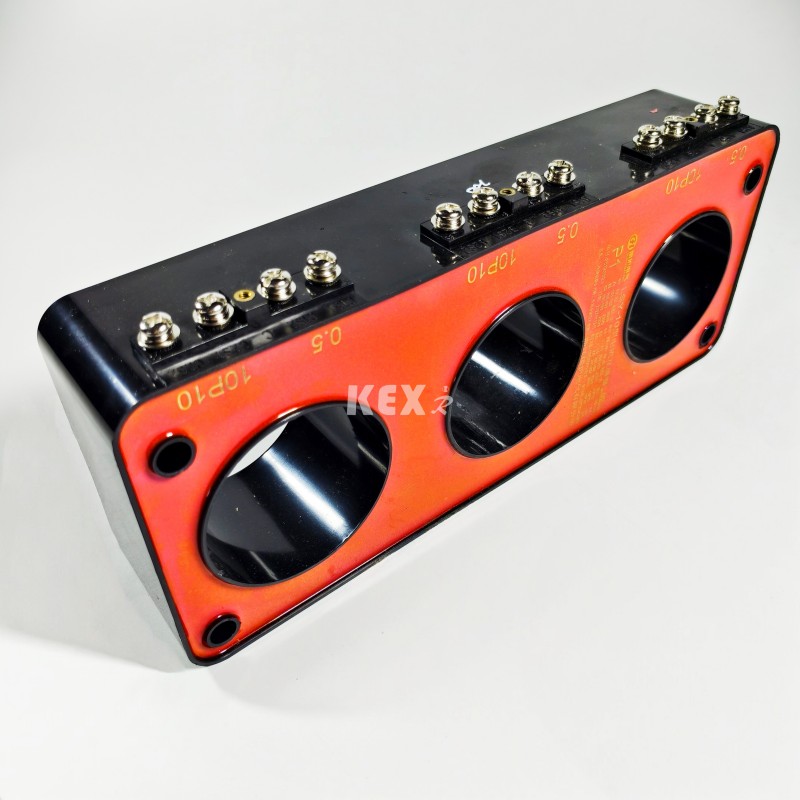

12~13. Trasfhoirmeoir reatha

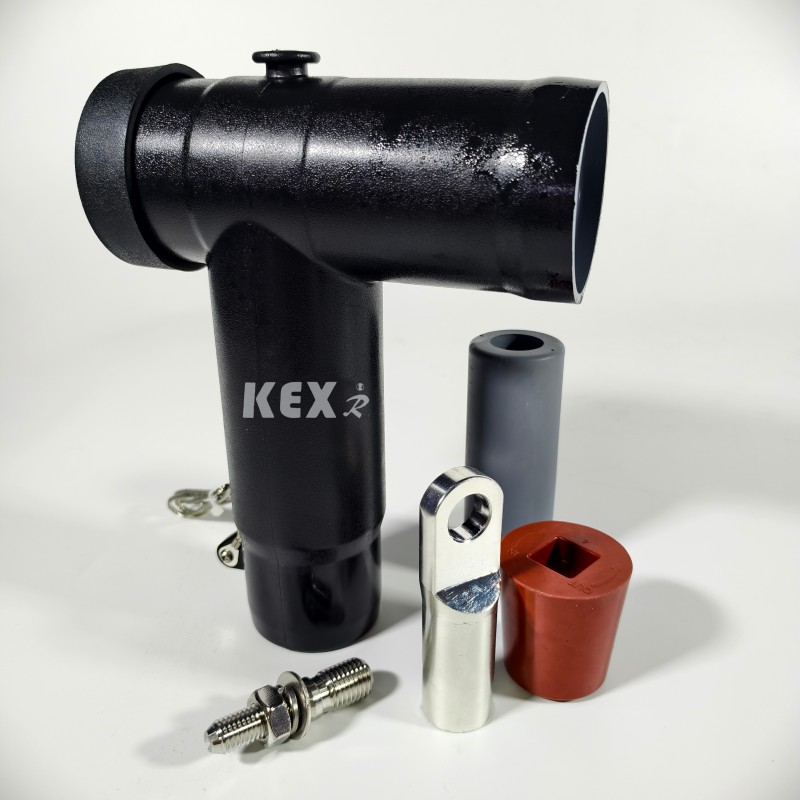

14.Cable breiseán

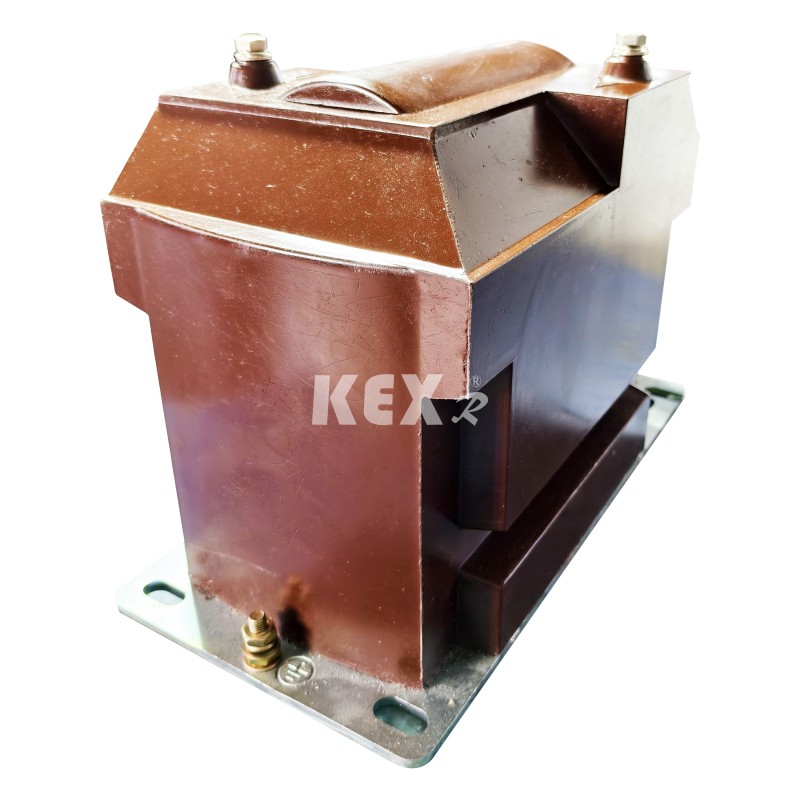

15.Voltage claochladán

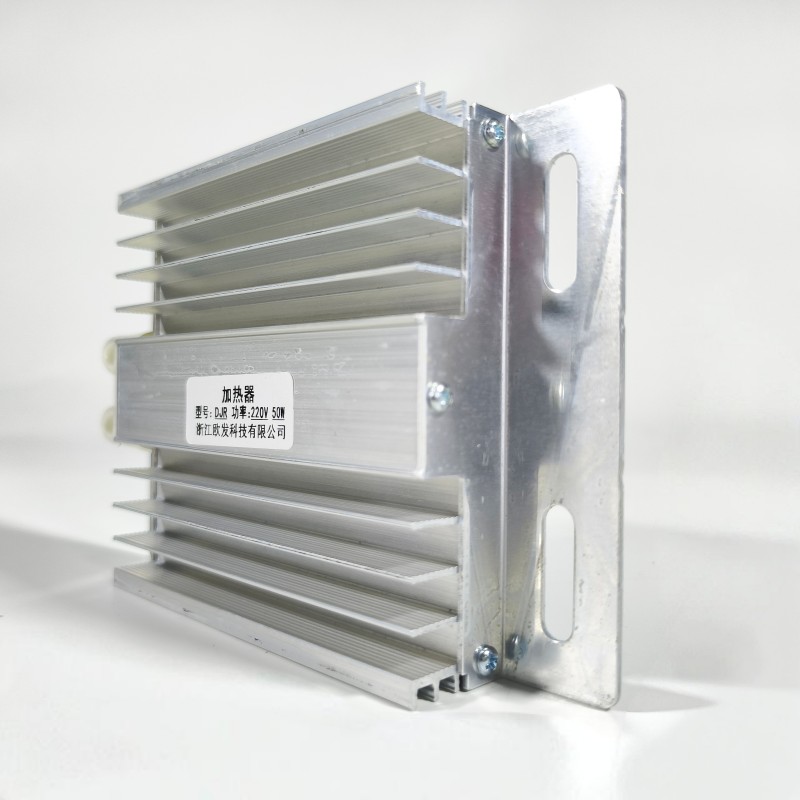

16 .Pláta téimh cóimhiotal alúmanaim

● Coinníollacha a úsáid

Tá KXRM6-12 Comh-Aireachta GIS Cineál Comhcheangailte oiriúnach le haghaidh teocht ard agus íseal (+40 ℃ ~ -40 ℃), taise, deannach, truailliú salainn, mianaigh, airde ard (1000m) agus timpeallachtaí eile. Ní dhéanann tumoideachas gearrthéarmach in uisce laistigh de 24 uair an chloig difear don úsáid. Nóta: Má tá an airde níos airde, cuir in iúl an airde ar leith.

● Caighdeáin

KXRM6-12 Comh-Aireachta GIS de Chineál Comhlíonann na caighdeáin thíos

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694 &rl...

GB3804, GB3906, GB11022 srl...

● Príomhbhuntáistí

◆ Úsáidtear gás SF6 i gComh-Aireachta GIS de Chineál Comhcheangailte KXRM 6-12 mar mheán múchta agus inslithe stua.

◆ Tá an comh-aireachta lasc séalaithe agus inslithe go hiomlán; Tá barraí bus, lasca agus páirteanna beo faoi iamh go hiomlán sa bhlaosc cruach dhosmálta.

◆ Tá an cuas líonta le gás 1.4bar SF6, agus sroicheann an leibhéal cosanta IP67: níl aon tionchar ag coinníollacha comhshaoil ​​seachtracha ar an bhfeiste lasc iomlán, rud a d'fhéadfadh gnáthoibriú an lasc a chinntiú fiú i gcásanna tromchúiseacha mar thumoideachas gearrthéarmach uisce, agus tá an táirge saor ó chothabháil.

◆ Tá feiste comhghlasála foirfe "cúig chosc" ag an gcomh-aireachta lasc, rud a chuireann deireadh go hiomlán le teip oibríochta pearsanra agus trealaimh a d'fhéadfadh a bheith mar gheall ar mhífheidhmiú an duine.

 ◆ Tá bealaí faoisimh brú sábháilte iontaofa ag gach caibinéid lasc, rud a d'fhéadfadh sábháilteacht phearsanta na n-oibreoirí a chinntiú fiú i gcásanna tromchúiseacha.

 ◆ Tá an comh-aireachta roinnte ina chomhcheangal aonad seasta agus teaglaim aonad in-leathnaithe.

◆ Comh-aireachta  go hiondúil téann sé isteach agus amach ón taobh tosaigh, agus is féidir é a shíneadh nó a shíneadh ón taobh de réir suíomhanna suiteála éagsúla.

◆ Tá méid na comh-aireachta áisiúil a shuiteáil, agus is féidir é a bheith oiriúnach d'áiteanna le spás cúng agus droch-choinníollacha comhshaoil.

◆ Is féidir le comh-aireachta a bheith feistithe le feistí leictreacha, cianrialaithe agus monatóireachta de réir riachtanais éagsúla úsáideoirí.

● Tábla paraiméadair theicniúla den chuid is mó

NÓTA¹: Ag brath ar an sruth rátáilte de fiús

NÓTA²: Ag brath ar an bhfiús ardvoltais

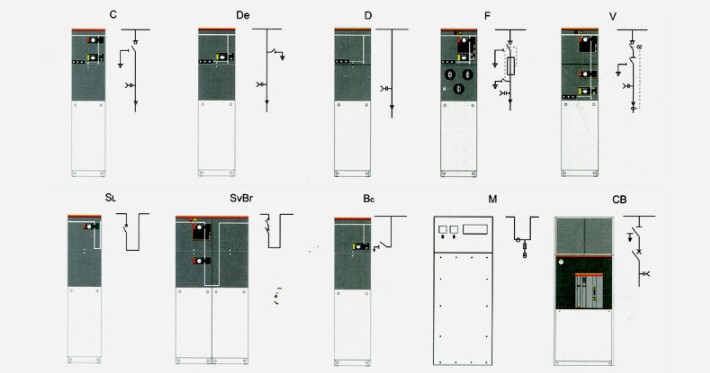

● Tá an chumraíocht seo a leanas ag gach modúl de Chomh-Aireachta GIS de Chineál Comhcheangailte

Cumraíocht comh-aireachta ▶D Féach "Modúl Ceangal Cábla gan Scian Talún" le haghaidh cumraíochta agus tréithe caighdeánacha.

▶ Cumraíocht na comh-aireachta C Féach "Modúl Athraigh Luchtaigh" le haghaidh cumraíochta agus tréithe caighdeánacha.

Cumraíocht comh-aireachta ▶F Féach "Modúl Athraigh Fholúis" le haghaidh cumraíochta agus tréithe caighdeánacha.

 Is féidir leis an gcomhcheangal caighdeánach KX-RM6 Cineál Comh-Aireachta GIS na cumraíochtaí seo a leanas a sholáthar freisin

▶ Táscaire voltais toilleas maidir le bushing ag teacht isteach

▶ Tá tomhas brú feistithe ag gach seomra aeir chun monatóireacht a dhéanamh ar dhlús SF6.

▶ Lug ardaithe

▶ Láimhseáil oibriúcháin

Sampla:

□ Lód lasc Modúl C

○ Cumraíocht chaighdeánach agus gnéithe

▶ 630a busbar

▶ Lasc ualaigh/talamh trí stáisiún

▶ Meicníocht oibriúcháin earraigh aonair trí stáisiún le dhá lasc ualaigh neamhspleácha agus seafta oibriúcháin lasc talún.

▶ Tásc suímh an lasc ualaigh agus an lasc talaimh

▶ Toradh cothrománach ag dul as oifig ag an tosaigh, buscadh bolt sraith 630A 400.

▶ Táscaire voltais toilleas chun leictriú bushing a léiriú

▶ I gcás na bhfeidhmeanna lasc go léir, tá sé áisiúil feiste glas eochaircheap a shuiteáil ar an bpainéal.

Tomhsaire brú gáis ▶SF6 (ach ceann amháin i ngach bosca gáis SF6)

▶ Barra bus talún

▶ Comhghlasáil idir lasc talún agus painéal tosaigh an tseomra cábla

○ Cumraíochtaí agus gnéithe roghnacha

▶ Síneadh bus in áirithe

▶ Bus seachtrach

▶ Meicníocht oibriúcháin leictreach lasc ualaigh DC24V/48V/110V/220V; AC 110V/220V;

▶ Táscaire gearrchiorcad agus locht talún Tomhais claochladán reatha fáinne agus aimpmhéadar

▶ Claochladán reatha fáinne agus méadar vata uair an chloig a thomhas

▶ Is féidir gabhálaí tintreach nó ceann cábla dúbailte a shuiteáil ag muinchille ionraonta an chábla.

▶Eochair-chomhghlasáil Glasáil thalamh beo líne isteach (lasc talamh glasála nuair atá an busáil beo) AC/DC 110 V/220 V. teagmháil chúnta

▶Suíomh lasc luchtaithe 2NO+2NC, suíomh lasc talaimh 2NO+2NC, tomhas brú 1NO le comhartha, agus múchtóir stua 1NO le teagmháil chomhartha.

▶ Is féidir an gléas tánaisteach a shuiteáil i

▶ Seomra líne tánaisteach ag barr na comh-aireachta lasc, bosca ísealvoltais ag barr an chomh-aireachta lasc.

□ Lódáil lasc agus fiús Modúl F comhcheangailte

○ Cumraíocht chaighdeánach agus gnéithe

▶ 630a busbar

▶ Lasc ualaigh trí stáisiún, tá an chéad fhoirceann den fhiús nasctha go meicniúil leis an lasc talún ag deireadh fiús.

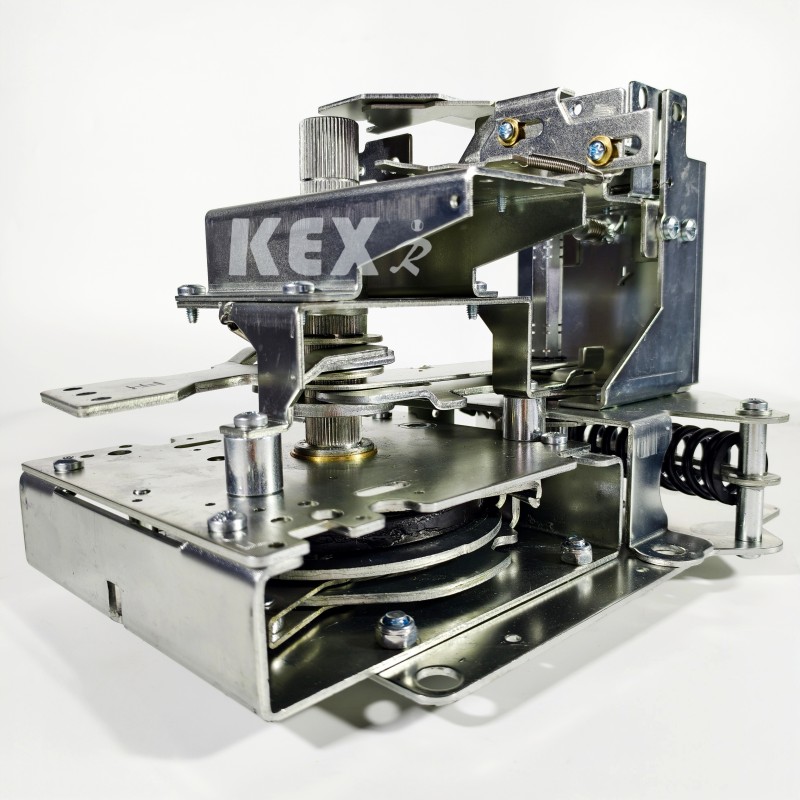

▶ Meicníocht oibriúcháin earraigh trí-stáisiún, le dhá lasc ualaigh neamhspleácha agus seafta oibriúcháin lasc talún.

▶ Tásc suímh an lasc ualaigh agus an lasc talaimh

▶ Bairille fuse

▶ Cuirtear an fiús go cothrománach.

▶ Tásc turas fiús Busáil chothrománach ag dul as oifig ag an tosach, 200 sraith plug-in tor de 200A.

▶ Táscaire voltais toilleas chun leictriú bushing a léiriú

▶ I gcás na bhfeidhmeanna lasc go léir, tá sé áisiúil feiste glas eochaircheap a shuiteáil ar an bpainéal.

Tomhsaire brú gáis ▶SF6 (ach ceann amháin i ngach bosca gáis SF6)

▶ Barra bus talún

▶ Is iad na paraiméadair fiúsanna le haghaidh cosaint an claochladáin ná 12KV, uasmhéid 125A, 24KV agus uasmhéid 63A.

▶ Comhghlasáil idir lasc talún agus painéal tosaigh an tseomra cábla.

○ Cumraíochtaí agus gnéithe roghnacha

▶ Síneadh busbarra forchoimeádta

▶ Mótar bus seachtrach le haghaidh oibríocht lasc ualaigh 24V/48V DC 110V/220V DC/AC.

▶Corna turas comhthreomhar 24V/48V DC 110V/220V DC/AC.

▶Corna deiridh comhthreomhar 24V/48V DC 110V/220V DC/AC.

▶ Claochladán reatha fáinne agus aimpmhéadar a thomhas Claochladán reatha fáinne agus méadar vata-uaire a thomhas

▶ Glasáil talamh beo ar an líne isteach (lasc talaimh glasála nuair atá an busáil beo) AC/DC 110 V/220 V. teagmháil chúnta

▶ Suíomh deiridh ualaigh 2NO+2NC, suíomh lasc talaimh 2NO+2NC, fiús séideadh 1NO, tomhas brú 1NO le comhartha, agus múchtóir stua 1NO le teagmháil chomhartha.

▶ Is féidir an gléas tánaisteach a shuiteáil sa seomra líne tánaisteach ag barr an chomh-aireachta lasc agus sa bhosca ísealvoltais ag barr an chomh-aireachta lasc.

□ Modúl Méadair M

○ Cumraíocht chaighdeánach agus gnéithe

Comh-aireachta méadraithe ▶12KV

▶2 claochladáin reatha

▶2 claochladáin voltas

Úsáidtear bushings ▶6pcs 400-sraith chun bus seachtrach leathnaithe solúbtha GSFR6-12 a nascadh, leis an inlet uachtarach agus leis an asraon níos ísle.

▶ Briseadh lasair chun PT a chosaint

▶ Comhpháirt ísealbhrú 1 voltmhéadar le lasc aistrithe, 1 aimpmhéadar le lasc aistrithe, leithead x airde x doimhneacht =696×1806×820mm.

○ Cumraíochtaí agus gnéithe roghnacha

▶ 3 claochladáin reatha

▶ 3 voltas claochladáin glacadóir tintreach

▶ Táscaire voltais toilleas chun a chur in iúl go bhfuil lascthrealamh luchtaithe

▶ Comhpháirt ísealbhrú   : 1  méadar cumhachta, 1 mhéadar cumhachta imoibríoch.

□ Modúl VCB CB

○ Cumraíocht agus gnéithe Caighdeánach&Roghnach

▶ Tá gabhálaí tintreach suiteáilte ag an gcábla ag teacht isteach de bharra bus 1250a/630a.

▶ Scoradán ciorcaid folúis le haghaidh cosaint líne 1250a/630a

▶ Trasfhoirmeoir reatha

▶ Scoradán ciorcad folúis VD4X0 10VDC a oibrítear go leictreach

▶ Trasfhoirmeoir voltais

▶Oibriú leictreach UXO, lasc aonrú/talaithe trí-stáisiún uachtarach den fholússcoradán ciorcad. ▶ Aonad cosanta agus rialaithe REF542plus (le CT cosanta)

▶Corna turas shunt 110V/220V DC

▶Corna deiridh 110V/220VDC

Busáil bolt ▶ 400-sraith de bhrú asraon 1250A/630A socraithe go cothrománach ag an tosach.

▶ Síneadh Bus Forchoimeádta ar Tháscaire Voltais Toilleadh 1250A/630A chun Bushing Live a Thaispeáint

Tomhsaire brú gáis ▶SF6 (ach ceann amháin i ngach bosca gáis SF6) Leithead x airde x doimhneacht = 696 × 1806 × 781 mm. ▶ Seicheamh as feidhm: O-0.3s-CO-180s-CO.

▶ Braiteoir brú gáis

□ Gabhálais roghnacha

1. Teagmháil chúnta Is féidir 2NO+2NC a chur ar gach lasc ualaigh agus gach scoradán ciorcaid a léiríonn suíomh an lasc. Is féidir corna turas comhthreomhar (AC nó DC) a shuiteáil ar an lasc claochladáin agus an briseadh ciorcad, agus tá an comhpháirt rialaithe íseal-voltais suite taobh thiar den phainéal tosaigh.

2. Tásc voltais Léiríonn táscaire voltais capacitive cibé an bhfuil an bushing luchtaithe nó nach bhfuil, agus is féidir an soicéad air a úsáid le haghaidh céim núicléach.

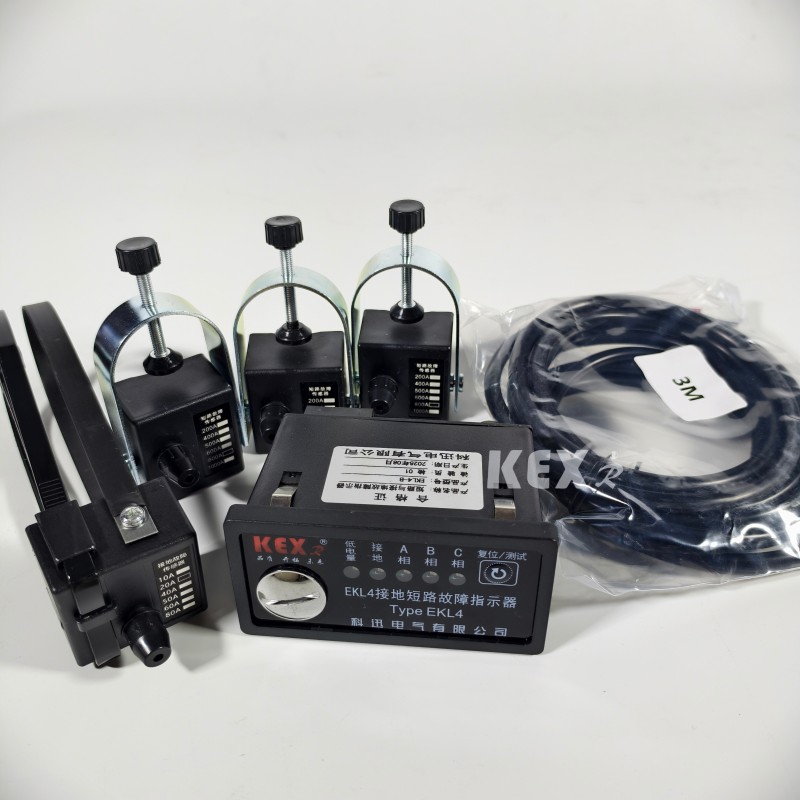

3. Táscaire gearrchiorcad agus locht talún D'fhonn suíomh an locht a éascú, is féidir táscairí gearrchiorcaid agus táscairí locht talún a bheith ag modúl lasc an chábla chun lochtanna simplí a bhrath.

4. Oibriú leictreach Is scéim chaighdeánach é do mheicníocht oibríochta láimhe an aonaid lasc cábla agus an aonaid claochladáin. Is féidir leat a roghnú freisin meicníocht oibriúcháin leictreach a shuiteáil. Déantar lasca cábla, scoradáin chiorcaid fholúsacha agus lasca talaimh a oibriú trí mheicníochtaí atá suite taobh thiar den phainéal tosaigh. Is féidir gach lasca agus scoradáin chiorcaid a oibriú trí láimhseáil oibriúcháin (cumraíocht chaighdeánach), nó is féidir iad a bheith feistithe le meicníocht oibriúcháin mótair (gabhálais). Mar sin féin, ní féidir an lasc talún a oibriú ach amháin de láimh, agus déantar meicníocht a bhfuil an cumas chun an sruth locht a dhúnadh a chumrú. Is féidir an meicníocht oibriúcháin leictreach a bhaint amach go héasca trí chéimeanna.

5. Ceangal cábla Tá bustaí caighdeánacha de réir DIN47636 suiteáilte. Tá an airde céanna ag gach bushings ón talamh agus tá siad cosanta le pláta clúdach seomra cábla. Is féidir roinnt plátaí clúdaigh a chomhcheangal leis an lasc talún, agus is féidir plátaí clúdaigh seomra cábla dúbailte speisialta a úsáid freisin le haghaidh línte cábla dúbailte isteach.

6. Táscaire brú De ghnáth feistithe le táscaire brú, a fhoirmítear le brúmhéadair. Ina theannta sin, is féidir teagmhálacha leictreacha a sholáthar chun an laghdú brú a chur in iúl.

7. Glas eochrach Is féidir glais eochrach do scoradáin chiorcaid, lasca ualaigh agus lasca talaimh a shuiteáil. Is féidir é a bheith feistithe le leath-foscadh comhghlasála glas, atá oiriúnach do scoradáin chiorcaid, lasca ualaigh agus lasca talún.

8. Idirbhriseadh Stua Is féidir le gach aonad líonra fáinne a fheistiú le stuaghghabhálacha. Nuair a tharlaíonn an stua taobh istigh, dúnfaidh na gabhálaithe stua go huathoibríoch ar an bpreas ag teacht isteach, lena n-áirítear modúil D, DE agus V, agus is féidir gach modúl cábla a bheith feistithe le gabhálaí stua. Caithfidh siad ordú leis an aonad agus ní féidir leo é a athrú. Is féidir gníomh múchtóra stua a léiriú leis an modh seo, agus tá na teagmhálacha leictreacha i gcomh-aireachta SF6 ceangailte leis an teirminéal taobh thiar den phainéal tosaigh.

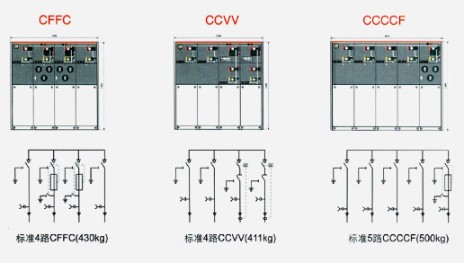

● Sampla scéime

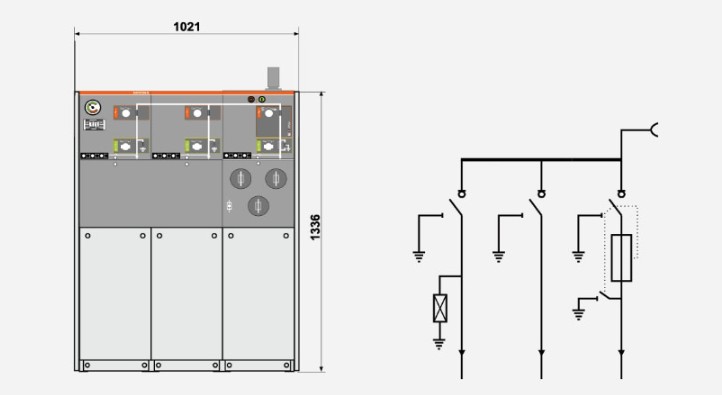

◆ Scéim 1 SA+CCF+

 Suiteáil arrester lightning ar an mbus agus é a fhágáil le haghaidh leathnú.

 Nóta: Ní bheidh líon na n-aonad lasc níos lú ná 3.

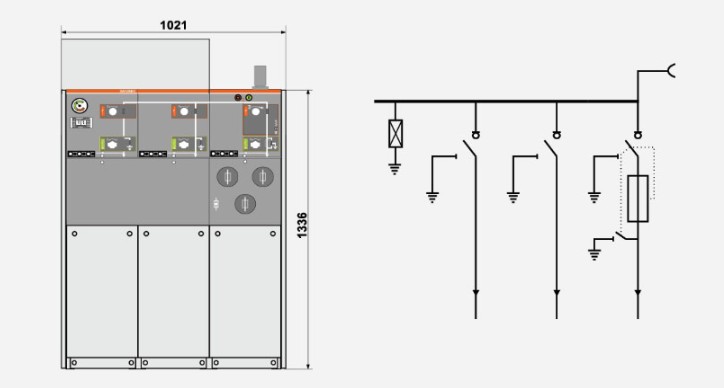

◆ Scéim 2 CCF+

Suiteáil gabhálaí tintreach isteach sa líne ag teacht isteach agus leathnú cúlchiste.

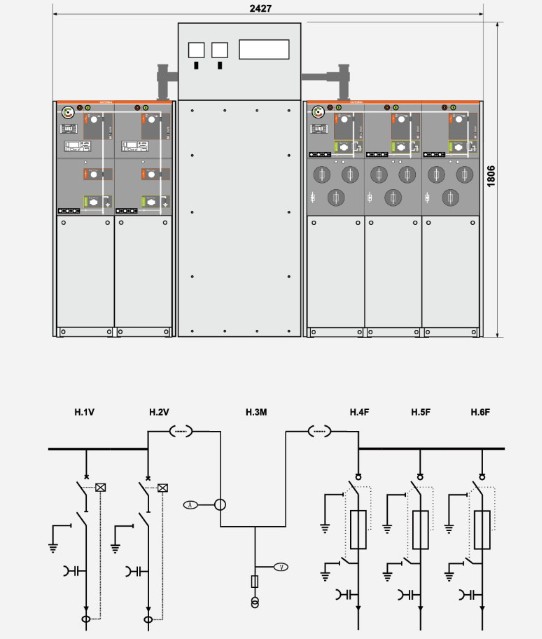

◆ Scéim 3  W+M+FFF

Ríomh taoibh HV

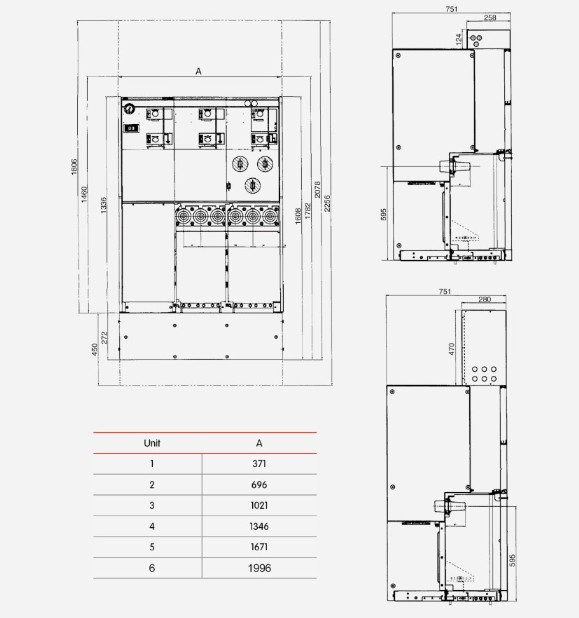

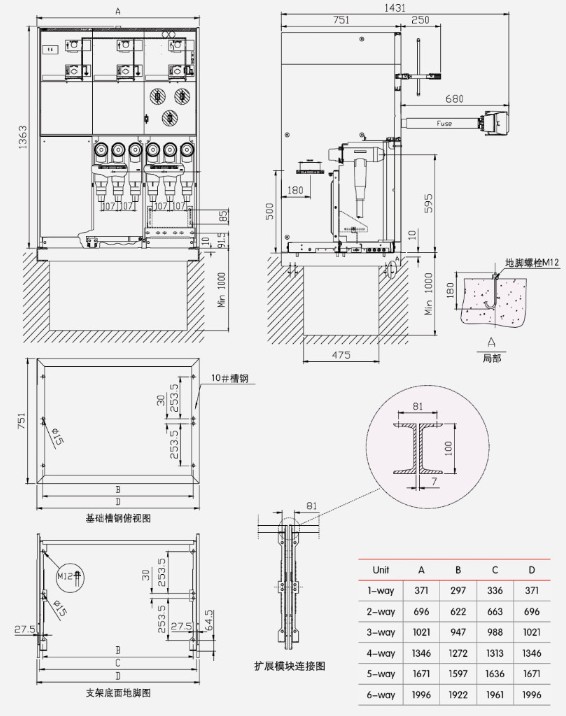

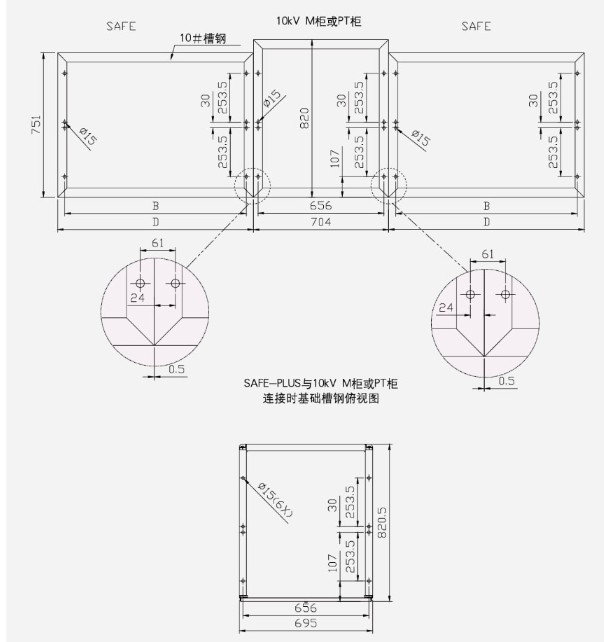

● Táblaí struchtúir agus toisí Comh-Aireachta GIS de Chineál Comhcheangailte KXRM6-12
