Trí Pola Amuigh Hv Vcb

Cineál ZW7-40.5 Trí chuaille lasmuigh hv vcb Gnéithe an táirge

Iontaofacht thar a bheith ard

Go hiomlán saor ó chothabháil ar feadh an tsaoil.

Tá saol meicniúil ard agus saol leictreach aige.

Tá an meaisín iomlán beag i méid, éadrom i meáchan agus éasca le suiteáil.

1.1 Úsáid a bhaint as coinníollacha cineál ZW7-40.5 Trí chuaille amuigh faoin aer hv vcb

¨ Teocht chomhthimpeallach:-30℃～60℃；

¨ Airde: níos lú ná 3000m；

¨ Luas na gaoithe :≤34m/s；

¨ Is féidir neamhaird a dhéanamh ar chreathadh nó ar ghluaisne talún ón taobh amuigh den lascthrealamh agus den trealamh rialaithe.；

¨ Grád Truaillithe: Ⅳ；

¨ Teocht stórála:-40℃～85℃.

1.2 Paraiméadar teicniúil de chineál ZW7-40.5 Trí cuaille lasmuigh hv vcb

Príomh-pharaiméadar teicniúil an scoradáin chiorcaid

Príomh-pharaiméadar meicniúil an scoradáin chiorcaid

Struchtúr agus prionsabal oibre an scoradáin chiorcaid

ZW7-40.5 Tá hv vcb trí chuaille amuigh faoin aer comhdhéanta go príomha de chuaille maighnéadach comhtháite, claochladán reatha, meicníocht oibriúcháin agus bosca. Tá an cineál seo de scoradán ciorcaid miniaturized agus tá a bhlaosc déanta as cruach dhosmálta ard-chaighdeán bosca. Is féidir an claochladán reatha a roghnú de réir riachtanais an úsáideora.

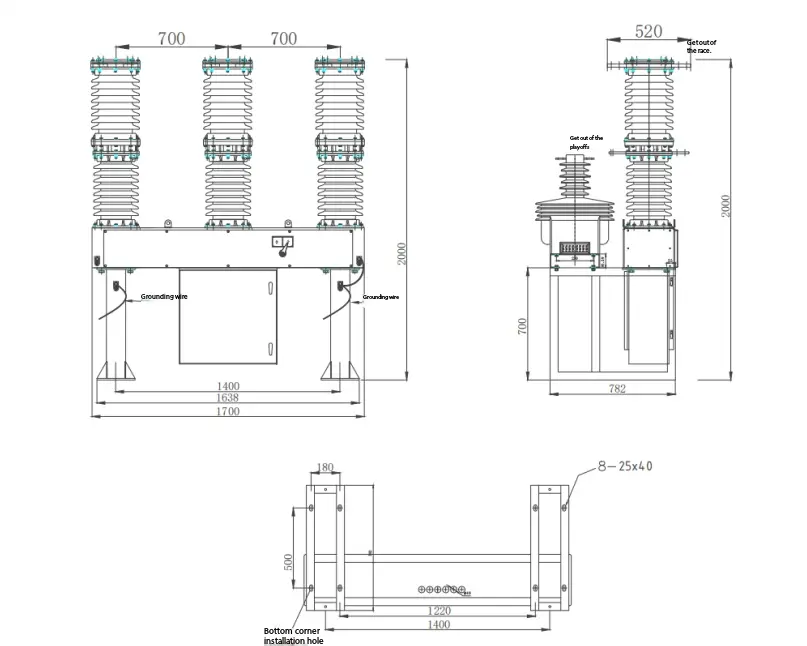

Líníocht imlíne an scoradáin chiorcaid ZW7-40.5/

ZW7-40.5 Hv vcb lasmuigh trí chuaille agus a chomhcheangal rialaithe cliste. Is féidir oibriú ar-uaire an lasc a bhaint amach go háitiúil, agus is féidir é a oibriú go cianda tríd an gcomhéadan cumarsáide. Is féidir faisnéis eile den scoradán ciorcaid a tharchur chuig an ionad rialaithe freisin, agus is féidir cábla, snáithín optúil, GPRS / CDMA, GSM, etc.

Prionsabal oibre an scoradáin chiorcaid

3.1 Prionsabal múchta Arc:

ZW7-40.5 Glacann hv vcb trí chuaille idirbhriste folúis, agus úsáidtear bhfolús mar mheán múchta stua agus inslithe, a bhfuil folús ardchéim aige. Nuair a dhéantar na teagmhálacha gluaiseachta agus statacha a mhúchadh le leictreachas faoi ghníomhaíocht na meicníochta oibriúcháin, ginfear stua bhfolús idir na teagmhálacha. Ag an am céanna, mar gheall ar struchtúr speisialta na dteagmhálacha, ginfear réimse maighnéadach fadaimseartha cuí freisin sa bhearna idir na teagmhálacha, rud a chuirfidh chun cinn an stua bhfolús chun fanacht idirleata, agus déanfaidh sé an stua a dháileadh go cothrom ar an dromchla teagmhála chun é a dhó, ionas go gcoimeádfaidh sé voltas stua íseal. Nuair a thrasnaíonn an sruth go nádúrtha náid, is féidir na hiain iarmharacha, na leictreoin agus an gal miotail a chomhcheangal nó a chomhdhlúthú ar an dromchla teagmhála agus ar an sciath laistigh d'ord ama microsecond. Toisc go n-úsáidtear an réimse maighnéadach fadaimseartha chun an stua bhfolús a rialú, tá cumas láidir agus cobhsaí ag an breaker ciorcad bhfolús an sruth a bhriseadh.

3.2 Stóráil fuinnimh leictrigh: Gníomhaíonn an mótar an chasmhóimint aschuir ar phionna na meicníochta agus tarchuireann sé chuig an sproicéad mór ar an fhearsaid é, rud a fhágann go dtiomáineann an lámh chromáin rothlú agus déanann sé fuinneamh stór an earraigh dúnta. Nuair a bhrúnn an scriú ar an lámh crank an lasc taistil, gearrtar soláthar cumhachta an mhótair, agus críochnaítear stóráil fuinnimh an earraigh.

3.3 Stóráil lámhfhuinnimh: Tarchuireann seafta aschuir an mheicníocht rothlaithe sin an chasmhóimint uainíochta chuig an bhfearas mór atá meáite go hiomlán leis an bhfearas beag tríd an bpionós ar an seafta aschuir, agus mar sin tiomáint an lámh chromáin chun rothlú, ionas gur féidir leis an spr deiridh fuinneamh a stóráil.

3.4O  perth an leictreamaighnéad deiridh: tar éis don mheicníocht an comhartha deiridh a fháil, bogann croí iarainn ghluaiste an leictreamaighnéad deiridh aníos, ag brú ar an luamhán turais deiridh chun bogadh suas, ionas go rothlaíonn an leath seafta deiridh deiseal. Scaoil an srian ar an latch deiridh. Ag an am céanna, rothlaíonn an latch deiridh tuathalach faoi bhrú an sorcóir, rud a scaoileann cothabháil stórála fuinnimh. Gineann an cam ar an bpríomhseafta fórsa tionchair mar gheall ar fhórsa crapadh an earraigh deiridh, agus buaileann sé an lámh rocker ar an seafta stórála fuinnimh láimhe (is é sin, an seafta aschuir), a tharchuirtear chuig an lasc tríd an slat nasctha, rud a chríochnaíonn an oibríocht deiridh.

3.5 Oibriú láimhe: Nuair a rothlaíonn an forc sealaithe atá suiteáilte ar an leathseafta dúnta go tuathalach, tiomáineann sé an leathseafta deiridh chun rothlú tuathalach. Chun an éifeacht chéanna a tháirgeadh le hoibriú leictreamaighnéad deiridh.

3.6 Oibriú dúnta: tar éis don mheicníocht fuinneamh an earraigh stórála fuinnimh a scaoileadh, críochnaíonn sé an oibríocht dúnta. Sa stát deiridh, déanann an meicníocht an oibríocht stórála fuinnimh arís. Tar éis an oibríocht stórála fuinnimh a bheith críochnaithe, tá an mheicníocht sa stát stórála fuinnimh dúnta, agus a luaithe a fhaightear an comhartha ceart, is féidir leis an meicníocht oibríocht athfholaithe uathoibríoch a bhaint amach.。

3.7 Oibriú an leictreamaighnéad scaoileadh coscáin: tar éis don mheicníocht an comhartha scaoilte coscáin a fháil, bogann croí gluaisteach an leictreamaighnéad scaoileadh coscáin suas, ag brú ar an luamhán scaoilte coscáin bogadh suas, ionas go rothlaíonn an t-acastóir scaoileadh coscáin tuathalach. Scaoil an srian ar an latch scaoileadh coscáin. Ag an am céanna, rothlaíonn an laitís scaoileadh coscáin tuathalach faoi bhrú an sorcóra, agus rothlaíonn an lámh rocker go tuathalach de bharr roinnt spriongaí coscáin sa lasc, rud a chríochnaíonn an oibríocht scaoileadh coscáin.

3.8 Oibriú láimhe: Nuair a rothlaíonn an forc atá suite ar an leathseafta coscáin tuathalach, tiomáineann sé an leathseafta coscáin chun rothlú tuathalach, rud a tháirgeann an éifeacht chéanna le hoibriú an leictreamaighnéad coscáin.3.8 Oibriú láimhe: Nuair a rothlaíonn an forc atá suite ar an leathseafta coscáin tuathalach, tiomáineann sé an leathseafta coscáin chun an éifeacht leictreamaighnéad coscáin a rothlú tuathalach mar sin.

3.9 Oibriú turais ró-reatha: nuair a théann an corna forshrutha sa turas ró-reatha tríd an sruth turais sonraithe, gníomhaíonn an leictreamaighnéad agus brúnn an tslat bhrú an luamhán turais. Déan an leath-seafta rothlú tuathalach, scaoil an srian ar an latch coscáin, rud a tháirgeann an éifeacht chéanna le hoibriú an leictreamaighnéad coscáin, agus cuir i gcrích oibriú tripping forshrutha an scoradáin chiorcaid.

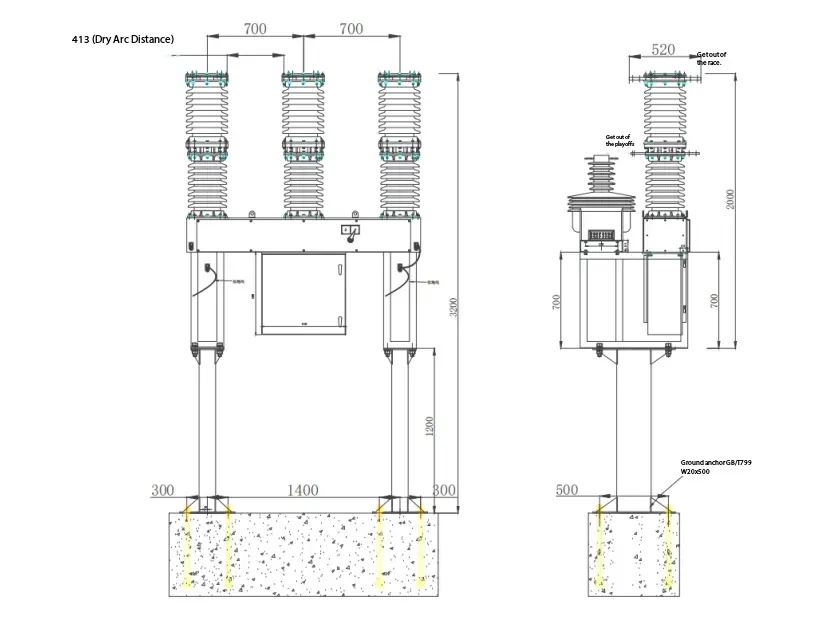

Léaráid suiteála trí chuaille lasmuigh hv vcb
