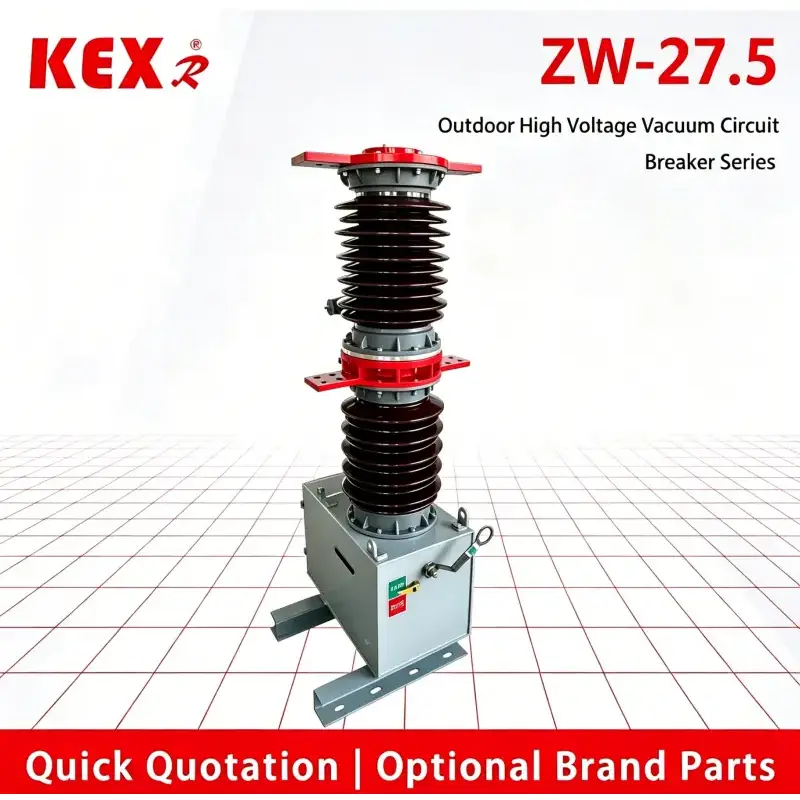

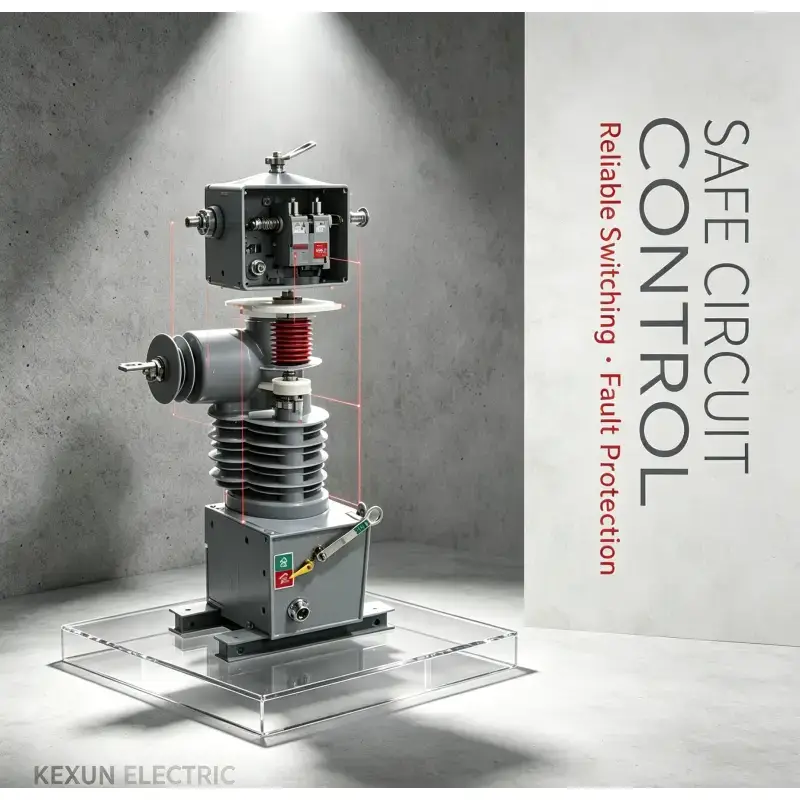

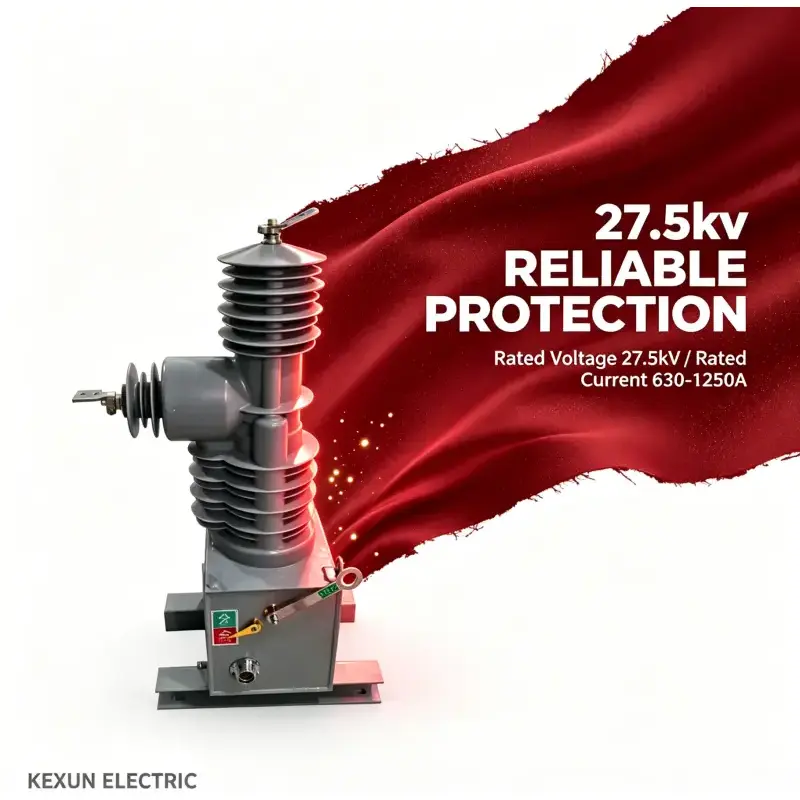

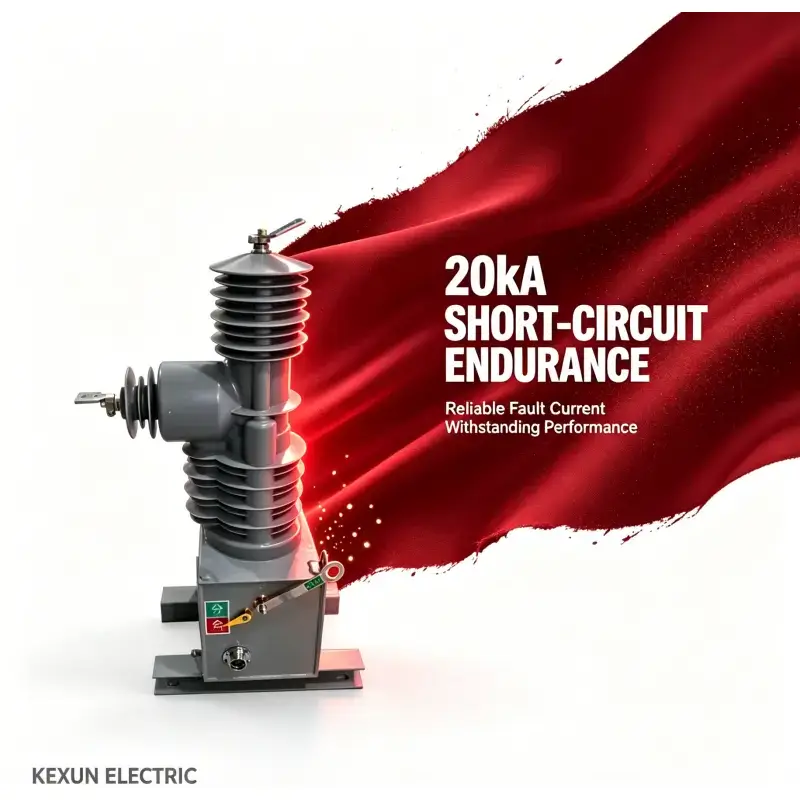

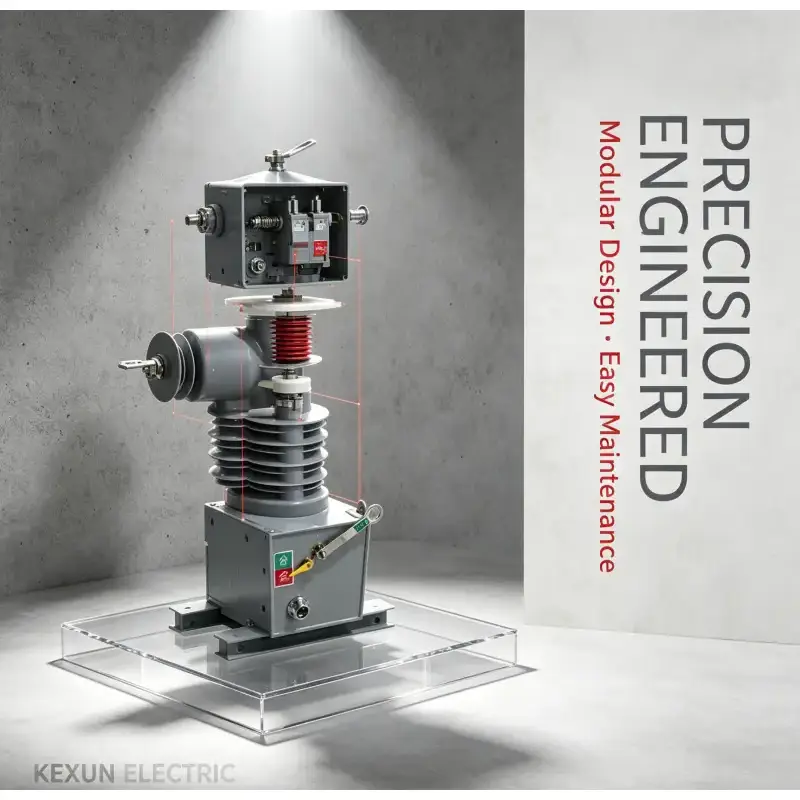

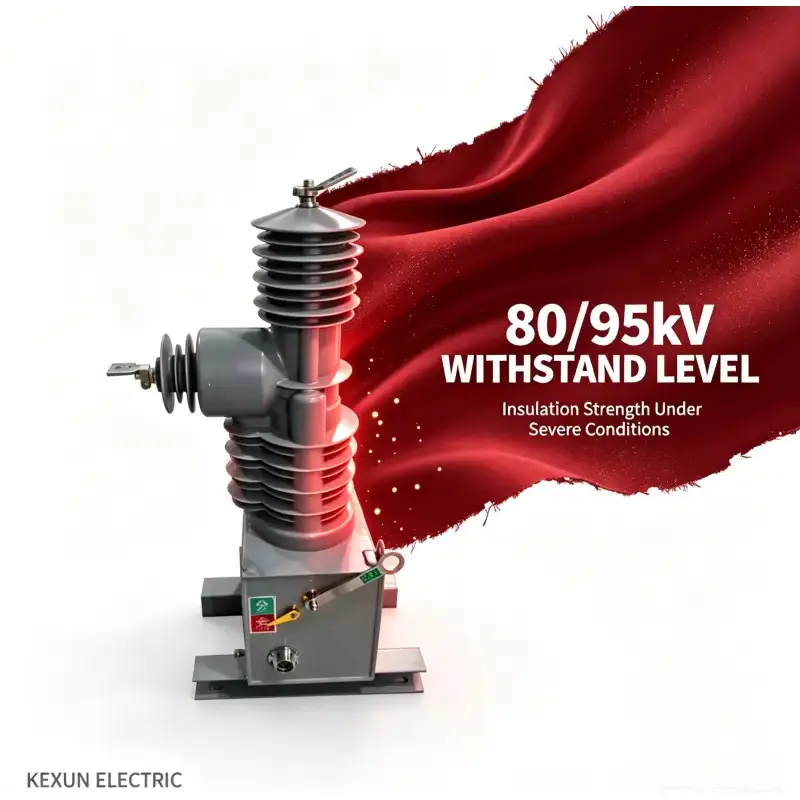

Vcb Ardvoltais Allamuigh

Gnéithe táirge

Iontaofacht thar a bheith ard

Go hiomlán saor ó chothabháil ar feadh an tsaoil.

Saol meicniúil ard agus saol leictreach.

Méid beag, meáchan éadrom agus suiteáil éasca

 Le cosaint sealaíochta caighdeánach agus feidhm chuimsithe uathoibríoch tapa.

Ag baint úsáide as coinníollacha  ZW7-27.5  cineál Vcb ardvoltais lasmuigh

¨ Teocht:-30℃～60℃；

¨ Airde: níos lú ná 2000m

¨ Luas na gaoithe :≤34m/s；

¨ Grád Truaillithe: Ⅳ级；

¨ Teocht stórála:-40℃～85℃.

Príomh-pharaiméadar teicniúil an vcb

Príomh-pharaiméadar meicniúil an scoradáin

Struchtúr agus prionsabal oibre an scoradáin chiorcaid

ZW7-27.5 Tá vcb ardvoltais lasmuigh den chuid is mó comhdhéanta de chuaille séalaithe comhtháite, claochladán reatha, meicníocht oibriúcháin earraigh agus bosca. Tá an cineál seo de breaker ciorcad miniaturized. Ag an am céanna, tá sé feistithe le gléas scaoileadh coscáin éigeandála láimhe. Is féidir an claochladán reatha a roghnú de réir riachtanais an úsáideora.

Críochnaíonn an t-aonad rialaithe cliste rialú ZW7-27.5 Allamuigh ardvoltais vcb . Is féidir oibriú ar-uaire an lasc a bhaint amach go háitiúil, agus is féidir é a oibriú go cianda tríd an gcomhéadan cumarsáide. Is féidir faisnéis eile faoin scoradán ciorcaid a tharchur chuig an ionad rialaithe freisin, agus is féidir cábla, snáithíní optúla, GPRS/CDMA, GSM, etc. a bheith sa chainéal cumarsáide. Críochnaíonn an t-aonad rialaithe cliste rialú ZW7-27.5 Allamuigh ardvoltais vcb . Is féidir oibriú ar-uaire an lasc a bhaint amach go háitiúil, agus is féidir é a oibriú go cianda tríd an gcomhéadan cumarsáide. Is féidir faisnéis eile den scoradán ciorcaid a tharchur chuig an ionad rialaithe freisin, agus is féidir cábla, snáithín optúil, GPRS / CDMA, GSM, etc.

Tá an t-aonad rialaithe cliste suiteáilte gar don scoradán agus ceangailte leis an scoradán ciorcaid trí chábla rialaithe. Tá soláthar cumhachta aonad rialaithe Chliste roinnte ina phríomhsholáthar cumhachta agus soláthar cumhachta fuireachais. Is é AC nó DC 220V an príomhsholáthar cumhachta, a fhaightear trí líne ardvoltais trí PT. Soláthraíonn an ceallraí an soláthar cumhachta cúltaca (suiteáilte i mbosca an aonaid rialaithe Chliste). Nuair a bhíonn sé ag obair de ghnáth, gearrann an príomhsholáthar cumhachta an soláthar cumhachta cúltaca; Nuair a chailltear an príomhsholáthar cumhachta, is féidir leis an soláthar cumhachta cúltaca fós rialú an bhriseadh ciorcaid agus oibríochtaí eile san aonad rialaithe a chomhlánú. Is féidir leis an soláthar cumhachta cúltaca (nuair a bhíonn sé luchtaithe go hiomlán) an meaisín iomlán a choinneáil ag obair ar feadh nach lú ná 48 uair an chloig.

Tá meicníocht oibriúcháin an scoradáin chiorcaid feistithe le láimhseáil lasc éigeandála láimhe le haghaidh oibriú lasc-uaire éigeandála nuair a theipeann ar an gcóras rialaithe nó ar an soláthar cumhachta.

2.1 Prionsabal oibre agus próiseas an scoradáin chiorcaid

2.1.1 Prionsabal múchta stua:

ZW37-27.5 Glacann vcb amuigh faoin aer idirbhriste folúis, le bhfolús mar mheán múchta stua agus inslithe, a bhfuil folús an-ard aige. Nuair a dhéantar na teagmhálacha gluaiseachta agus statacha a mhúchadh le leictreachas faoi ghníomhaíocht na meicníochta oibriúcháin, ginfear stua bhfolús idir na teagmhálacha. Ag an am céanna, mar gheall ar struchtúr speisialta na dteagmhálacha, ginfear réimse maighnéadach fadaimseartha cuí freisin sa bhearna idir na teagmhálacha, rud a chuirfidh chun cinn an stua bhfolús chun fanacht idirleata, agus déanfaidh sé an stua a dháileadh go cothrom ar an dromchla teagmhála chun é a dhó, ionas go gcoimeádfaidh sé voltas stua íseal. Nuair a thrasnaíonn an sruth go nádúrtha náid, is féidir na hiain iarmharacha, na leictreoin agus an gal miotail a chomhcheangal nó a chomhdhlúthú ar an dromchla teagmhála agus ar an sciath laistigh d'ord ama microsecond. Toisc go n-úsáidtear an réimse maighnéadach fadaimseartha chun an stua bhfolús a rialú, tá cumas láidir agus cobhsaí ag an breaker ciorcad bhfolús an sruth a bhriseadh.

2.1.2 Stóráil:

Stóráiltear fuinneamh oscailte agus dúnta ZW7-27.5 Allamuigh ardvoltais vcb i ardfheidhmíocht agus suiteáilte i mbosca an aonaid rialtóra Chliste. Nuair a oscailt agus a dhúnadh. Ar choinníoll ag príomhsholáthar cumhachta nó soláthar cumhachta cúltaca an aonaid rialaithe, níl an t-am muirir níos mó ná 10s, agus is é an earráid voltais toilleora ≤1V.。

2.1.3 Dúnadh: Brúigh an cnaipe lasc-ar ar an aonad rialaithe Chliste go háitiúil, nó cuir an corna lasc-air den mheicníocht oibriúcháin i ngníomh trí oibríocht lasc-chianrialaithe, ionas go dtiomáineann an croí iarainn teagmháil ghluaiste an scoradáin chiorcaid chun an lasc a chur ar siúl ag an luas sonraithe. Nuair a mheastar go bhfuil an scoradán ciorcaid sa suíomh deiridh, déanann an lúb rialaithe soláthar cumhachta an choil deiridh a mhúchadh go huathoibríoch. Ag an am seo, coimeádtar an croí iarainn ag an taobh dúnta mar gheall ar ghníomhaíocht an maighnéad buan. Tar éis an coil dúnta a mhúchadh, ní féidir leis ach fórsa imoibrithe earrach teagmhála an scoradáin chiorcaid a shárú, ach freisin an fórsa féinchoinneála deiridh a bheith aige, ionas gur féidir an scoradán ciorcaid a choinneáil sa suíomh deiridh go hiontaofa.

2.1.4 Oscailt: Brúigh an cnaipe múchta ar an aonad rialaithe Chliste go háitiúil, nó cuir an corna múchta den mheicníocht oibriúcháin i ngníomh trí oibríocht lasc-chianrialaithe, chun fórsa féinchoinneála an mhaighnéid bhuan a shárú ag an taobh dúnta agus an t-earrach múchta a tharraingt ar an gcroí iarainn chun teagmháil ghluaiste an scoradáin chiorcaid a thiomáint chun múchadh ag an luas sonraithe. Nuair a mheastar go bhfuil an briseadh ciorcaid sa suíomh oscailte, déanann an lúb rialaithe soláthar cumhachta an choil oscailt a mhúchadh go huathoibríoch, agus ag an am seo, coimeádtar an croí iarainn ar an taobh oscailt mar gheall ar fhórsa tarraingthe an earraigh oscailte, ionas go gcoimeádtar an bristeoir ciorcad go hiontaofa sa suíomh oscailte.

2.1.5 Oibriú oscailte coscán éigeandála láimhe:

Nuair a bhíonn an scoradán ciorcaid sa suíomh deiridh, coinnigh síos an cnaipe oibriúcháin lasc láimhe den scoradán ciorcaid le slat oibriúcháin inslithe agus tarraing síos é, agus is féidir leis an scoradán ciorcaid a mhúchadh ar luas áirithe, rud a chinnteoidh gur féidir leis an scoradán ciorcaid an sruth ualach rátáilte a mhúchadh go hiontaofa.
