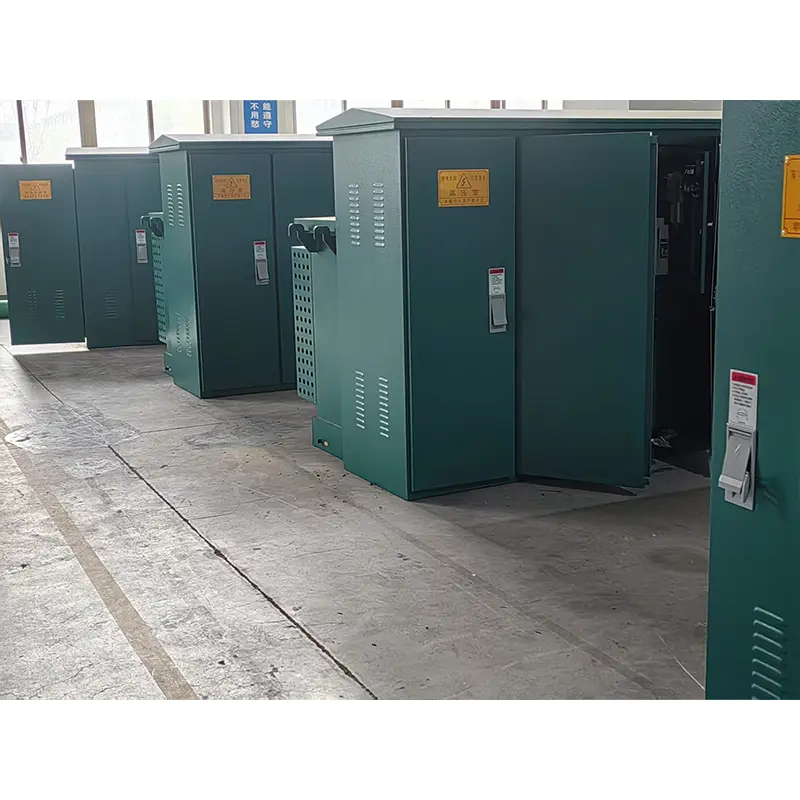

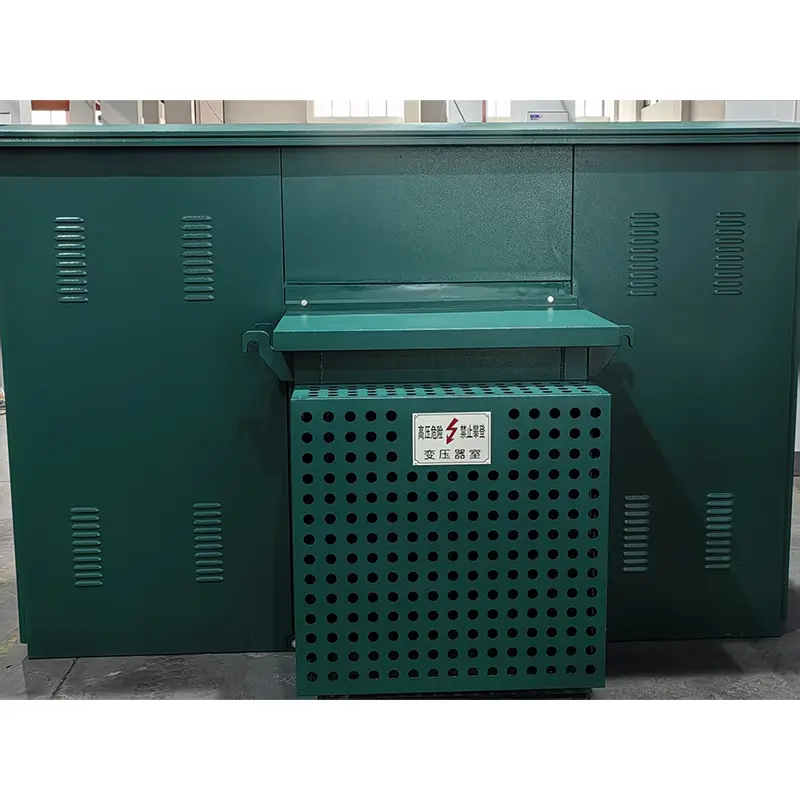

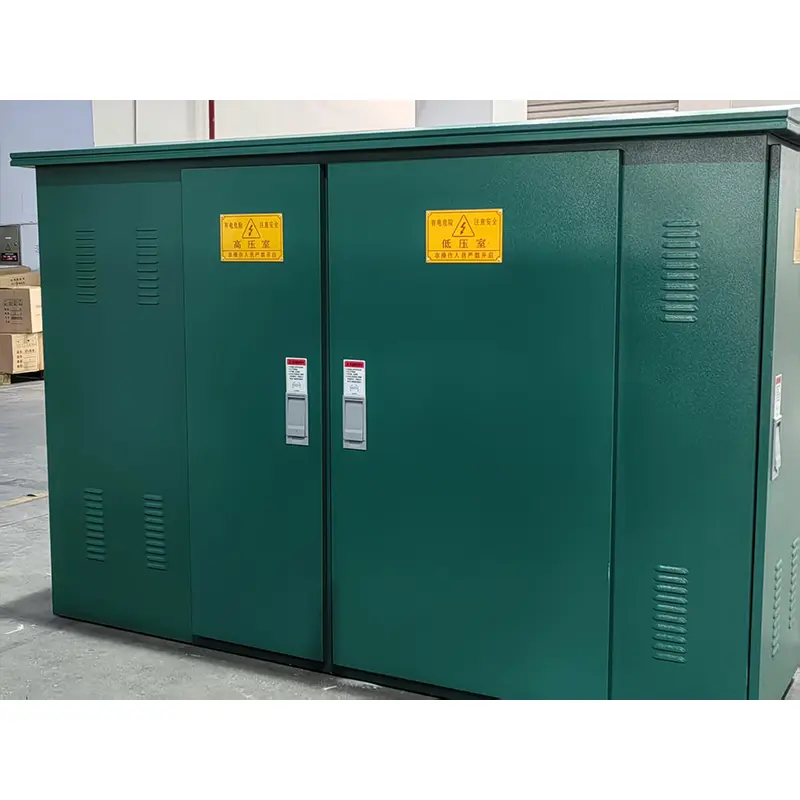

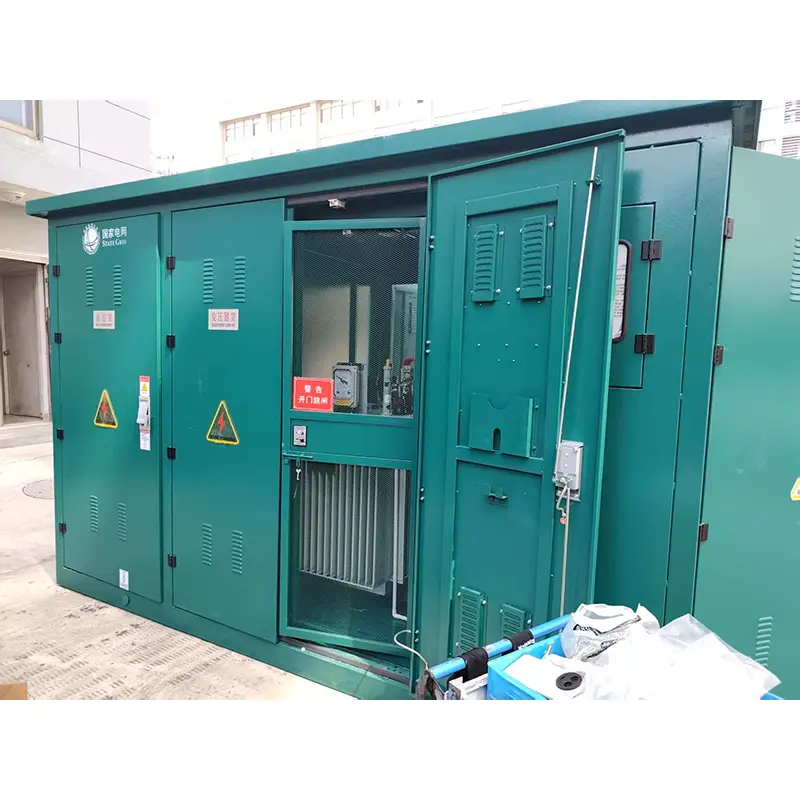

Fostáisiún faoi iamh de chineál Meiriceánach

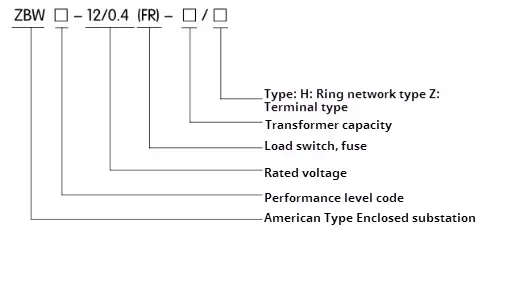

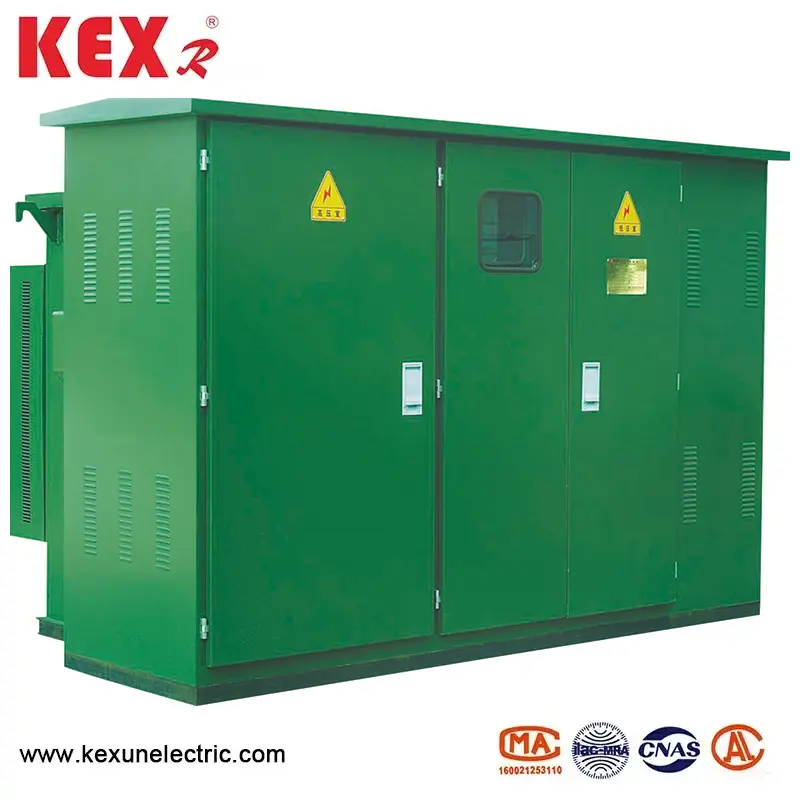

● Ciall mhúnla an fhostáisiúin faoi iamh de chineál Meiriceánach ZBW-12

● Saintréithe struchtúir fostáisiúin faoi iamh Mheiriceá

1. Glacann fostáisiún faoi iamh Meiriceánach struchtúr dlúth, méid beag, ach thart ar 1/3 ~ 1.5 den chlaochladán bosca intíre Eorpach leis an acmhainn chéanna, ag laghdú go mór an spás urláir.

2. Struchtúr atá séalaithe go hiomlán agus go hiomlán inslithe, níl aon achar inslithe ag teastáil, agus déantar sábháilteacht phearsanta a chosaint go hiontaofa.

3. Fostáisiún Cineál Meiriceánach ag baint úsáide as sreangú ardvoltais le haghaidh líonra fáinne agus teirminéal araon, le modh soláthair solúbtha soláthair agus iontaofacht ard.

4. Feidhmíocht an chlaochladáin den scoth: Caillteanas íseal, torann íseal agus ardú ísealteochta; Cumas ró -ualaigh láidir, friotaíocht chiorcaid ghearr agus friotaíocht tionchair.

5. Freastal ar gach cineál riachtanas beatha ísealvoltais, ar féidir iad a roghnú de réir na scéime nó deartha agat féin;

. Is féidir an ceann cábla de chineál 200a a phlugáil agus a dhíphlugáil le hualach agus is féidir leis an ról a bhaineann le lasc a aonrú a imirt freisin.

● Fuse

Soláthraítear cosaint raon iomlán ar an taobh ardvoltais den fhostáisiún faoi iamh de chineál Meiriceánach trí cheangal sraithe de fhiús cosanta cúltaca agus fiús plug-in, atá simplí i bprionsabal, eacnamaíoch agus iontaofa; Is é atá sa fhiús cosanta cúltaca ná fiús teorannaithe ardvoltais ola-theorannaithe le hacmhainn mhór briste. Ach amháin nuair a theipeann ar an gclaochladán go hinmheánach, tá fiús dé-íogair ag an bhfiús plug-in, ar féidir leis cosaint dhúbailte a sholáthar ar an sruth agus ar an teocht. Tar éis an fuse dé-íogair a shéidte, is féidir an croí-fhiús a athsholáthar go héasca ar an suíomh.

● Seicheamh Struchtúir agus Oibríochta

1. An leagan amach

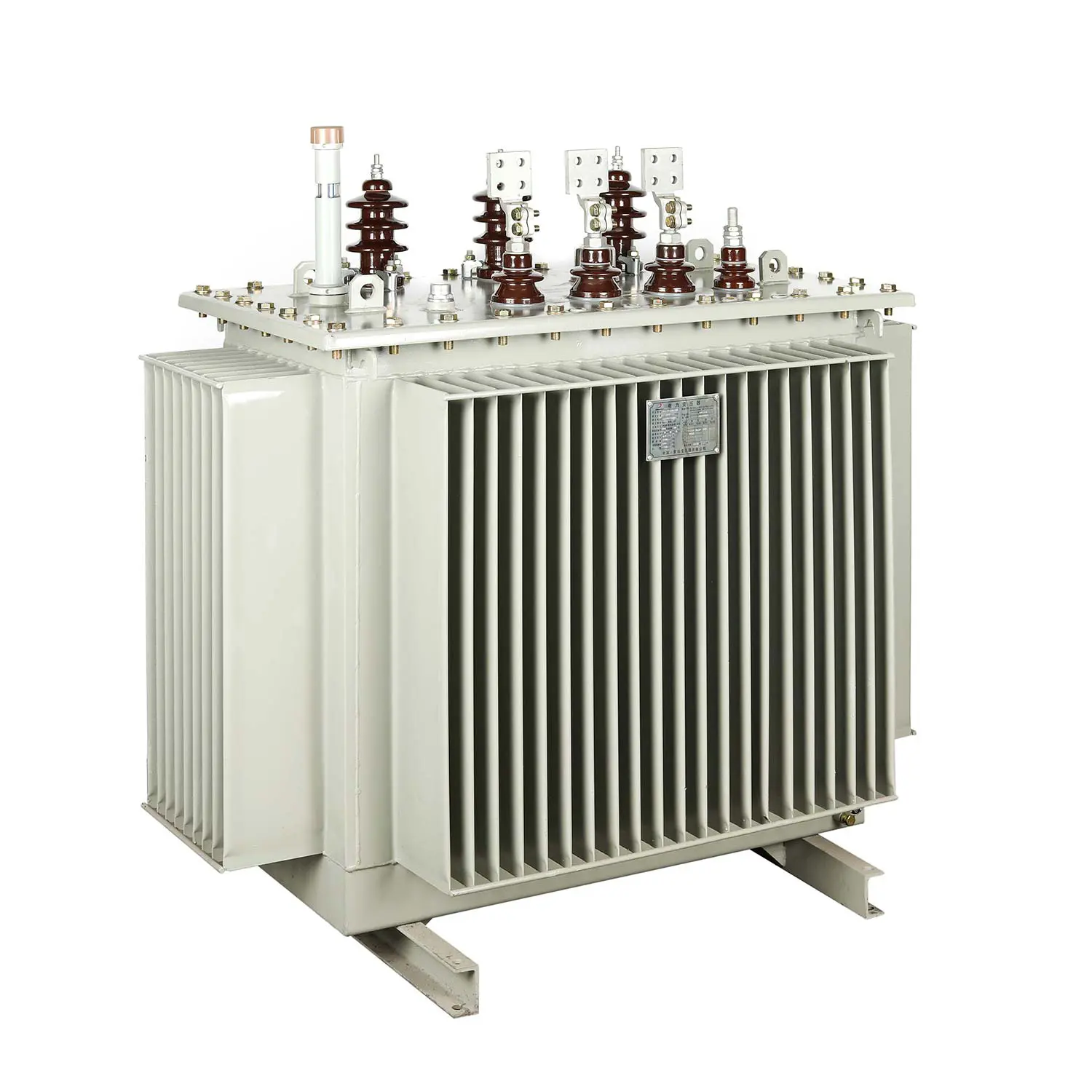

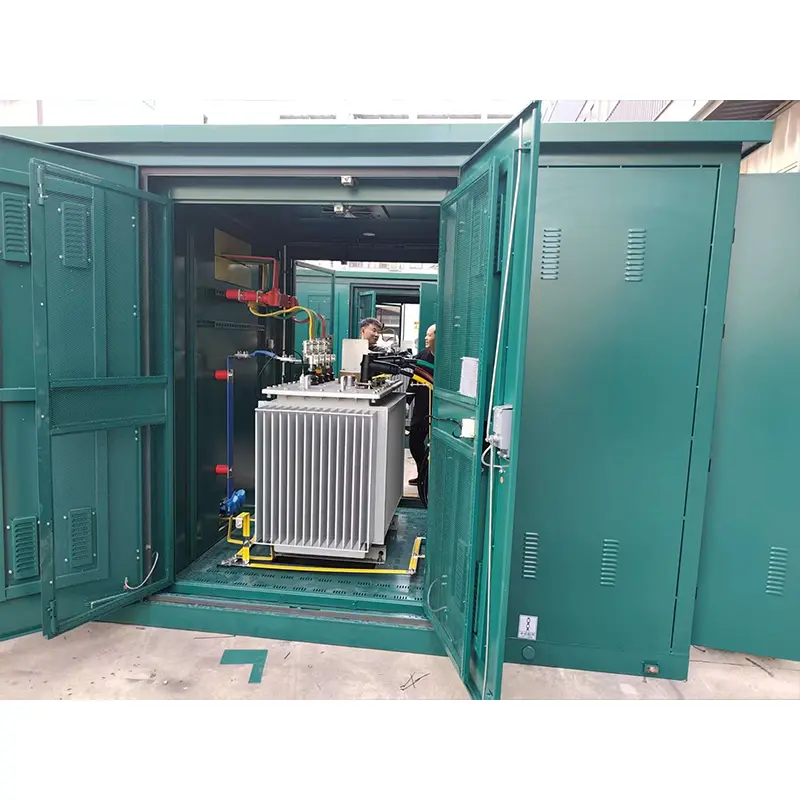

Maidir le cruth agus struchtúr 10kV ZBW-12 de chineál Meiriceánach Meiriceánach, féach Figiúr 2 agus Figiúr 3. Tá an t-umar ola roinnte ina dhá chuid: is é an chuid uachtarach an t-umar ola ardvoltais agus is é an t-umar ola claochladáin an chuid íochtarach. Níl an dá chuid nasctha go leictreach ach, ach cuirtear bac ar an ola. Taispeántar an léaráid scéimreach i bhFigiúr 1, ina bhfuil línte "I" agus "I" ina bhfriothálacha líonra lúb, is brainsí claochladáin iad brainsí "LL", agus is aschur ísealvoltais é "V". Is féidir an fhostáisiún a úsáid i gcóras soláthair cumhachta líonra fáinne agus i gcóras críochfoirt, agus tá an tiontú an -áisiúil. Aistrítear beatha na líne agus an bhrainse "lⅲ" le lasc ualach an líonra fáinne. Ag an am céanna, tá fiúsanna cosanta cúltaca agus fiúsanna plug-in ag teacht le críochfort isteach an taobh ardvoltais den chlaochladán chun an locht gearr-chiorcaid agus an ró-ualach agus cosaint an bhrainse a chosaint. Ag an am céanna, is féidir feistí taispeána ardvoltais agus gabhdóirí tintrí a shuiteáil freisin. Tá deireadh ísealvoltais an chlaochladáin aschuir tar éis dó dul trí mhéadar agus breaker ciorcaid ísealvoltais.

● Toisí agus meáchan an fhostáisiúin faoi iamh de chineál ZBW-12 Mheiriceá

2. Fiús cosanta cúltaca

Tá sé ceangailte i sraith leis an bhfiús breiseáin sa bhrainse claochladáin (féach R1 agus R2 i bhFíor 2) chun fiús cosanta lán-raon a dhéanamh. Ní shéideann sé ach nuair a bhíonn locht gearr-chiorcaid taobh istigh den fhostáisiún, mar sin tá an dóchúlacht go mbeidh sé ag séideadh an-íseal. Tá sé suiteáilte san umar ola uachtair, agus ní mór an t -umar ola a oscailt má tá sé le nuashonrú.

3. Fiús breiseáin isteach

◆ Tá dé -íogaireacht (teocht agus sruth) ag a chroí leá, is é sin, leánn sé nuair a theipeann ar an taobh ualaigh (ró -ualach nó teocht iomarcach). Úsáidtear fiús plug-in agus fiús cosanta cúltaca sa tsraith, ar féidir leis an raon iomlán a chosaint ó sruth beag (cúpla uair) go sruth mór (roinnt deich gcileagram), agus is é 50KA an t-uasmhéid reatha.

◆ Bíonn tionchar díreach ag an meaitseáil réasúnach ar fhiús cúltaca agus ar an mbreiseán breiseáin ar fheidhmíocht na fostáisiúin iomláin. Féach an tábla seo a leanas le haghaidh cuid de na treoirlínte roghnúcháin Fuse i bhfostáisiún iata 10kV Meiriceánach le haghaidh tagartha amháin. Nóta: Níl sé oiriúnach do chineálacha eile fostáisiúin.
